Analizador de espectro con Edison de Intel (4 / 7 paso)

Paso 4: cableado

La señal debe introducirse en el Pin analógico 0 por defecto. Usted puede usar sensores analógicos, generadores de señal, micrófonos o tarjeta de sonido de tu PC [1] para generar señales eléctricas para analizar.

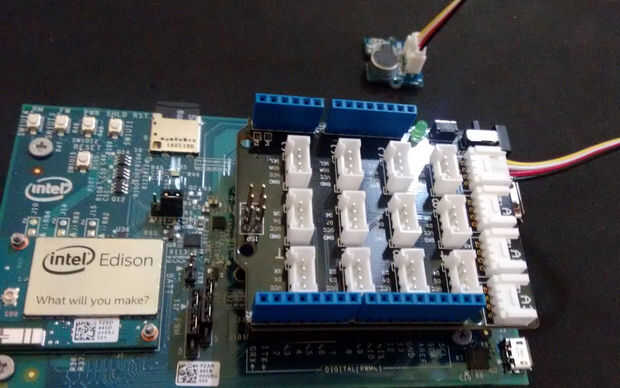

Por ahora, conectaremos el Sensor de sonido de Grove Starter Kit, pero, otra vez: usted puede conectar cualquier dispositivo analógico. Recuerde conectar tierra dispositivo con conector de tierra de Edison.

>>>> Importante! Tenga en cuenta Intel Edison Arduino Breakout Junta no puede adquirir señales negativas. No hay problema si usted alimenta el Pin analógico con tensiones negativas, pero la AnalogRead() mraa biblioteca dará lugar a 0V para cualquier nivel de entrada negativa. Si usted quiere analizar músicas desde la tarjeta de sonido de tu PC, tener presente esta Nota: se considerarán sólo positivo partes de señal. Para corregir este comportamiento, agregar un nivel de offset a la señal de entrada (consulte el paso opcional II aprender a hacer un circuito con amplificador operacional).

[1] Revise el paso opcional para aprender cómo hacer un auricular con salida de protoboard.
