Añadir un ventilador a su Rep-Rap (Sanguinololu) (3 / 6 paso)

Paso 3: Hacer el Cable

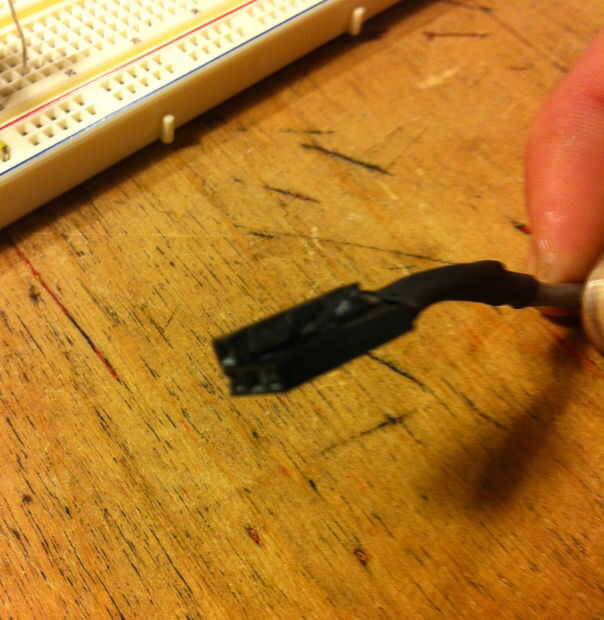

Hack el conector de.

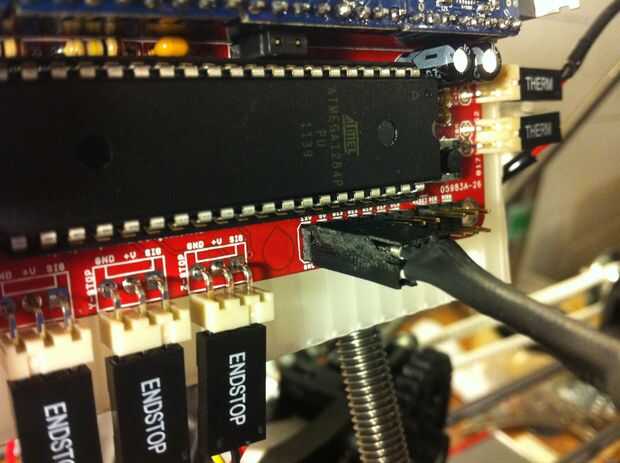

Vamos a ser acceder a los pernos accesorios de la Sanguinololu. Los pernos que queremos acceso a son 12v pin, el pin de tierra y pin D12, que es el pwm. Los pines están dispuestos hacia fuera en una configuración "L" en el tablero, lo que significa que necesitamos hackear nuestro conector en una configuración "L". Con el conector hembra de 4 pines que había, esto era muy fácil. Simplemente utiliza un cuchillo exacto para cortar uno de los agujeros de los otros tres y utiliza pegamento súper para volver a unir las dos piezas en forma de "L". Sólo tenga cuidado de no cortar en cualquiera de los orificios o corte en cualquiera de los cables y usted debe ser fino. Revisa la placa de Sanguinololu si te estás preguntando cómo unir las piezas. El pin GND debe ser en la parte inferior izquierda con los otros tres pernos hasta arriba, enganche en los 12v, 5v (sin usar) y pernos de D12 . También cortó la conexión entre los pines de 5v y mi cable para evitar que cualquier cortos. Revisa las fotos abajo para ver lo que debe.

Al otro lado de la tira.
Justo como él dice, cortar el conector del otro lado del cable y tira de los cables (tenía un cable rojo, blanco y sin aislar a los pernos de centro).

Siguiente paso: prototipo
