Añadir un ventilador a su Rep-Rap (Sanguinololu)

para mi primera instructable, pensé compartir cómo he añadido un ventilador a la Prusa Mendel hemos construido en mi escuela, ya que tuve problemas para encontrar instrucciones precisas sobre cómo hacerlo. El motivo principal de montar un ventilador en tu carro X es ayudar en funciones puente Rep-Rap por el plástico extruido más rápido, lo que permite salvar distancias más grandes de la máquina de enfriamiento. El ventilador tapa a la derecha en la electrónica de Sanguinololu (v1.3a) y es controlado por PWM a través del software de Pronterface, simple!

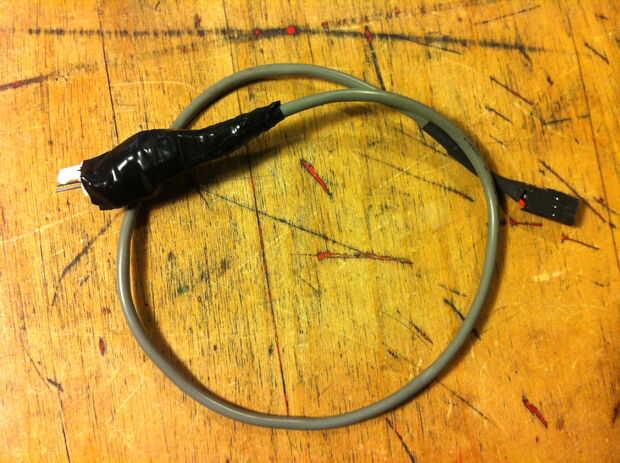

Para controlar el ventilador, tenemos que armar un paquete de pequeñas electrónica que toma señales de mando de 0-5v de Sanguinololu y traducirlas a mayor corriente (12v), que conducirá el ventilador. Mi solución de paquetes de la electrónica en el extremo de un cable que conecta a los pines de accesorios en el tablero principal, un conector del ventilador de computadora estándar se une al extremo del cable, permitiendo que usted cambie los ventiladores / electrónica cuando sea necesario, un gran plus en mi libro.

Antes de empezar, un poco descargo de responsabilidad:

Voy a la escuela de arquitectura, no tengo ninguna formación académica en ingeniería eléctrica. No tengo ninguna responsabilidad por cualquier daño causado por este instructable. Dicho esto, si he cometido un error, me dice!

Oh sí - usted debe ser capaz de actualizar el firmware de la impresora para completar este proyecto

O.K.
Ahora para la diversión cosas >>>>
