Paso 6: Elctronico para arriba!

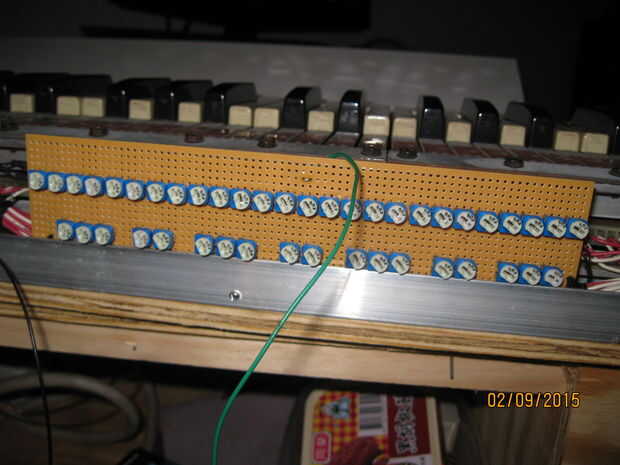

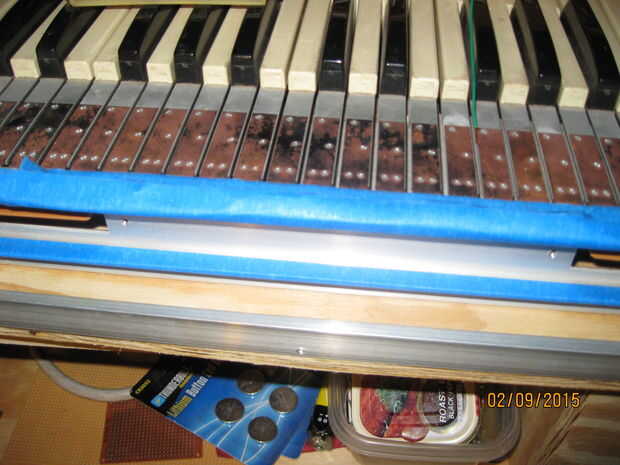

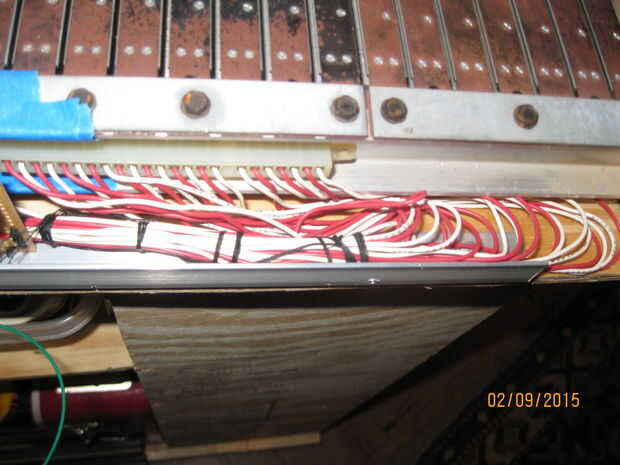

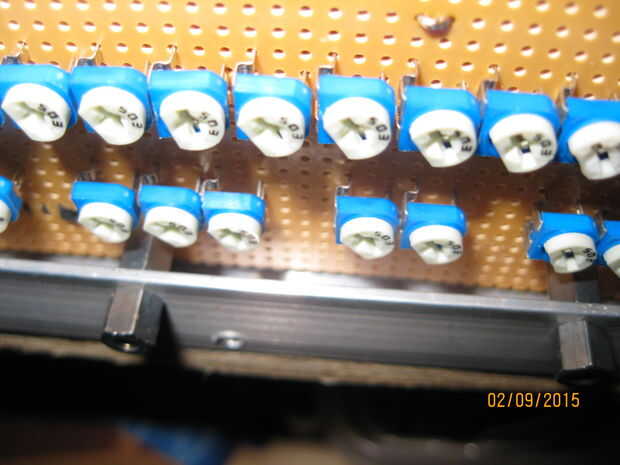

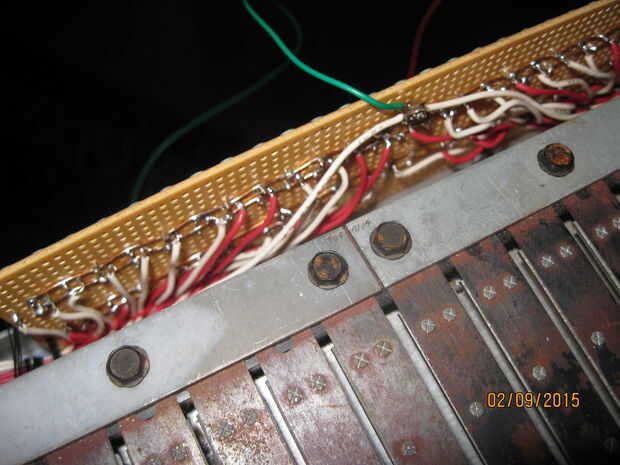

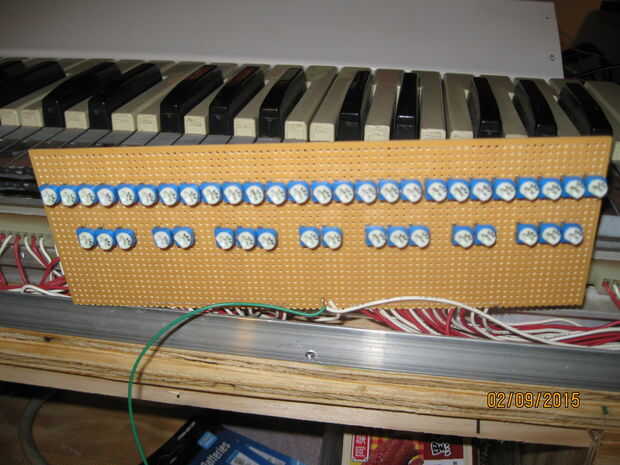

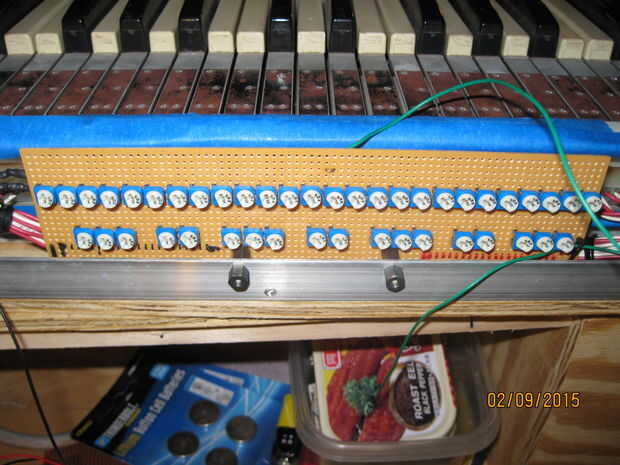

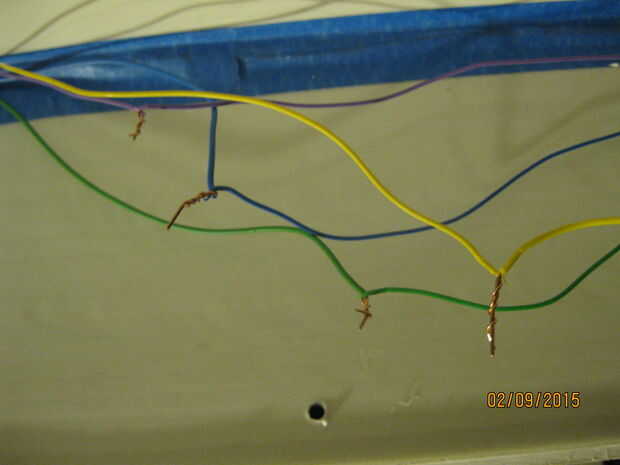

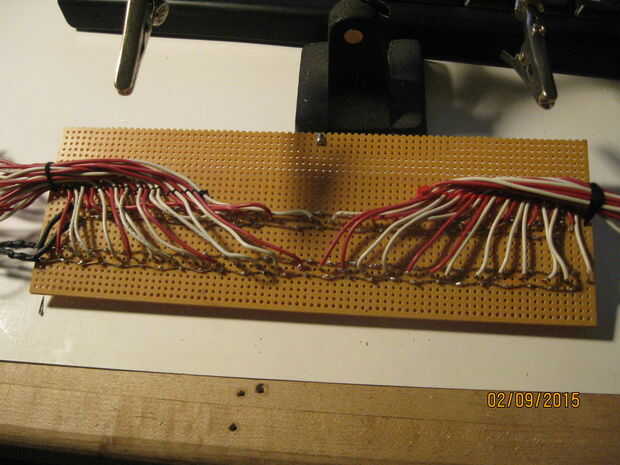

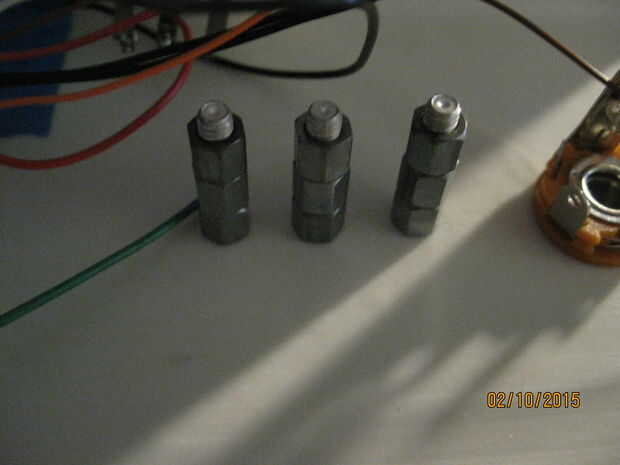

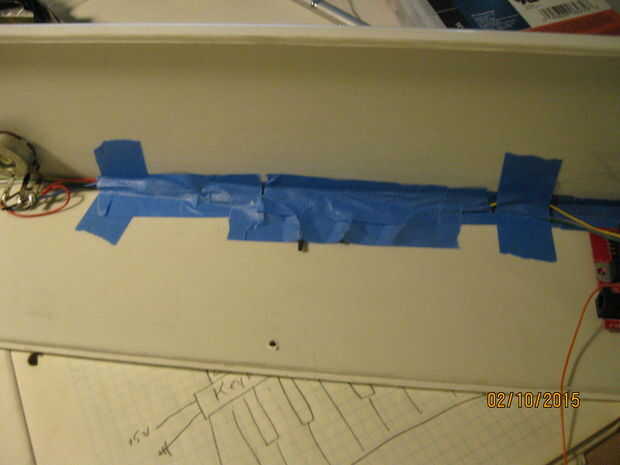

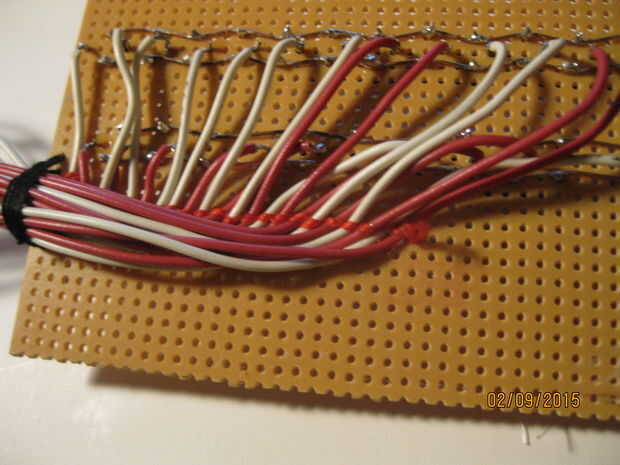

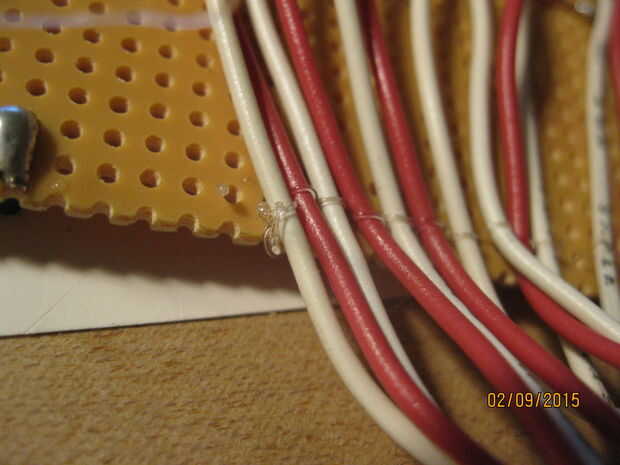

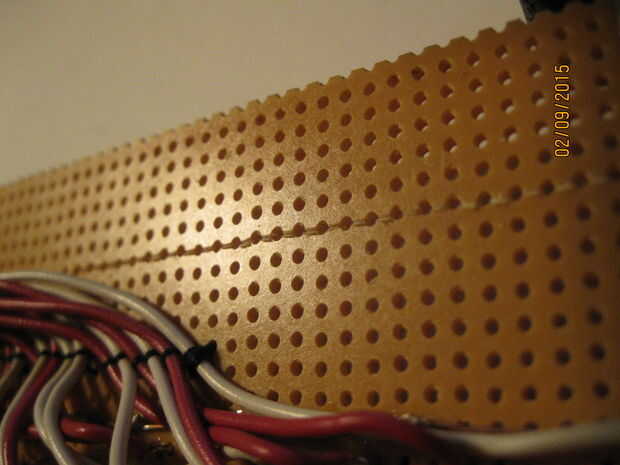

Ahora es el momento para organizar y montar la electrónica dentro de la caja. El primer desafío fue para que se ajuste en el caso de la tarjeta de sintonizador. Esto significó colocar de nuevo los cables y recortar un poco la Junta y adición de cinta un poco a lo largo de la estructura de teclado para evitar cortos circuitos. Cuando tuve en posición yo había montado en el soporte trasero con algún hardware. Atado el arnés de cableado para que sea más fácil de administrar y me encamina a lo largo del camino el soporte trasero.

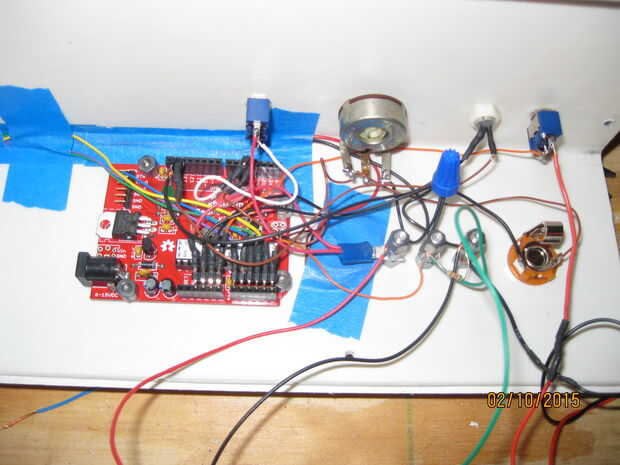

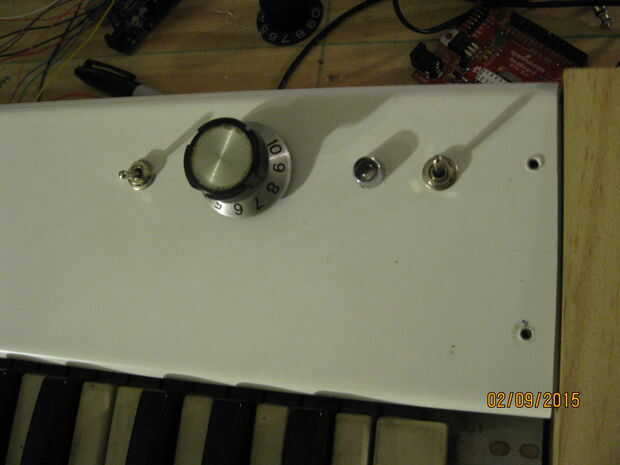

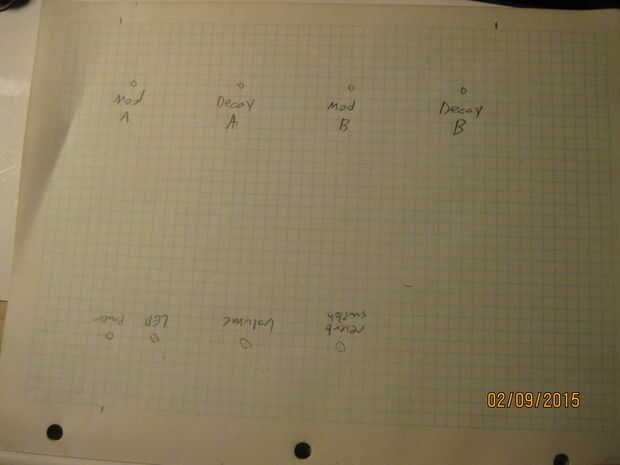

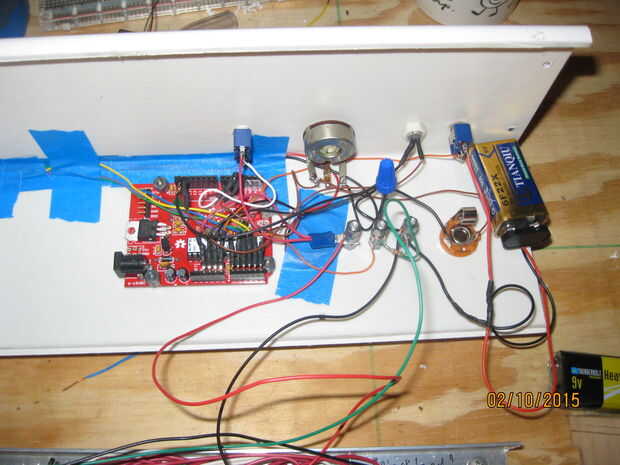

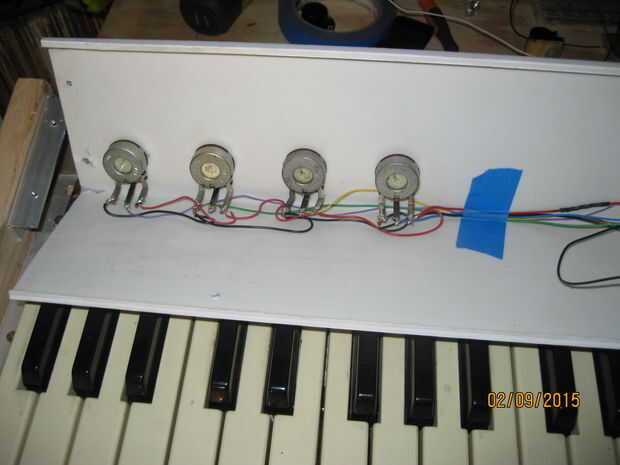

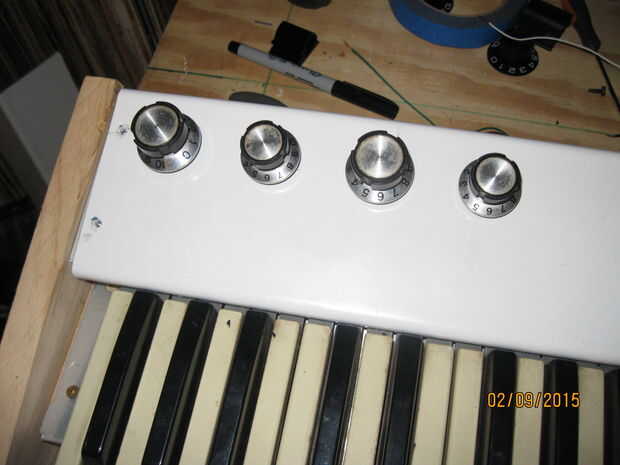

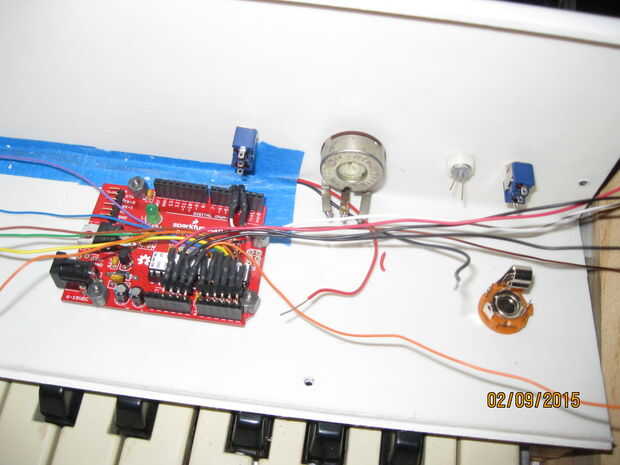

Luego determiné el diseño del control para el panel frontal de la cubierta de PVC. Me puso el diseño en papel cuadriculado y taladrar los agujeros para las ollas y los interruptores. Cuando se montaron agregué algunas perillas viejo frescas de un mezclador de audio que desechado el año pasado. He montado el Arduino y añadido unos terminales para permitir la fácil desconexión de la base de la cubierta de PVC.

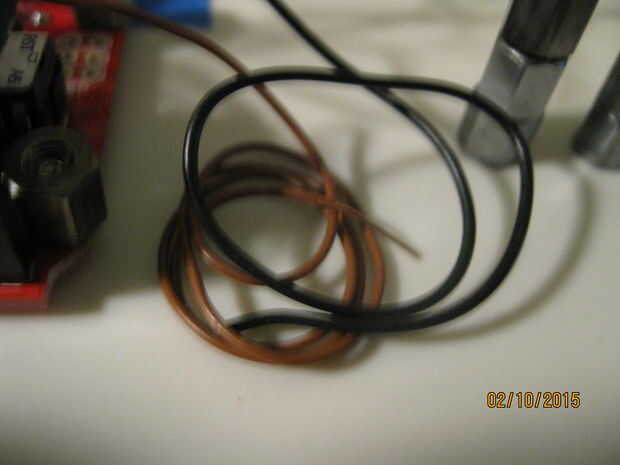

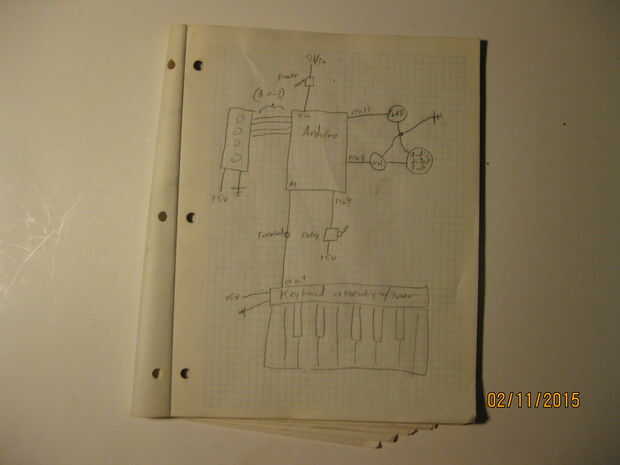

Ahora es tiempo para finalizar las conexiones eléctricas. Decidí añadir un pin analógico adicional y un interruptor para posteriores mejoras. Una posibilidad es agregar un efecto de trémolo que enciende y apaga la salida de audio a una velocidad ajustable. Yo también puedo explorar RCArduino (Duane B) Arduino con retraso mod ( http://rcarduino.blogspot.com/2012/11/auduino-wit... ). Otra cosa que quisiera añadir es un pedal para el control de la perilla mod A. Había cableado de un interruptor de palanca para pin D4 en el panel frontal y me dejaron el cable del pin analógico 4 desconectado dentro sin nada que le asigna en el bosquejo.
Siempre es una buena idea planificar para el crecimiento.
