Paso 3: Configuración de la tarjeta de sintonizador

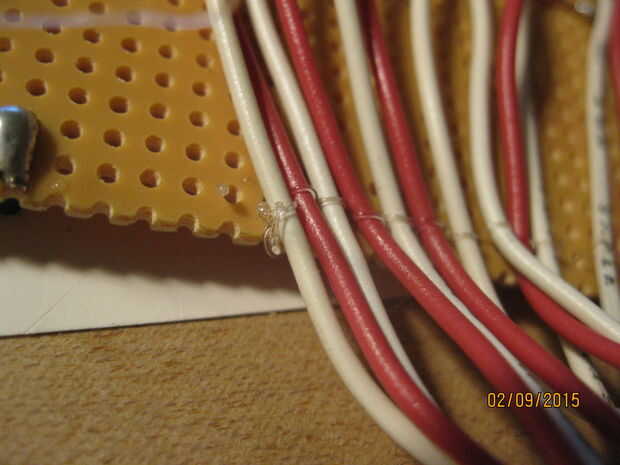

Puesto que el teclado es que tan sólo una fila de interruptores y cada interruptor necesita un voltaje separado, decidí que lo más fácil sería conectar cada interruptor con un trimpot de cableado como un divisor de tensión. Es importante tener en cuenta que el teclado se divide en dos PCB separado con 22 teclas. Cada toma de salida tenía 23 conexiones, una para cada tecla y uno para proporcionar una conexión a la varilla de contacto. Determiné el cable para la barra de contacto antes de que me puse a soldar y ató un nudo en el extremo para evitar confusiones más tarde.

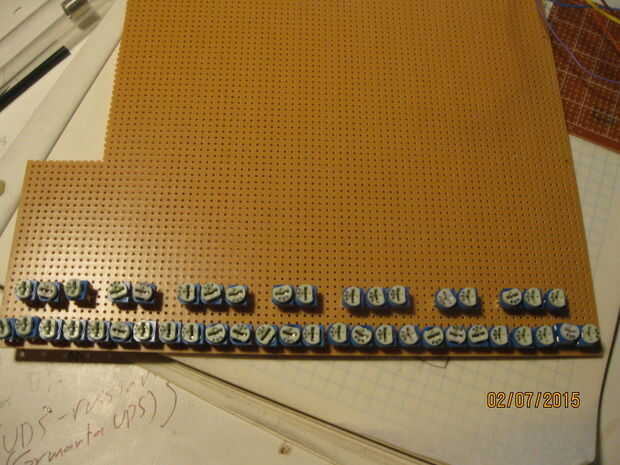

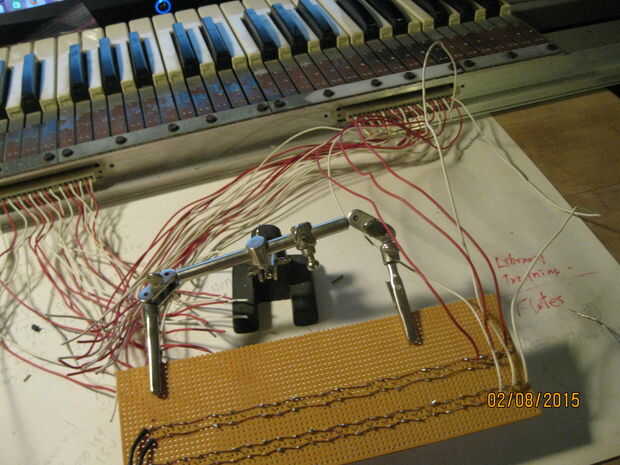

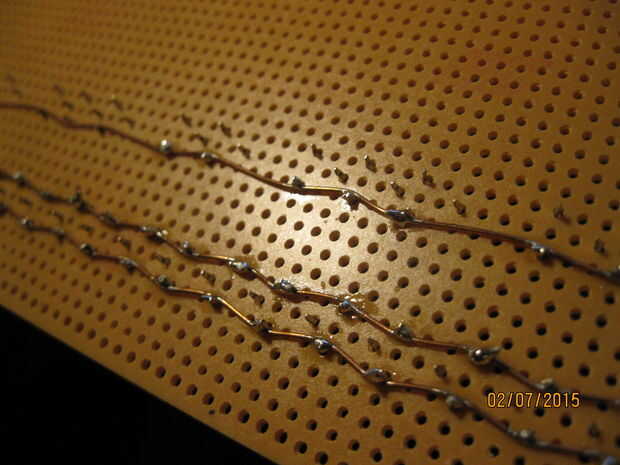

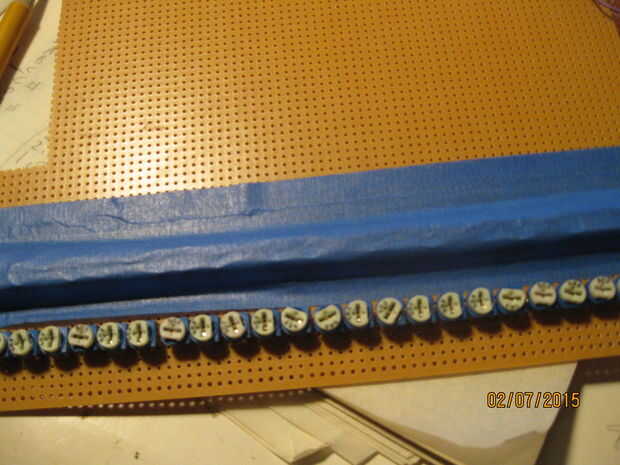

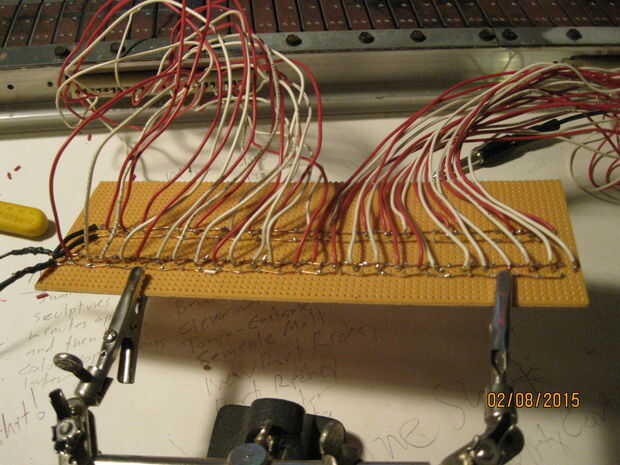

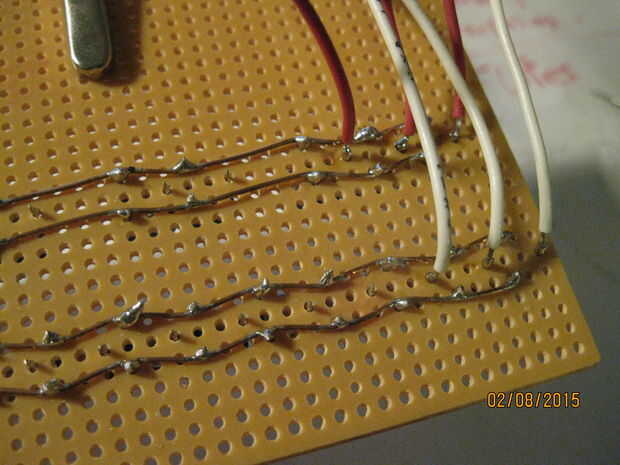

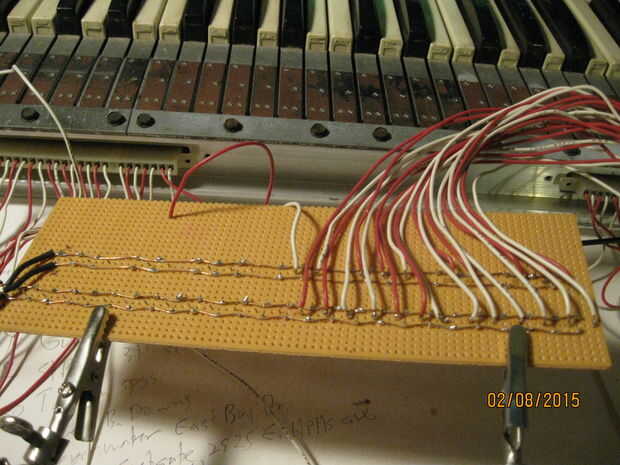

Arreglé los potenciómetros de ajuste en un pedazo de perfboard en un patrón del teclado para facilitar el proceso de sintonización. Las macetas correspondientes a las teclas (blancas) naturales fueron dispuestas en una fila con los sostenidos (llaves negras) en otra fila por encima de él. Ahora, cuando conecto la tecla do central será fácil de encontrar el ajuste adecuado siguiendo el patrón de teclado en la tarjeta de sintonizador. Había conectado un lado de las macetas con un bus de voltaje común y el otro con un bus de terreno común. Soldado los cables del arnés del teclado a los pernos de centro de las ollas, teniendo cuidado de asegurar que correspondió con el patrón de teclado de los potenciómetros de ajuste. Conecté los cables de contacto de la barra de ambos PCB del teclado a la tarjeta de sintonizador con un cable de salida común. Me conectado a tensión en los autobuses de suelo de las dos filas de potenciómetros de ajuste y soldado de alambres para conectar el resto del circuito.
Ahora, cuando se pulsa una tecla el voltaje va desde el bus de voltaje común en la tarjeta de sintonizador, a través de potenciómetro de ajuste de la llave, a través de la tecla de interruptor y hacia fuera a través de la barra de contacto común a analógico de Arduino pin 4 para producir la nota deseada. Esperemos que.
