Paso 4: conocer el dispositivo

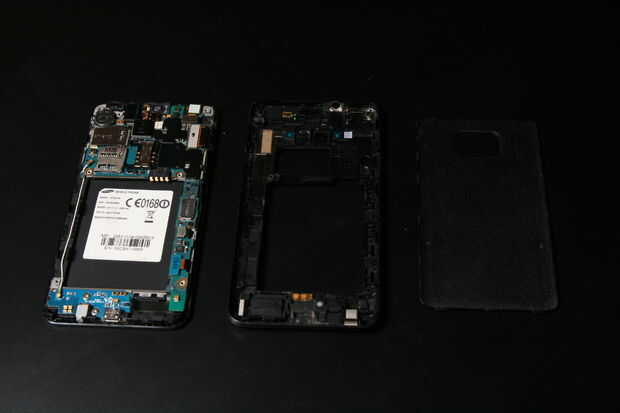

en mi caso (galaxy s II), desmontaje no era difícil, 7 tornillos y una herramienta de palanca \ pick \ uña y abierto.
encontrar un lugar para la soldadura era un poco más challanging, debe ser un lugar con suficiente espacio para el cable y no demasiado pequeño y delicado para el soldado hierro quemar o dañar.

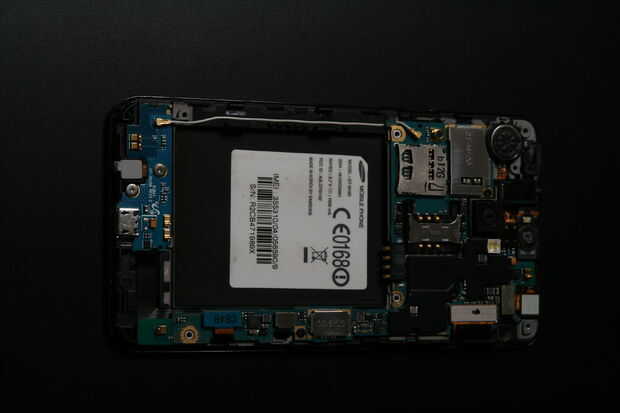

usé el condensador que se muestra en las fotos (tenía un poco de ayuda de google y un multímetro encontrarlo).
después encontró su soldadura punto, probar y encontrar el mejor camino para su ejecución, tiene que conectar el + de la bobina a la + en el USB.
en mi caso. Elegí trabajar con hoja de cobre porque simplemente no hay espacio para un alambre a lo largo del lado y la hoja de cobre es relativamente fácil de trabajar.
la principal consideración para mí la hora de elegir el camino fue que deseaba que el teléfono parece (casi) sin modificaciones desde el exterior y todas las partes separadas a permanecer separados (no quería que un alambre o algo permanente conexión de la Junta y la tapa).
búsqueda de suelo:
prácticamente cada pieza de metal expuesto debe estar conectada a tierra.
se puede comprobar con un medidor de continuidad para ver si una pieza específica está conectado a tierra o no.
no importa lo que es que usted está conectando, mientras está conectado a tierra.
elegir la pieza que hará que su diseño tan sencillo y tan limpio como sea posible.
Si no se encuentra ninguna pieza conectada a tierra de metal que puede conectarse el conector de tierra de puerto USB.
