Añadir carga inalámbrica a su teléfono inteligente (3 / 9 paso)

Paso 3: comprobar que todo funciona y hacer mods si es necesario

antes de empezar a diseccionar su teléfono hace que los componentes que tienes trabajan.

primero la piedra de toque para el cargador del enchufe y coloque la bobina en la parte superior con la etiqueta engomada del metal encima de la bobina.
Mida el voltaje entre los puntos de contacto de la bobina, usted debe conseguir entre 5.2v y 5.5V.
Esto no quiere decir que el teléfono se carga - hay un truco (esto era un pedazo de información que era difícil de encontrar):
la piedra de toque al parecer solo funciona con cargadores capaces de "carga rápida". el indicador para esto es un corto entre los pines 2 y 3 del cable USB (el + y - los pernos de datos) así que asegúrese de que el cargador puede suministrar más de 1000mA y usted tendrá que sacrificar un cable USB-toma un cable USB y retire es aislamiento externo dejando intacto los cables. (no hay necesidad de cortar el cable aunque sus bellas también)

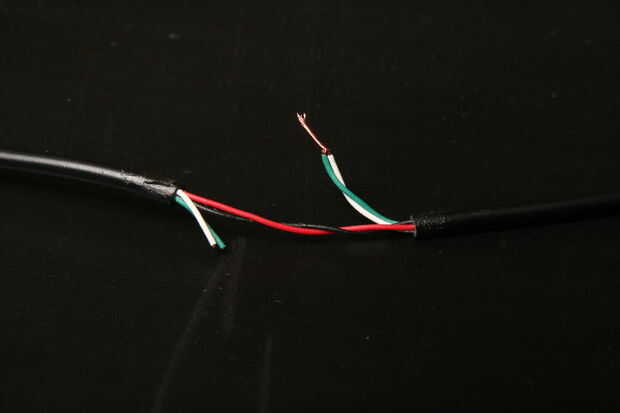

Corte los cables verdes y blanco y exponga su punta. Gire a ellos juntos y soldadura (esto debe hacerse solamente en el lado de la piedra de toque, sin necesidad de acortar ambos lados)
cerrar todo con cinta

Tenga en cuenta que el cable es mucho más delicado ahora, usted puede rasgar si tire.

Tenga en cuenta también que algunos cargadores simplemente no funcionan (he probado con un cargador chino de 1$ que tiene una potencia de 1000mA y simplemente no cobra - mientras que la conexión directa al teléfono funciona perfectamente) probar y usar cargadores de calidad, por causa de la batería también.

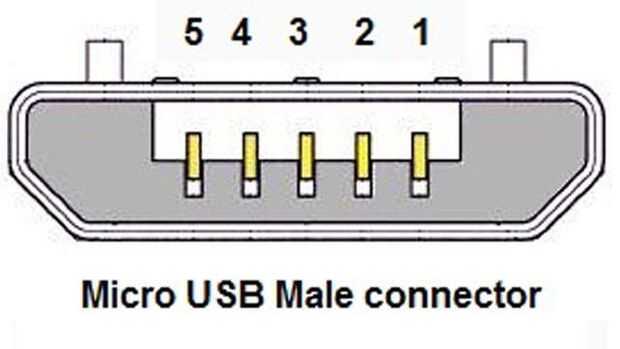

ver las fotos de una detallada pinout del puerto USB, también puede ser útil en los siguientes pasos como no me voy a referir a pins específicos sino a su uso (tierra y + 5v en particular)
