Añadir A puerta cerradura llavero (1 / 6 paso)

Paso 1: Averiguar cómo funcionan las cerraduras eléctricas

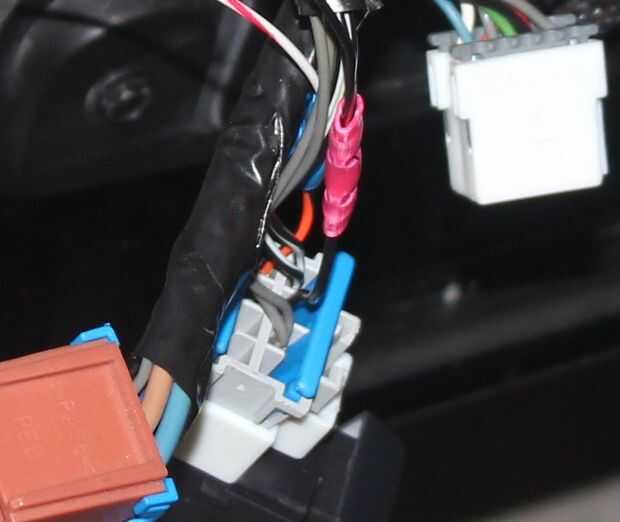

Quitamos el panel de la puerta en el lado del conductor para mirar el interruptor de bloqueo. Hemos encontrado 6 cables en el interruptor. (complicado)! . Entonces hicimos una búsqueda en internet para encontrar que la electrocerradura se activaron por la wire(lock) de control de puesta a tierra o puesta a tierra el cable de control a través de un resistor(unlock) de 470 ohm. Utilizando un medidor de ohmios medimos todos los cables en el suelo del coche y encontró que la mayoría de ellos mide ohmios 0 (tierra). Luego medimos la resistencia del interruptor desconectada el arnés de cableado para que uno tenía una resistencia de 470 ohm. Había un cable que era naranja/negro por lo que sospecha que sería el cable de control. ¡ Puente respondió un resistor de 470 ohm de tierra para el cable naranja/negro (con el interruptor quitado) y la cerradura! Luego tenemos a tierra el cable de control y las puertas bloqueadas. Así que ahora sabíamos lo que los cables para conectar up...yay!
