Amplificador LM386 base con LED sensible sonido (3 / 3 paso)

Paso 3: El amplificador de audio...

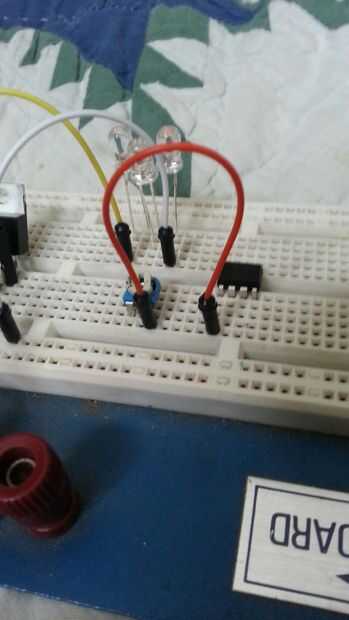

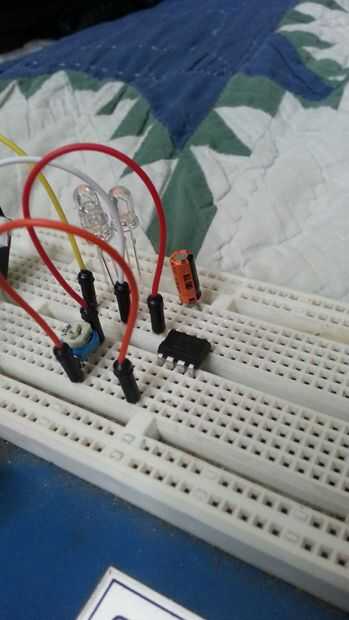

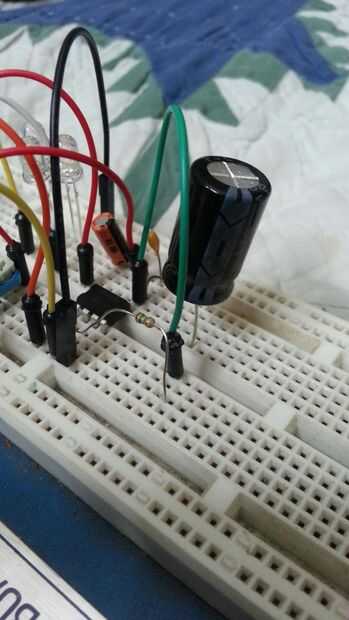

Primero conectar el pin 1 al pin correcto de su 1 potenciómetro de k, luego conecte el pin central del potenciómetro a la pata positiva del capacitor de 22uF y la pata negativa debe ser conectado al pin 8.

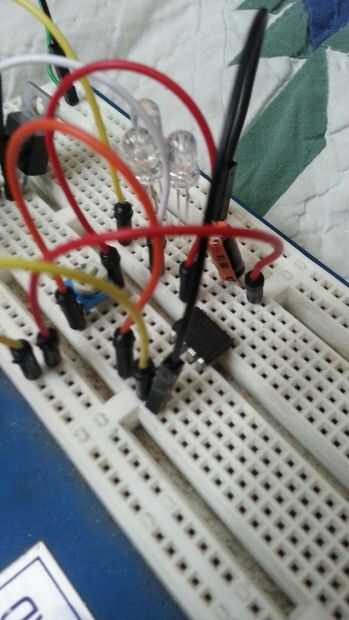

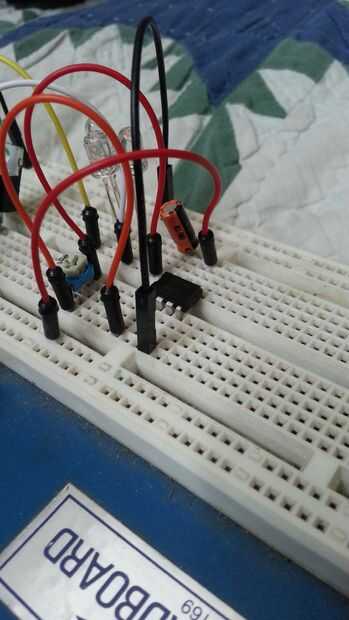

A continuación, conecte la fuente de energía positiva al pin 6 y la fuente de poder negativo al pin 4.

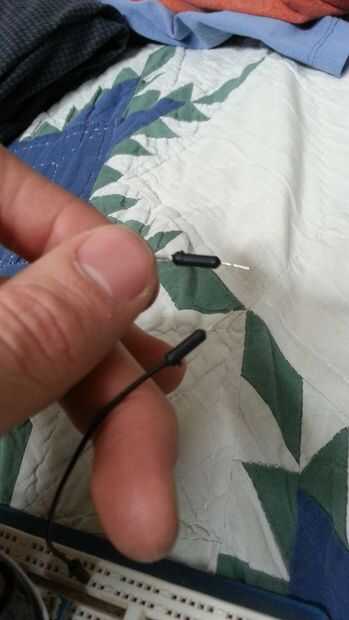

Ahora conectar ya sea la derecha o la izquierda (que no conectas a tu transistor) de 3,5 mm aux a la clavija 3.

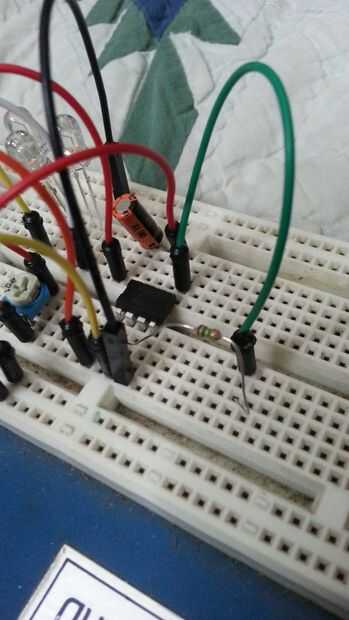

Conectar una resistencia de 1,5 millones de ohm desde el pin 3 a pin 8 para reducir el bajo porque mi altavoz tiene una terrible respuesta de graves.

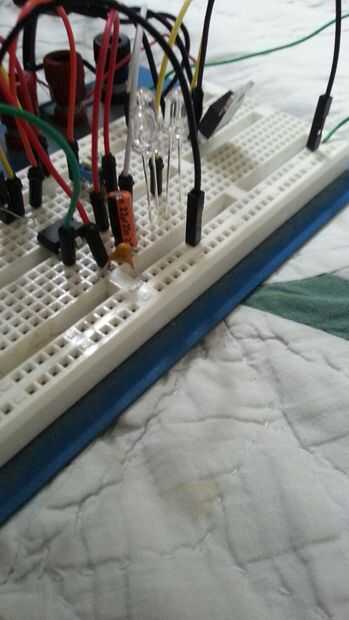

El condensador de .47uF no está polarizado y no importa que va en camino. Conecte el condensador del pin 8 a la alimentación negativa.

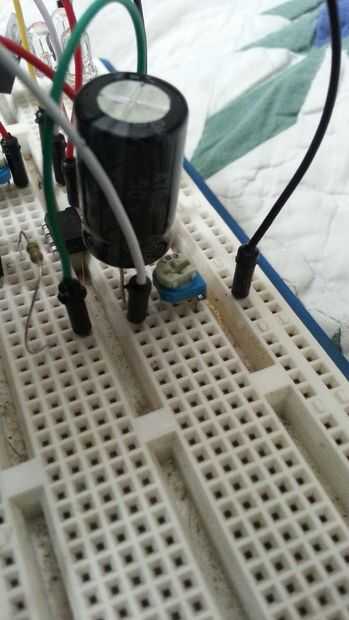

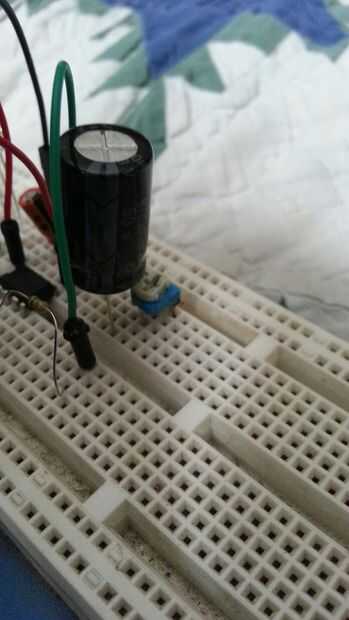

Conectar la pata positiva del capacitor de 470uF a pin 8 y la pata negativa a la derecha patillas de tu Potenciometro k 10 y la media al cable positivo de tu altavoz (esto es el control de volumen). El cable de negativo de su altavoz se conecta a la fuente de alimentación negativa.

Si usted tiene alguna pregunta no dude en preguntar, he estado teniendo algunos problemas para subir este instructable así que espero que cargue bien... Ser prototipos creativos y felices! ;)
