Paso 4: Haga: los conectores

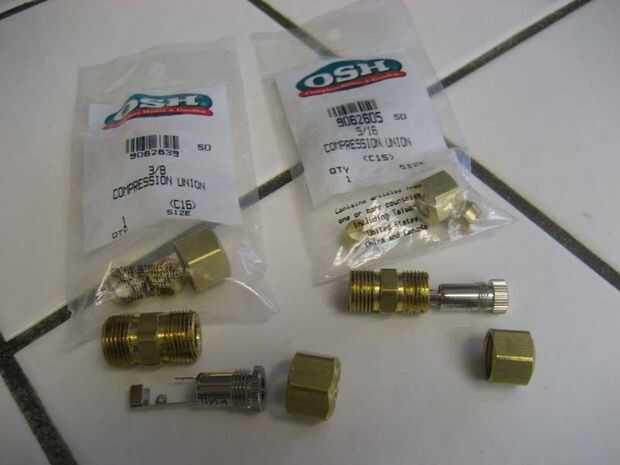

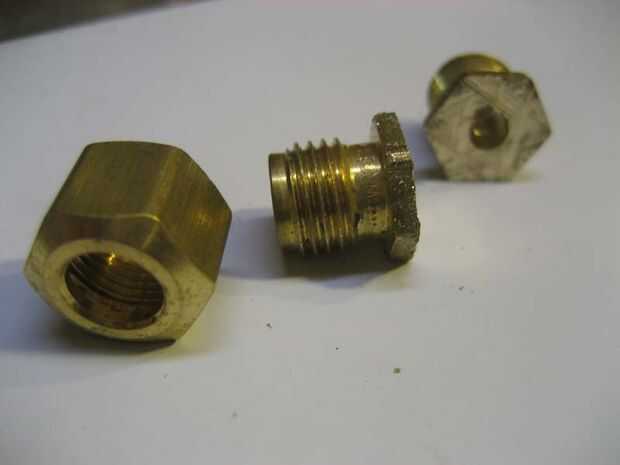

Los conectores especiales son fontanería juntas de compresión. Las juntas se venden en paquetes con dos tuercas y una junta con los extremos roscados.
Este proyecto requiere dos tamaños porque el conector de alimentación DC y estéreo son diámetros. 5/16 de pulgada para el DC jack y 1/4 de pulgada para el estéreo.

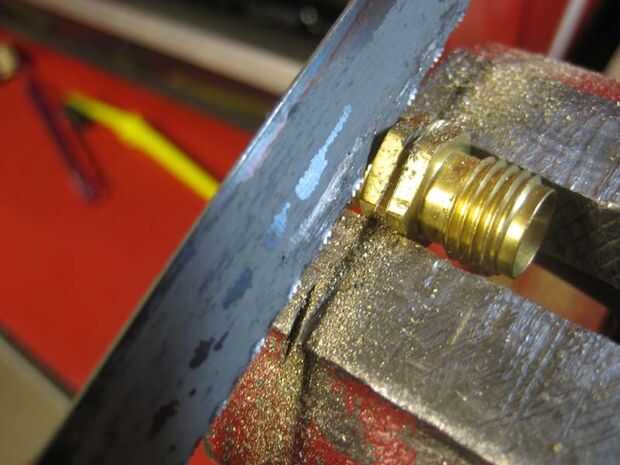

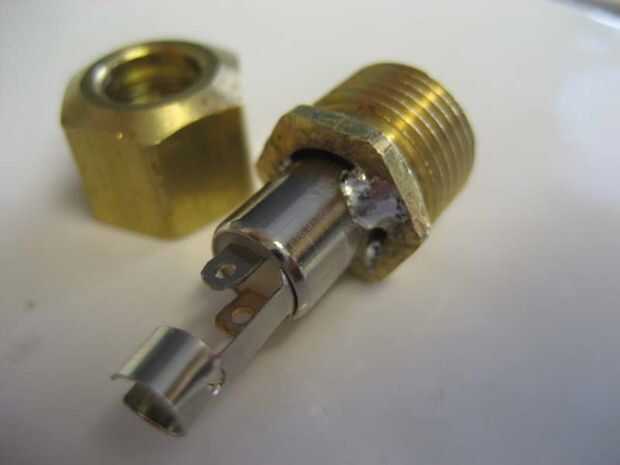

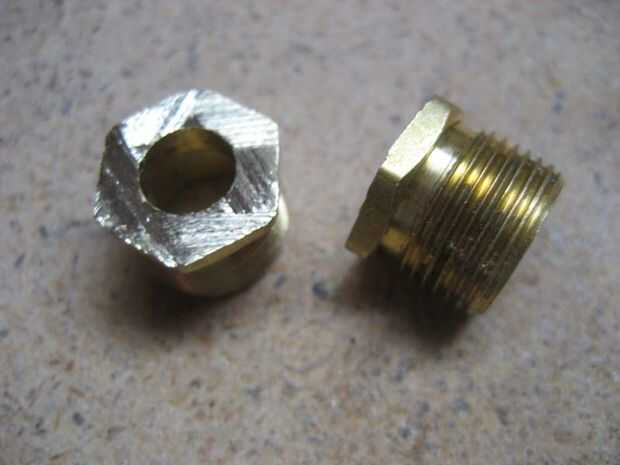

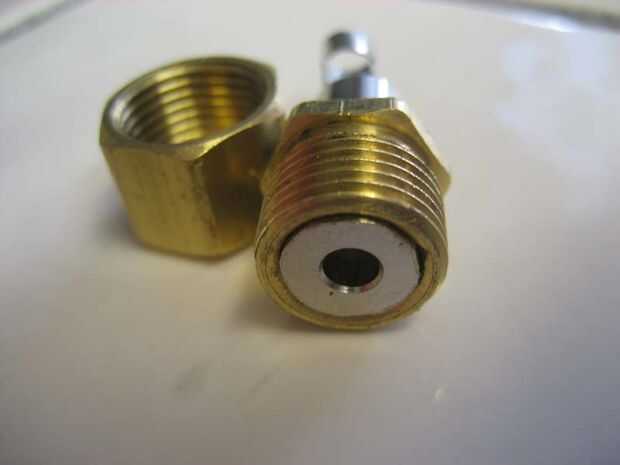

Corte 1/4 pulgada en la mitad con una sierra para metales. Con un taladro agujerea hacia fuera de la articulación con un diámetro de 3/8 de pulgada. A continuación, tomar la salida de auriculares y moler por el diámetro por lo que cabe dentro de la articulación aburrida. Soldar al jack en la articulación.

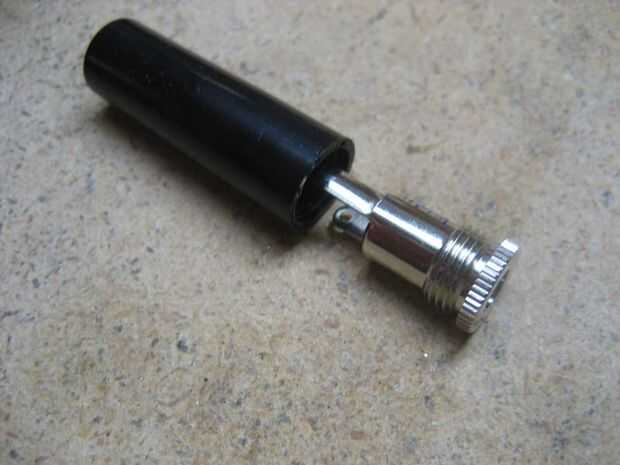

Repita el proceso para la toma de corriente DC.

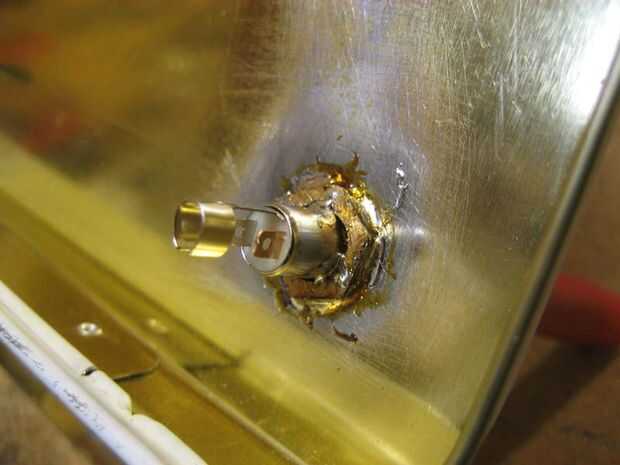

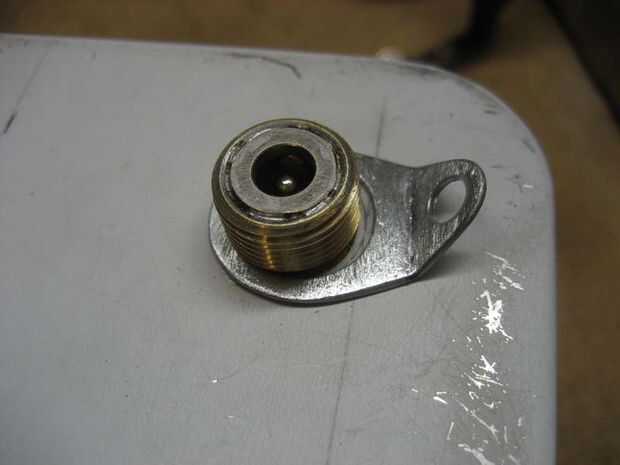

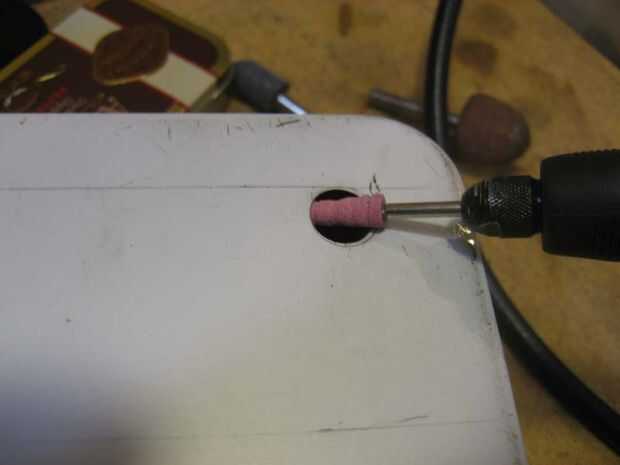

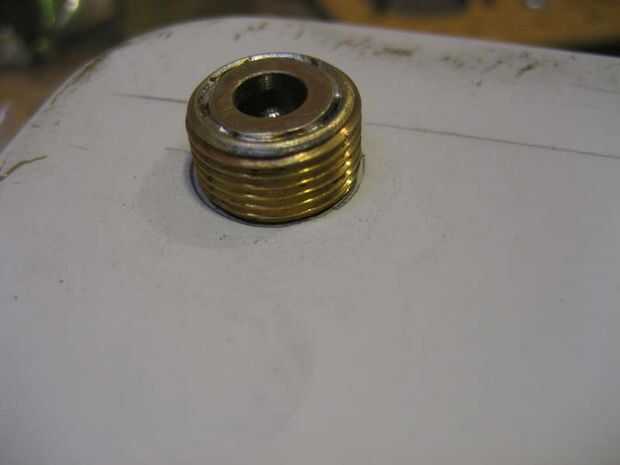

Encontrar un lugar para ambos conectores de la tapa de la caja. Punzón perforar luego para estos nuevos conectores. La soldadura de estos conectores en la tapa de la caja.

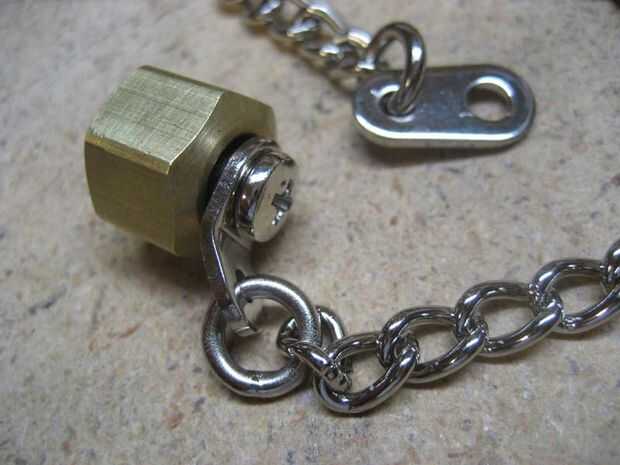

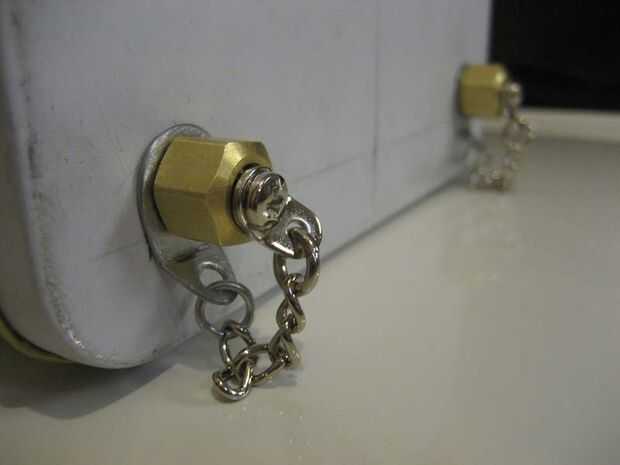

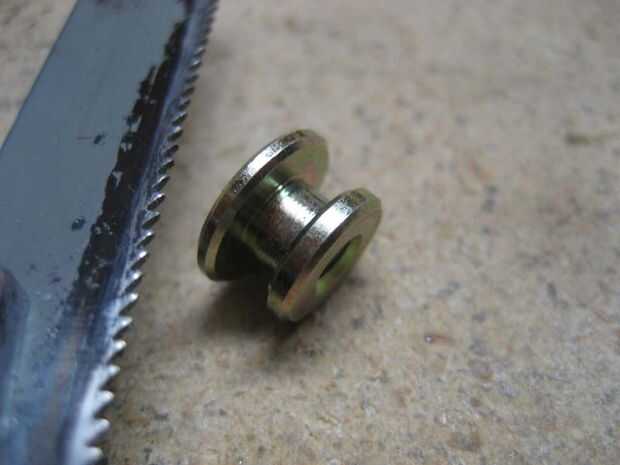

Las tuercas (conector cubiertas) se unen a la caja a través de una cadena y retenedores que deslizan sobre los empalmes de latón. Las cadenas vienen con una guarnición de cobre amarillo. Hack vio un extremo de estos accesorios. El ajuste y la tuerca pueden sujetarse a la cadena.

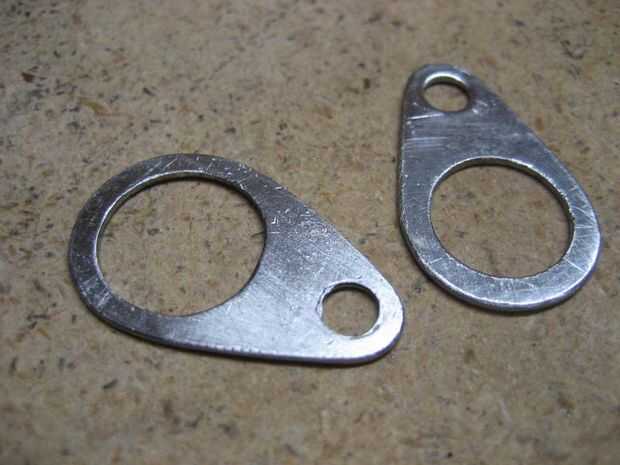

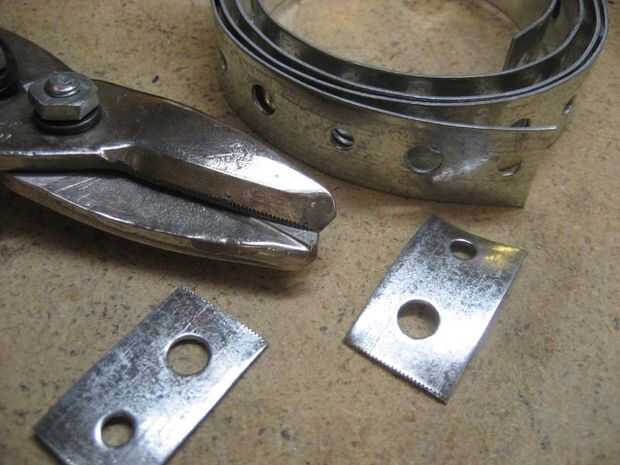

El otro extremo de la cadena se une a un retenedor que debe ser fab había. Están hechas de fleje cinta de fontaneros y son en forma de lágrima. Recorta la forma y perfore un agujero más grande con una broca escalonada. Cortar la cadena y luego coloque la cadena en el retén.

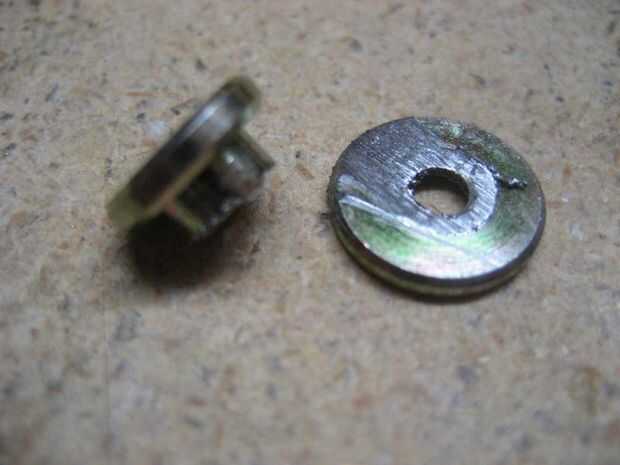

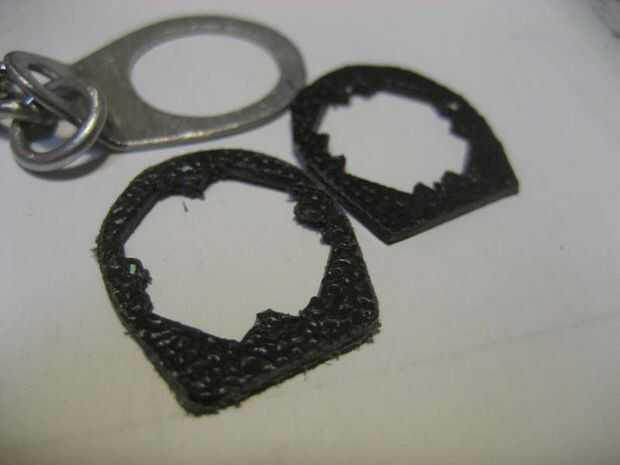

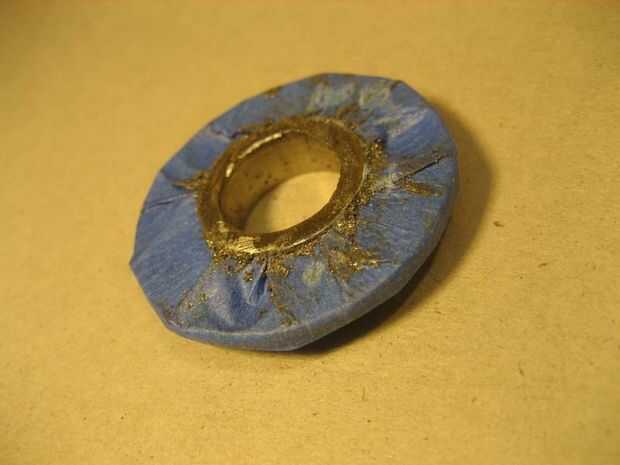

A continuación, para evitar que el retenedor de la cadena cae el empalme roscado de latón, fab de una arandela de plástico. La arandela de plástico debe caber firmemente en la articulación de latón. Encuentra poco fina de plástico en la papelera de reciclaje. Usando tijeras, perforar y cortar las arandelas. Como alternativa, puede usarse un anillo o de goma.

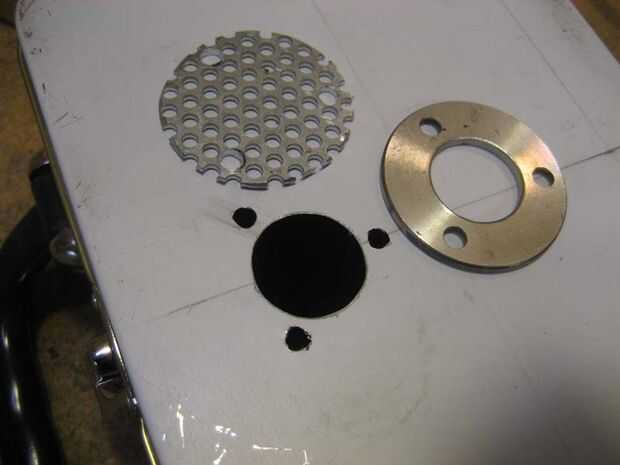

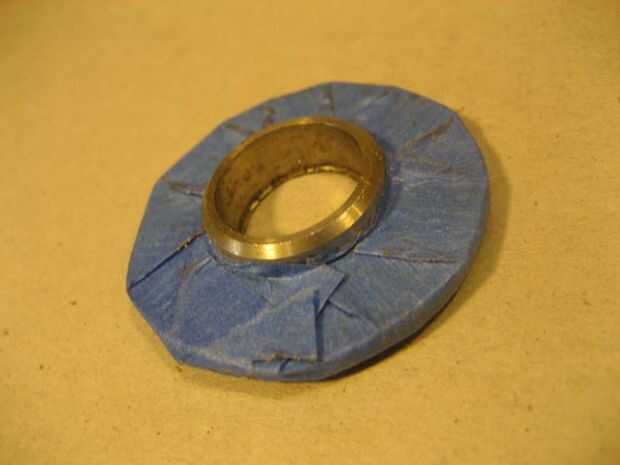

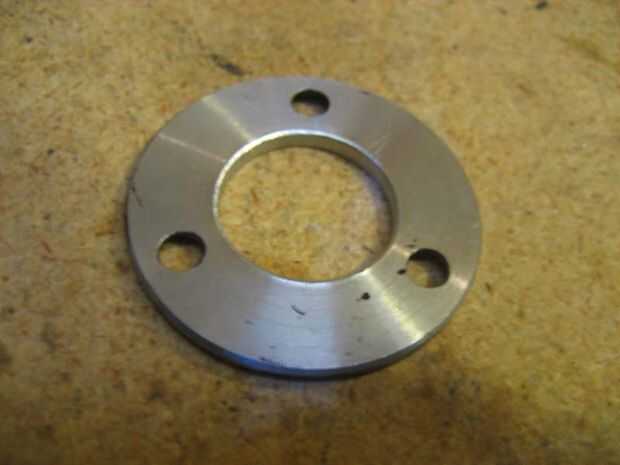

Mientras trabajo en la tapa, ahora sería un buen momento para fab el bajo ventilación. La ventilación bajo es más decorativa que funcional. Consiste en una brida y parrilla. La brida es una pieza de "basura" en una tienda del centro de reciclaje. Tenía un labio que se cortó. Este reborde especial será casi imposible encontrar/comprar pero hay sustitutos. El primero que viene a la mente, es una brida de tubería de hierro fundido. O uno podría ser fabricado a partir de chatarra masonite u hoja de plástico.

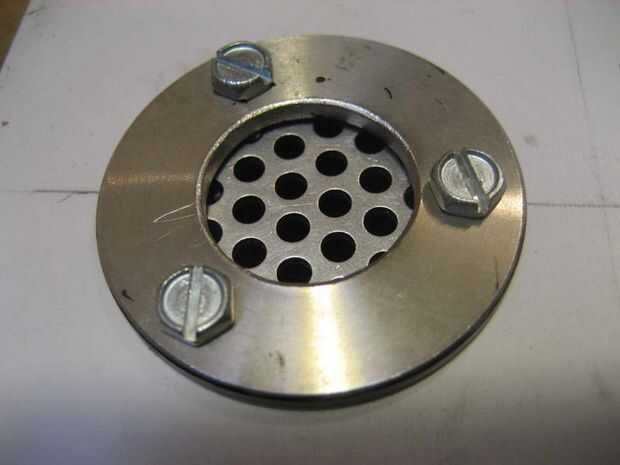

La colocación de la brida no es importante. Marcar un punto en la tapa y corta un agujero. La parrilla de ventilación bajo es recorte de aluminio de chapa perforada.

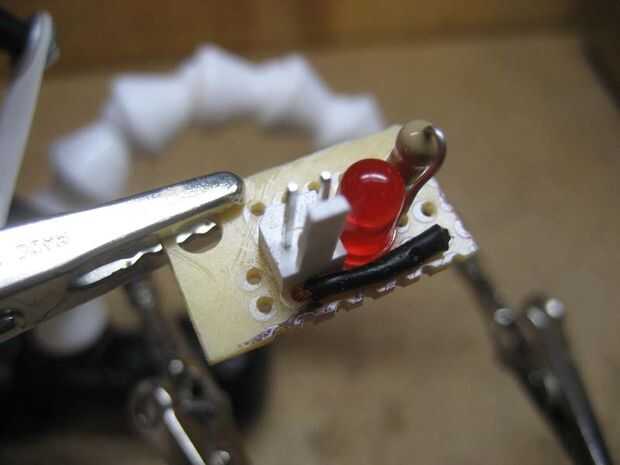

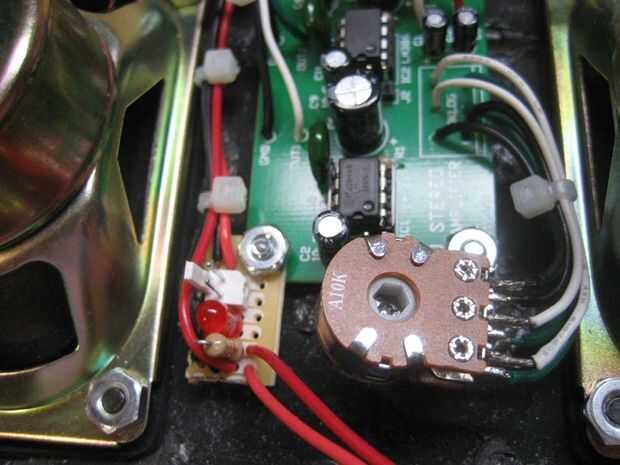

Después de realizar la ventilación bajo, pensé que sería un buen efecto para la copia de luz con un LED rojo. Esto simula el brillo de un tubo de vacío. Un tablero de hija fue construido de chatarra perfboard. Se colocó un 560 ohmios en serie con el LED rojo en el tablero.
