Paso 2: Cálculo de la ganancia

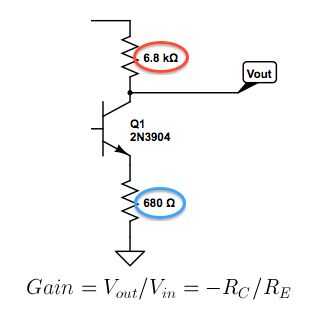

La ganancia de este amplificador de tensión es simplemente el cociente de la tensión de colector del transistor (Vout) a su voltaje de base (Vin). Esta relación equivale a la negativa de la relación entre el colector y el emisor resistencias RC y RE tal que = Vout / Vin = - RC / RE. En nuestro circuito de ejemplo (ver imagen superior), el cociente de estas dos resistencias era 6800 Ohms (en rojo) / 680 ohmios (en azul) = 10, por lo que nuestro amplificador del voltaje tuvo una ganancia de -10; así, la señal de salida es el producto de la señal de entrada de la inversión y aumentando su amplitud por un factor de 10.
Construir amplificadores de voltaje con otras ganancias, elegir resistencias RC y RE tales que su cociente es igual a la ganan.

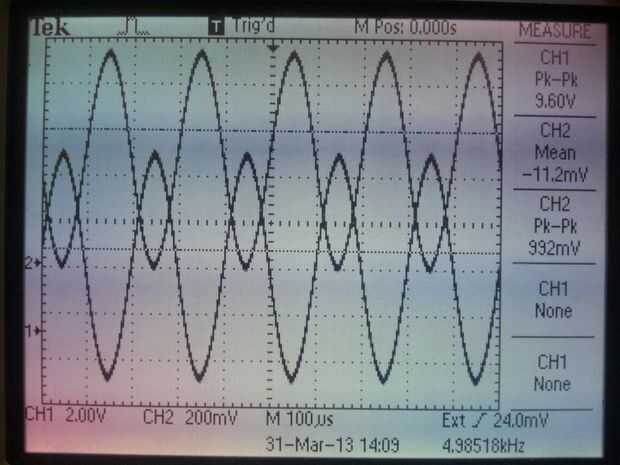

El factor negativo en la ganancia indica que las señales de entrada y salidas será completamente fuera de fase uno del otro. Otra forma de pensar acerca de los signos invertidos de la señal de salida es imaginar que el circuito cambió de puesto la señal horizontalmente por un desplazamiento de fase de radianes de pi, o 180 grados. Esta inversión de fase cambio signo clínico puede confirmarse mediante la visualización de la entrada y salida de tensiones en una pantalla de osciloscopio. En la imagen de la pantalla de osciloscopio por encima, canal 1 y canal 2 Lea la salida y señales de entrada, respectivamente. Tenga en cuenta que las dos señales se muestran con una diferencia de escala, por lo que se amplifica la señal de salida del canal 1, aunque tiene pinta que será aproximadamente el mismo tamaño que la señal de canal 2.
