Paso 1: circuitos!
* Recuerde que siempre es más fácil de protoboard un circuito primero. En circuitos de audio usted puede intercambiar valores de tamaño de condensador para diferentes tonos y reactiva efectos *

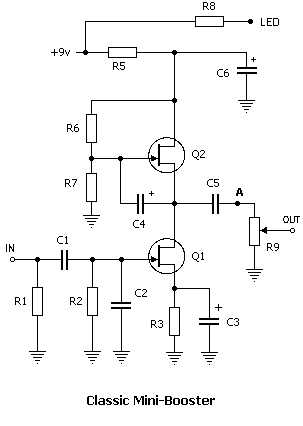

En primer lugar, Monte el esquema mini booster encontrado (aquí ).

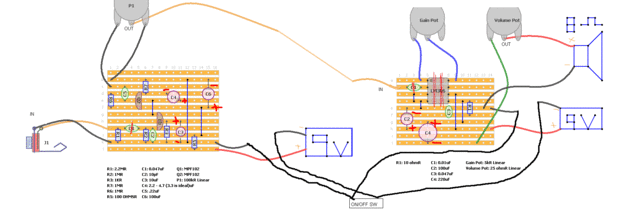

A continuación verás que acabo de publicar el diseño vero para ambos. Estoy seguro de que mi diseño no es el más eficiente o comprimido, pero funciona. Asegúrese de que deje usted un montón de hilos en todos sus cables externos. Esto será útil para moverse las placas dentro del libro hueco.

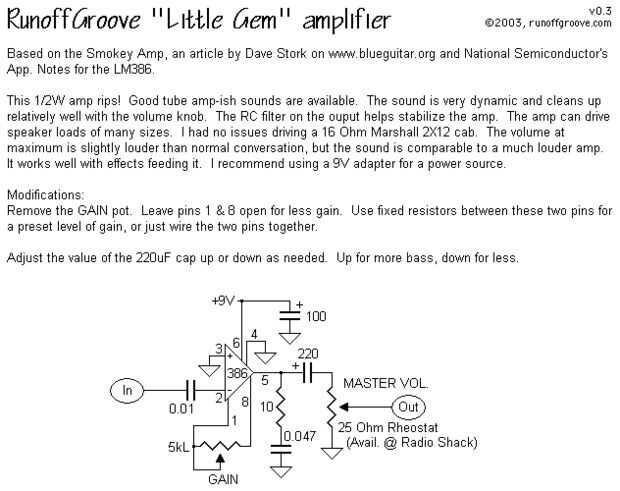

A continuación, montar el esquema de "Joya". Este es el más simple de los dos circuitos. Puedes ver (aquí ) para obtener más información.
* Nota * en mi diseño de veroboard a continuación, se dará cuenta de algunas líneas rojas scribbley. Esto indica donde usted necesita cortar el rastro en el tablero. También puede probar cada circuito individual ya que son accionados individualmente.
Después de la Asamblea de ambos circuitos, simplemente conecte la salida del amplificador mini a la entrada de la joya. Puede cortar el cable de tierra de las baterías de 9v y sujete ambos extremos a un encendido/apagado (fotografiado abajo) recinto dos a 'OFF' y el recinto de la dos junta a "ON" del interruptor.
El circuito completo se puede encontrar (
).
* Nota sobre el potes * los 25 ohmios actos reóstato como un control de volumen (botón 1), mientras que la otra ley de ollas como controles para los circuitos individuales de ganancia.
