Paso 1: Aplicación - ingeniería inversa y diseño preliminar

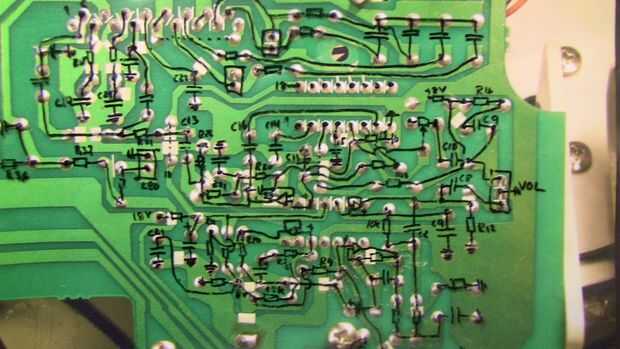

Después de algunos intentos preliminares el primer paso serio de ingeniería inverso fue tomar fotos de la parte delantera y parte trasera de la placa de circuito impreso. Con la ayuda del software libre Imagen invertida invierte la foto de la parte trasera por lo que sería más fácil trazar el diagrama del circuito. Y con la ayuda de las fotos ampliadas es bastante fácil de obtener un diagrama completo. Coloca la foto dentro de una carpeta de plástico y dibujó las líneas de PCB en el plástico (véase arriba). En la foto frontal que pude identificar los componentes, que dibujaba como los símbolos electrónicos en la carpeta de plástico. De este dibujo era entonces capaz de dibujar un esquema común del amplificador subwoofer.
Los esquemas mostraron que hubo una etapa de preamplificación con bajo pasen filtro (compuesto por dos amplificadores OP), luego una tercera orden filtro de paso bajo, una etapa de compresor de la cuarta amp op y el amplificador de potencia de KIA. La señal se alimenta a ambos canales del amplificador de potencia, y cada salida se conectó a su propia bobina de altavoz. Supongo que cuando el nombre de la empresa Altec Lansing es fácil fabricar un altavoz con dos bobinas de modo que usted puede utilizar un amplificador de potencia estéreo. No he incluido los esquemas originales completados aquí por la sencilla razón que yo erróneamente lo lanzó en la papelera...
Después de algún retiro y puente de la baja pasan filtros hice un intento de mantener el compresor, pero no consigo ningún efecto significativo, así que quité el circuito del compresor. En esta etapa trabajó el amplificador, se fijó la etapa de entrada, y un amplificador operacional se renovarán en un mejor referente de tensión/2 para los op-amperios. La fuente de alimentación proporciona una tensión única (14 V). El segundo amplificador operacional el pote de volumen de origen, y entonces el amplificador operacional pasado subió un poco la ganancia.
