Amplificador de emisor común (1 / 4 paso)

Paso 1: divisor de tensión

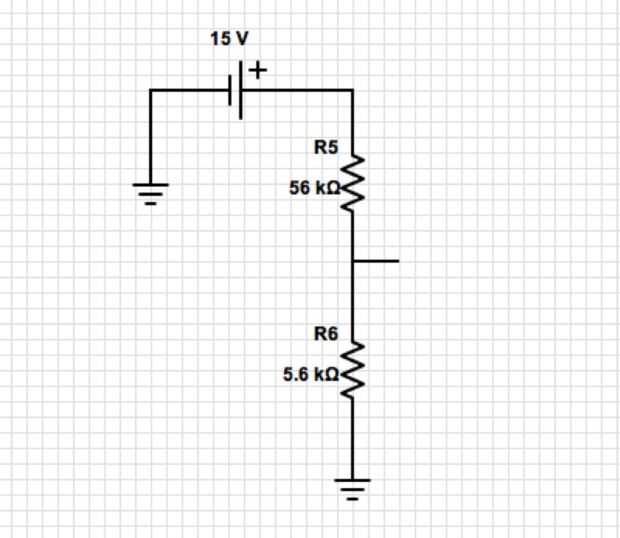

El primer paso en la construcción de este circuito es simplemente crear un divisor de tensión para suministrar un voltaje determinado a la base de su transistor. Los pasos para esto son bastante simples. Simplemente conecte su fuente de voltaje VCC 15 en serie con dos resistores. El extremo negativo de la fuente de voltaje y el final de su segunda resistencia de cableado a tierra completa el circuito. La imagen de arriba muestra también un pequeño alambre saliendo de entre las dos resistencias que se conecte a la base del transistor en el paso siguiente.

Este divisor de tensión se aplica una tensión de

[15V * (kΩ 5.6 / 5.6 kΩ + 56 kΩ) = 1,36 V]

a la base del transistor.
