Paso 6: Reflexiones finales, cambios de última hora

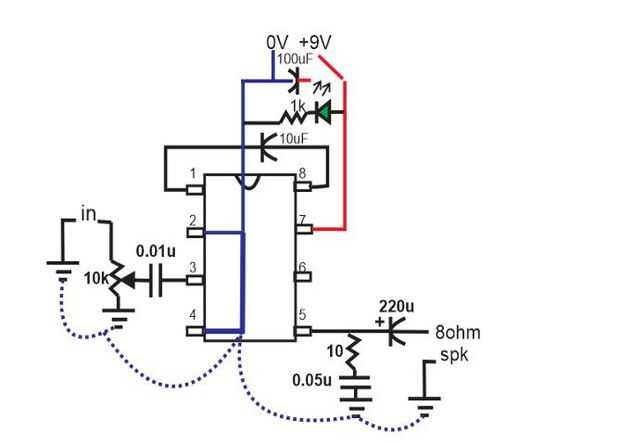

El cliente, también conocido como mi hermano, escuchó el clip de sonido y pidió inmediatamente "puede ir limpio?" La respuesta es, en el circuito original, no no. La ganancia se fija en un máximo de 200, pero el condensador de 10uF entre los pines 1 y 8.
Sólo he modificado el circuito desoldar una pata del condensador de 10uF entre 1 y 8, y colocándola en un interruptor SPST. Permite alternar entre ganar 20 (limpio) y ganar 200 (sucio). Una solución más elegante sería sustituir el interruptor con un interruptor DPDT centro apagado. Un lado iría el circuito en cualquier posición del interruptor de potencia. El otro tendría el condensador de 10uF en un escenario y no hay nada en el otro. Yo no tenía un centro de DPDT, así que en vez poner en un segundo interruptor. O, como ya he mencionado en el texto, el amplificador que la revista tiene un pote de ganancia--podría reemplazar el condensador entre 1 y 8 con potenciómetro 5 k.
Para limpiar los controles, también puede instalar un potenciómetro 10 conmutación de k, que serviría como el control de volumen y el interruptor de encendido/apagado. Están normalmente disponibles en el shack de radio.
Divertirse, me sorprende cómo muchos puntos de vista, este lo ha conseguido ya! El circuito es divertido y barato de hacer y muy difícil destruir el chip. Se puede construir en cualquier recipiente extraño que desee.
