Amplificador de auriculares de op-amp (3 / 19 paso)

Paso 3: Los componentes

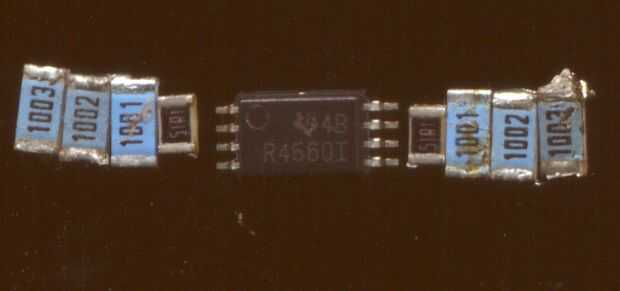

La imagen muestra el circuito integrado y las resistencias. El chip es una muestra gratis de Texas Instruments, y las resistencias se robaban de viejos discos duros. El dígito cuatro medios de la marca son todos de 1% de tolerancia, y podrían incluso ser MFR (resistor de película metálica). No hay absolutamente ninguna manera de confirmar esto, sin embargo.

El pequeño tamaño de estos componentes hace difícil para las técnicas convencionales de cableado punto a punto ser utilizado. De hecho los medios sólo viable de conectar para arriba son utilizar una placa de circuito impreso.
