Amplificador de auriculares (Chu Moy) (9 / 10 paso)

Paso 9: Completar la construcción

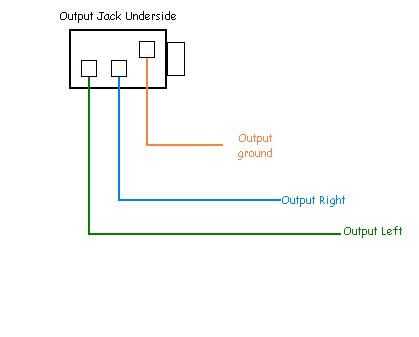

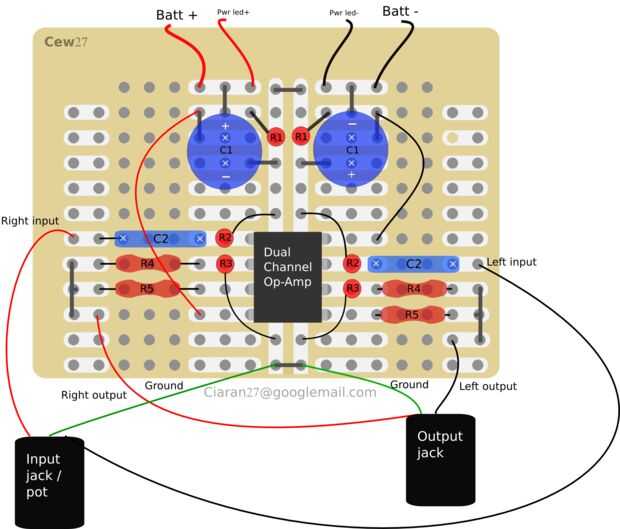

Como podrán ver en la imagen de abajo, todas las conexiones de las tomas y la olla se enumeran, toman unos minutos para entender todo.

las imágenes realmente hablen todos en esta parte

Una vez que todo esto es conectado correctamente, la fuente de energía (batería de 9v) de la soldadura y enciéndala.
antes de conectar nada tienen una sensación alrededor de todos los componentes de control para cualquier temperatura, si se calientan, saque la batería y comprobar la parte inferior para soldadura de puentes y pantalones cortos, también Asegúrese de que todo coincide con los esquemas.

A continuación conectar sólo los auriculares y poner la ganancia total y escuchar cualquier estática, si todo está bien entonces conecte su reproductor de mp3 y tomarlo para una prueba de manejo. una vez más si algo no está funcionando, compruebe el circuito que el anterior

Ahora usted puede haber notado que usted no puede conseguir más allá de la mitad sin sufrir de distorsión, esto es debido a la alta ganancia, ahora reemplazaremos R3 con resistencias que bajarán la ganancia ahora sabemos que el circuito es estable.

2.0 aumento de KΩ 6
2.5 ganancia de KΩ 5
3.3 ganancia de KΩ 4
4.7 KΩ ganar 3
10 KΩ ganar 2

Mina reemplacé con un 2.2kΩstor para una ganancia de alrededor de 6 y esto funcionó bien para mí.

una vez que estés feliz con la ganancia, se puede llegar a poner en la lata

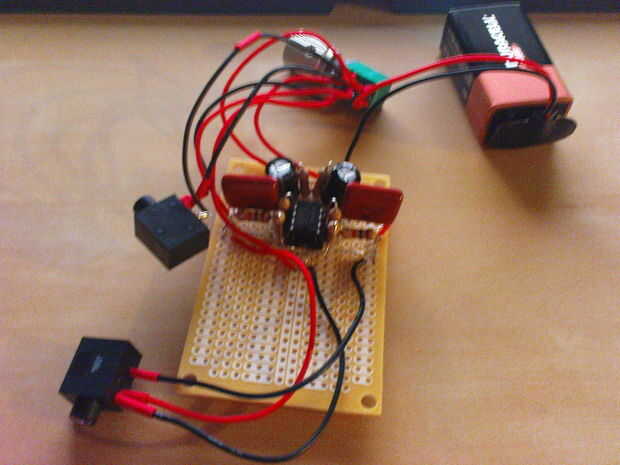

Nota: Las imágenes del amplificador final utilizan en este instructable muestra otro cmoy tengo donde fue utilizado un bote de Panasonic y se utilizó un interruptor en serie con la fuente de alimentación.
