Amplificador de audio y seguidor de envolvente para Animatronics (1 / 6 paso)

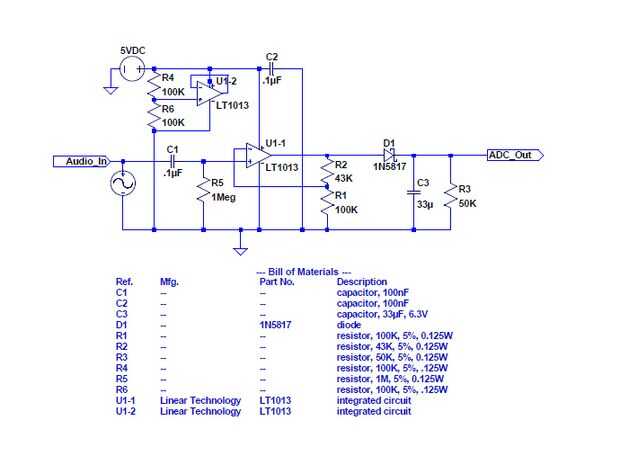

Paso 1: partes

  • PCB personalizado de ExpressPCB
    LT1013 Tecnología Linear Op Amp
    LM386 Amplificador de Audio
    2 - condensadores cerámicos de 100nF
    condensador, 33uF, 6.3V
    Diodo 1N5817
    3 - resistencia, 100K, 5%, 0.125W
    resistencia, 43K, 5%, 0.125W
    resistencia, 50K, 5%, 0.125W
    resistor, 1M, 5%, 0.125W
  • Trimpot de 100K Bourne, audio taper
  • 200K Bourne trimpot, forma cónica lineal
    jack de audio estéreo 1/8"
    Breakaway 0,1" pins de cabecera
