Amplificador de Audio sencillo - DIY (2 / 2 paso)

Paso 2: Diagrama del circuito:

Aquí sus esquemas y espero que todo lo que es claro en él. Pero si usted tiene cualquier pregunta usted es libre de preguntarme aquí. Prometo darle su cada respuesta.

Controlar la ganancia de salida con 10k potenciómetro (se prefiere un audio pote pote no lineal - pero puedes utilizar lineal también)

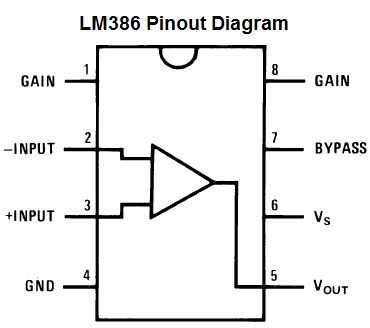

Puedes ver que los puntos 1-8 de la IC no está conectados. Usted puede conectar uno con el otro poniendo un condensador.

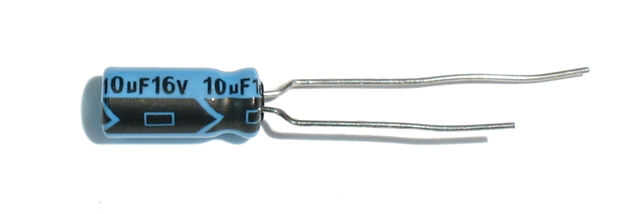

Para cambiar el sonido...??? Quitar el capacitor 100nf de pin 7 del IC y de la tierra. Vuelva a colocar el condensador 10uf entre patillas 1 y 8. Luego observar la salida de ganancia. Puede cambiar el valor del capacitor 10uf para establecer el tipo de salida.

Empezar a construirlo. Creo que puede hacerlo fácilmente.
