Amortiguación de ruido de los auriculares Bluetooth (15$) (2 / 4 paso)

Paso 2: La electrónica

Recomiendo instalar la batería en primer lugar, porque es la mayor parte así que si instalas más pequeño piezas de primera, no puede caber la batería. Utiliza una célula del Li-Ion 18650, pero cualquier 3.7V Li-ion se puede utilizar.

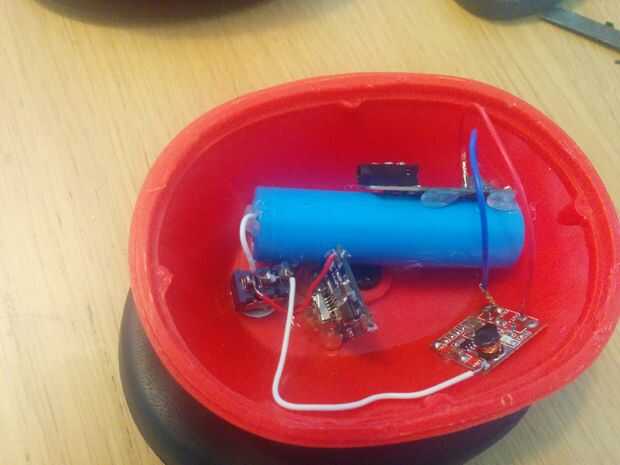

Después de instalar la batería en la carcasa, instale el resto de la electrónica de manera aún bastante fácilmente acceder a los terminales que necesita soldar los cables. También puede soldar todo junto primero, pero hace más difícil de instalar, porque el espacio es muy limitado.

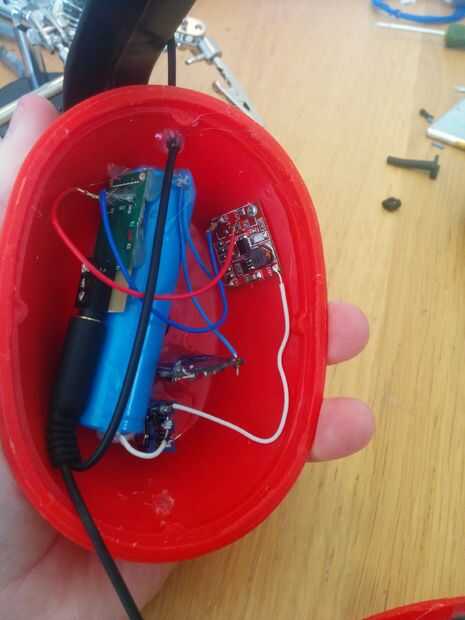

hacer dos agujeros pequeños en la parte superior de la carcasa izquierda y derecha de la protección auditiva para los cables a los altavoces. Soldar los cables de uno de los oradores y distribuirlo aunque los orificios. He instalado mi electrónica en la izquierda de la carcasa, por lo que el cable del altavoz derecho se dirige hacia fuera a través del agujero la cubierta izquierda y en a través del agujero en la derecha de la carcasa y luego resoldered al altavoz. Tuerza el alambre alrededor de la diadema, por lo que parece apretado, pero no tan apretado que no se puede ajustar.

Los altavoces están conectados al módulo bluetooth via el Mini Jack que ya estaba en ellos. (ésta era la forma más fácil de hacerlo, puesto que mi módulo bluetooth ya tenía una salida minijack)

Conecté la batería a través de un interruptor SPDT, por lo que el circuito tiene un "modo de juego" donde el módulo bluetooth obtiene la energía de la batería vía el paso mientras se desconecta el controlador de carga y un "modo de carga" donde usted no puede reproducir música con ellos, pero únicamente acusarles. El "modo de carga" también funciona como "Modo OFF" cuando no está conectado a una fuente de carga.

No es realmente necesario utilizar 3-5v-> Step-up, como el módulo bluetooth 5v ok sin él, pero tiene un poco más ruido en la música cuando no lo utilice y me resulta muy molesto.

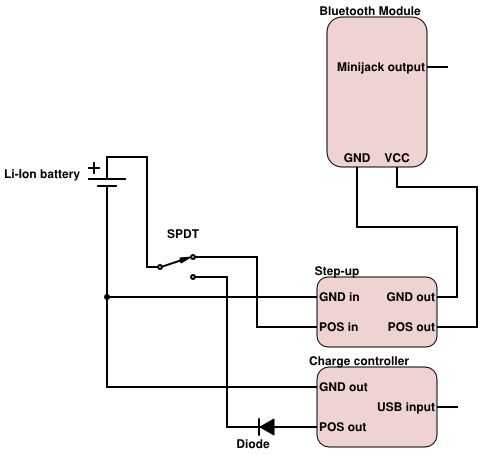

He incluido un esquema anterior que debe mostrar detalladamente exactamente cómo yo he conectado la electrónica, y probablemente obtendrá información mucho más mirar que me describe cómo hacerlo :)
