Amiibo NFC Reader! (2 / 6 paso)

Paso 2: Construir el escudo de NFC controlador

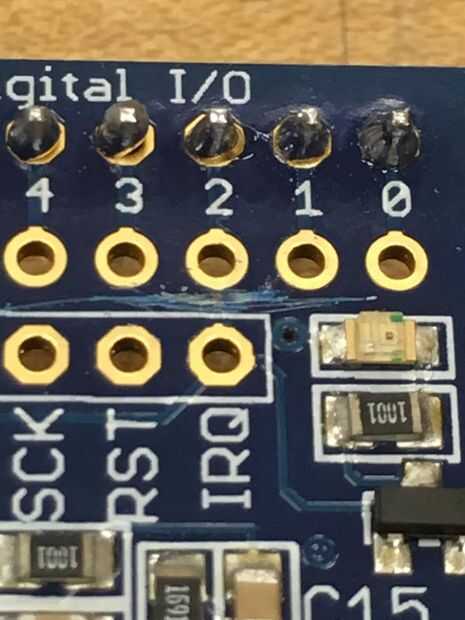

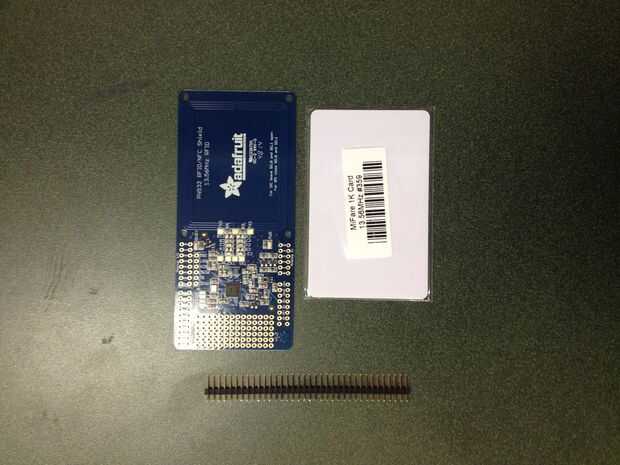

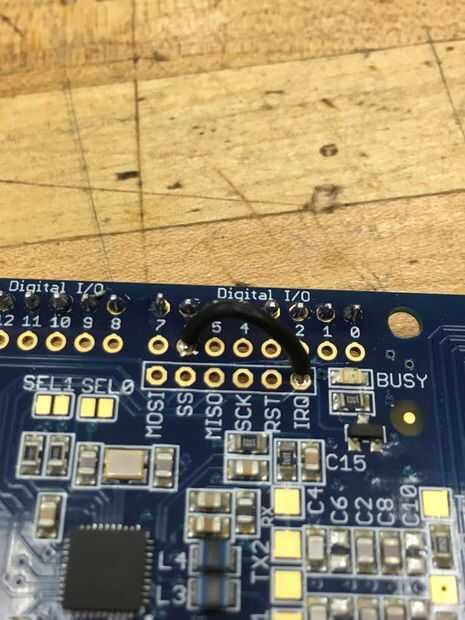

El escudo de controlador NFC es el más simple de los dos escudos para la construcción. Una mayoría de él viene previamente construida, aunque varias cabeceras se deben soldar en. Corté las cabeceras para tener el número correcto de clavijas para el uso. Para ello, necesitarás uno con 6 pines, dos con 8 pernos y uno con 10 pernos. Una vez que aquellos han sido soldados en, debe cortar la conexión entre la IRQ y el pin 2. A continuación, crear una conexión a IRQ a la clavija 6, como se muestra arriba.
