Paso 5: Construir! PT. 3.

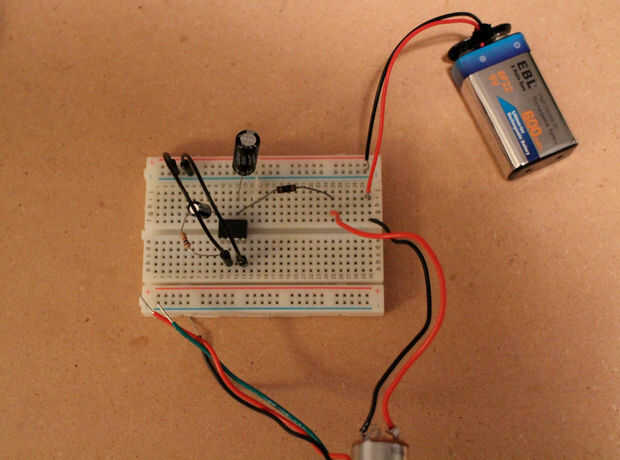

1. soldadura de los componentes restantes de la placa PCB con las almohadillas de PCB o cables (protoboard en la foto para mayor claridad).
Esta es una de muchas formas de acercarse a esto:

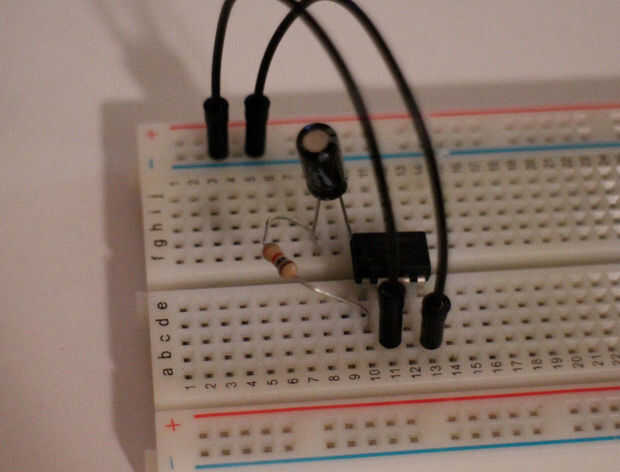

A. conectar LM386 pines 2 y 4 a tierra.
B. Conecte el resistor de 1kOhm y 10 microF condensador del LM386 pin 1 al pin 8 (pierna más corta (pin negativo) del capacitor se conecta al LM386 pin 8).

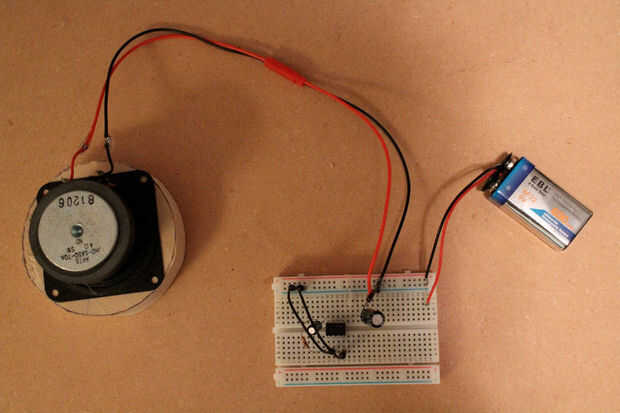

C. Conecte la pata larga (polos positivos) del condensador 220 microF al LM386 pin 5. Conecte un lado de la resistencia de 10 ohmios a la pata corta del condensador y al otro lado de la resistencia a tierra. Conecte el positivo del altavoz a la pata corta del condensador y el cable negativo a tierra.
D. Conecte un lado del resistor de 10 ohmios al LM386 pin 6 y el otro lado positivo de la batería (con interruptor). Conectar pata larga de 220 microF condensador al LM386 pin 6 y pata corta a la tierra.

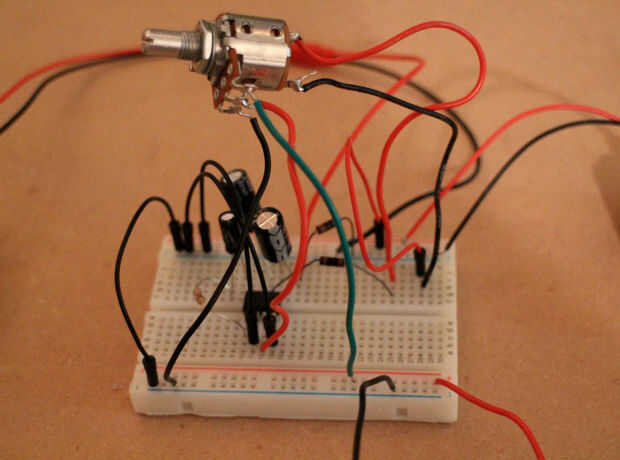

E. conectar el potenciómetro 1 a tierra, pin 2 a pin del LM386 3, y pin 3 a la entrada de audio positivo.
F el. Conecte la entrada de audio negativo a tierra.
