Paso 4: Preparación de los diferentes componentes

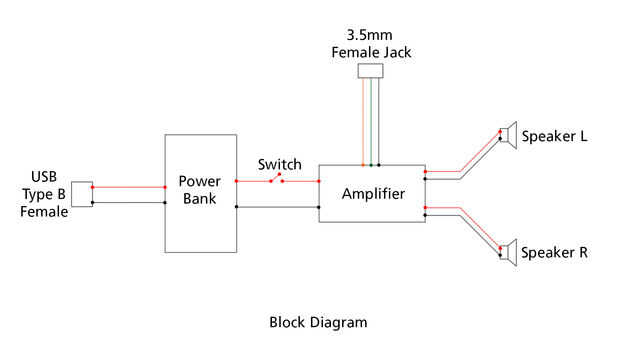

Diagrama de bloques de la instalación se da en las imágenes
Fuente de alimentación para amplificador

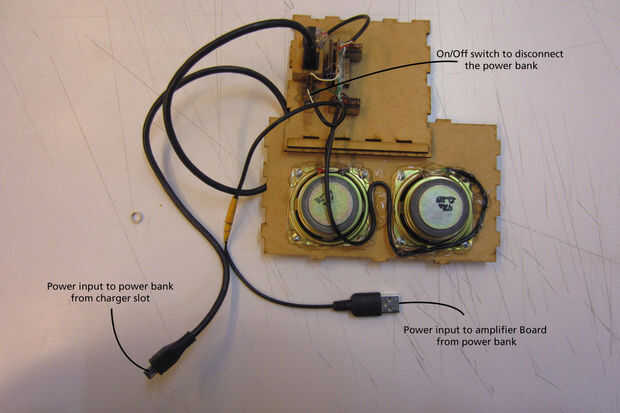

Amplificador no podía conectarse directamente al Banco de potencia. Un interruptor fue soldado entre el amplificador y el Banco de la energía que se puede eliminar la descarga de la batería. Pegamento en el panel de la derecha en la ranura de alimentación el interruptor de On/Off. Tenga muy cuidado cuando usted pegamento el interruptor como el pegamento podría bloquearlo. Yo seguí en conmutar el interruptor cuando el pegamento se seque.
Audio en circuito
Jack 3,5 mm fue cortado y en su lugar un jack hembra de 3,5 mm fue soldado a la placa del amplificador. Super pegue al conector hembra de 3,5 mm en el audio del panel de la derecha en la ranura
jack de 3,5 mm fue eliminado porque es una de las partes más venerable en el altavoz. Por lo tanto, arreglarlo roto una vez sería un problema como los altavoces completamente sellados. Cable AUX puede ser reemplazado fácilmente si está dañado.
Dial del potenciómetro

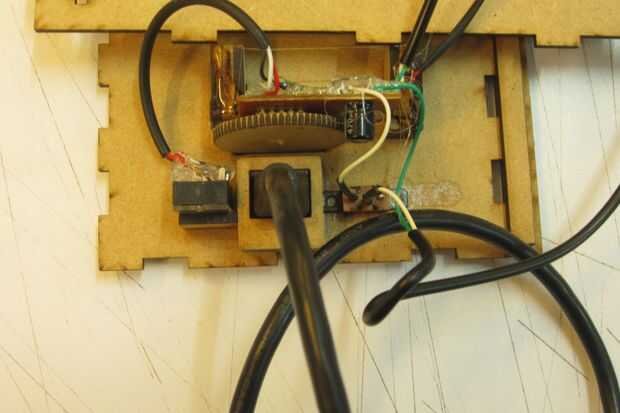

El dial del potenciómetro en el tablero amplificador estaba teniendo demasiado pequeño una circunferencia. Un corte marcado de láser fue superglued en el plástico de uno por lo que se puede acceder en el panel derecho.
Montaje de amplificador

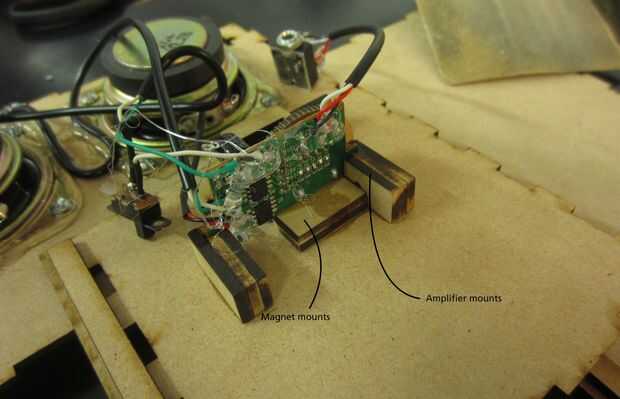

La Junta amplificador tuvo que montarse en el panel derecho y para que tenía que pegamento dos montajes amplificador y montaje de un imán. Tendrás a pegamento dos de estos dos el panel de la derecha y tener que ajustar el dial del potenciómetro en la ranura de volumen. Había cortado algunos montajes de imán extra que he utilizado para colocar el tablero amplificador para hacer el movimiento de la esfera lisa.
Montaje de altavoz
Monte el altavoz con los tornillos que se tomaron de la caja del altavoz original. Usted necesita asegurarse de que los altavoces estén sellados desde la parte posterior con pegamento caliente.
Montar USB tipo B

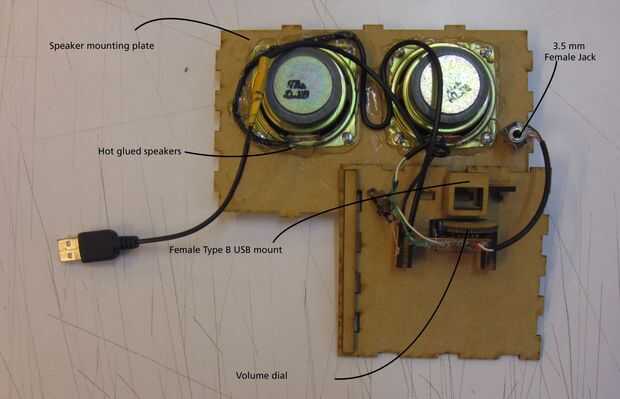

Pegamento 4 del USB se monta para formar una cavidad en la que se puede insertar el cable. Pegamento del lado hembra del cable en los soportes y luego todo al panel de la derecha delante de la ranura del cargador.
Los altavoces de la soldadura
La soldadura de los altavoces a la placa del amplificador. Asegúrese de comprobar la polaridad de los altavoces.
El Banco de potencia de montaje

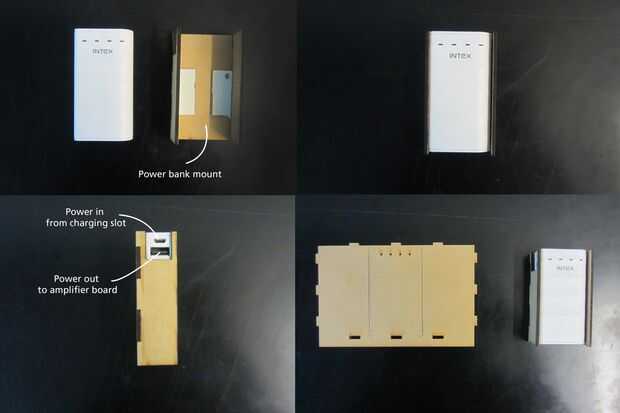

He hecho un montaje para mi banco de energía con paneles MDF de lasercut. Os no he adjunto el archivo para como los bancos de potencia variará. Mi banco de energía tenía 4 indicadores led para mostrar el nivel de batería. Había hecho 4 agujeros correspondientes en el panel superior para indicar el nivel de batería. Usé cinta de espuma de doble cara para fijar mi banco de potencia en la caja del MDF. Entonces utilicé pegamento para fijar el ensamblaje del panel superior.
Pegué un trozo de hoja cartucho detrás del patrón del ecualizador en la parte trasera para detener el aire que se escapa de él.
Puse pegamento caliente en las soldaduras para que los cables no salen.
