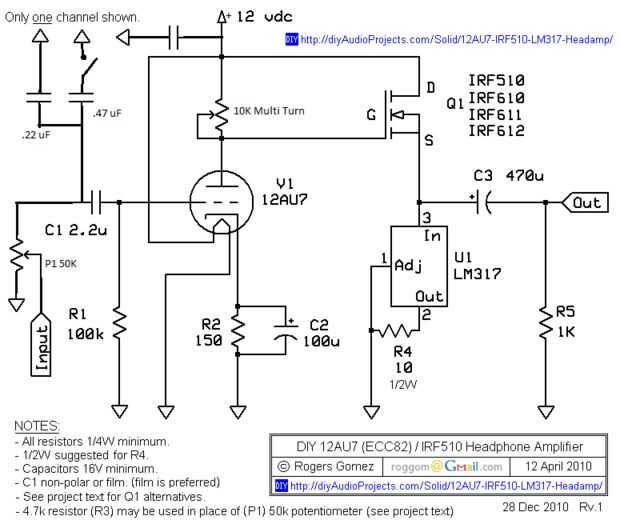

Paso 1: El circuito
-El circuito es simple. Utiliza sola doble triodo tubo. Esto permite que el circuito amplificar ambos canales (izquierdos y derecho) con un tubo. También se usa MOSFETs como los seguidores de los tubos. Seguidores de tubo requieren el uso de un transformador de salida-esto muerde gravemente a la eficiencia y el tamaño del circuito (y hace más costoso)
-El circuito utiliza un LM317 como fuente de corriente constante. Esto significa que menos energía es disipada a través de él, lo que sería si un resistor se utiliza para establecer la corriente, haciendo más eficiente el circuito.
-El tubo 12AU7 utilizado utiliza 12,6 voltios la tensión del calentador y puede funcionar con una tensión de placa tan baja como 12 voltios. Operando en este bajo de una corriente puede afectar el rendimiento ligeramente. Pero su eficacia todavía bastante para lo que estamos haciendo aquí.
TODO EL CRÉDITO PARA EL CIRCUITO ORIGINAL VA A ROGERS GÓMEZ EN DIYAUDIOPROJECTS.COM.

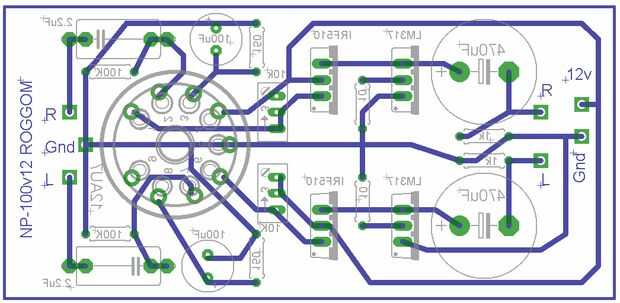

Nota::: El enlace que tiene información mucho más técnica y algunas instrucciones de armado del circuito, incluyendo ajuste de bias de los tubos y tal. Por esta razón paso gran parte de las instrucciones de esa página. También tiene los archivos para el circuito en CAD e imágenes para el PCB. No quiero cortar sus páginas vistas, por lo que este Instructable pretende ser una adición a su proyecto y mostrar mi opinión, así como proporcionar algunos archivos para hacer un modelo 3D para el recinto.
He modificado el circuito levemente de la original en el sitio Web. Las modificaciones incluyen un condensador de 1000uF en la potencia de entrada para reducir la posibilidad de ruido así como condensadores de .22uf en la entrada por la misma razón de audio. También he añadido un corte alto conmutable, puesto que los Grados pueden ser un poco brillante cuando se escucha a un volumen alto a ciertos tipos de música. Tengo que decir sin embargo, apenas alguna vez usar esta función. Encontrar el sonido a ser grande como es.
