Almohadillas de soldadura perfboard (3 / 6 paso)

Paso 3: Perfore una almohadilla de cobre

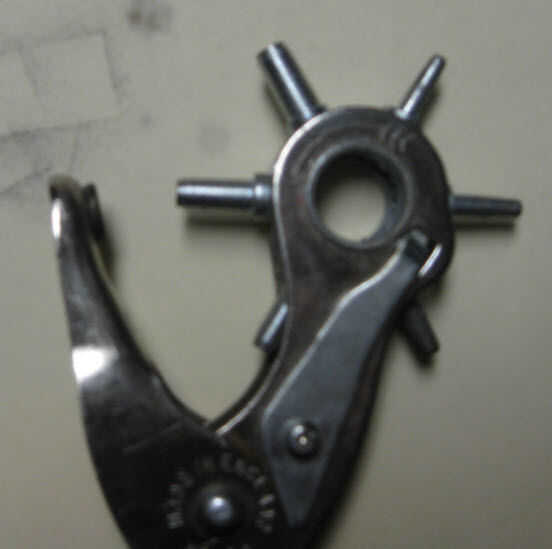

  • Seleccione el tamaño deseado de golpe girando la cabeza de golpe hasta los compañeros de tamaño correcto con el yunque de la herramienta. Usar lo más práctico para su aplicación ya que es más fácil trabajar con los cojines más grandes que pequeños. Sin el trabajo en su lugar, apriete el punzón para asegurarse de que el golpe muere compañeros perpendiculares al yunque.

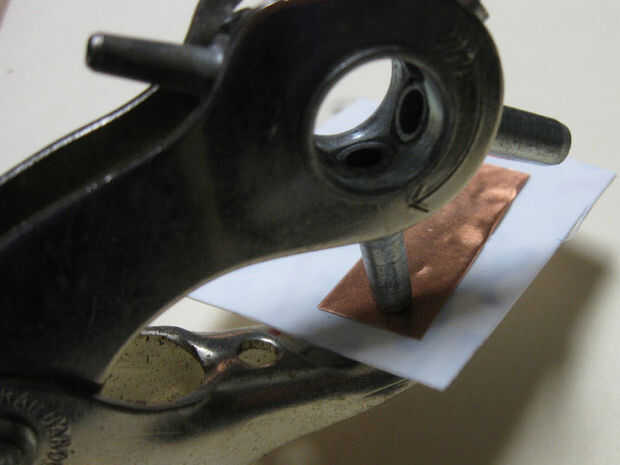

  • Suelte el apriete y coloque la hoja de cobre respaldada con la almohadilla de plástico entre las mandíbulas de golpe.

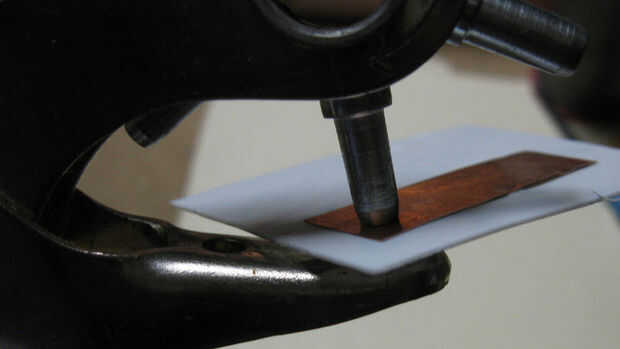

  • Apriete firmemente las asas hasta que sienta el golpe cortado a través de la almohadilla. Relajar la contracción ligeramente lo suficiente como para convertir el trabajo a través de 90 grados sin deformar la lámina de cobre. Apriete otra vez y repetir otra a 90 grados. Esto asegurará que el punzón atraviesa todo el camino alrededor de la almohadilla si su golpe tiene la edad como la mía.
  • Suelte los mangos y eliminar el trabajo de la hoja/cojín del golpe

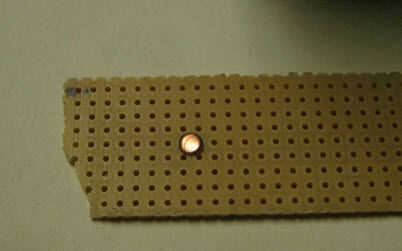

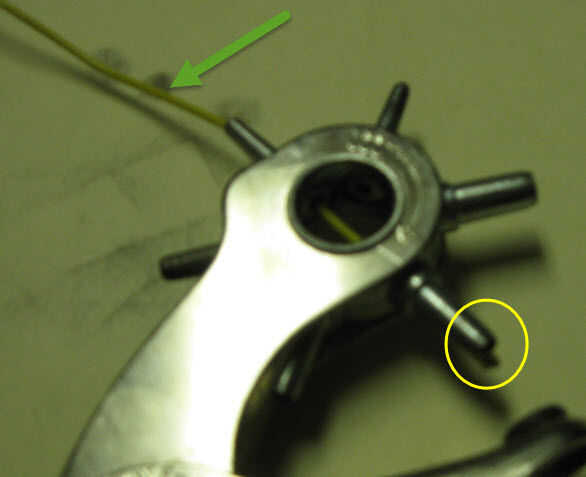

  • El disco de cobre (pad) debe quedar dentro de la die punch - Poke una longitud corta de cable a través del dado opuesto y medio usado. Retire la almohadilla de cobre con un par de pinzas y coloque sobre el desecho de perfboard.
