Almacenaje Modular envien (1 / 6 paso)

Paso 1: Herramientas, materiales y archivos

HERRAMIENTAS

  • Láser de corte o fresadora CNC. Usaba un lastercutter, pero los mismos archivos que trabajan muy bien en un router CNC estándar.

Opción de baja tecnología: Si no tienes acceso a nada como esto, use los archivos que he proporcionado como plantillas. Imprimir las piezas, cola en spray para la madera contrachapada (uso algo así como Super 45 puesto que será un palo fácilmente) y seguir las líneas con una sierra de calar. Si usted tiene cuidado y tómese su tiempo, terminarás con el mismo resultado.

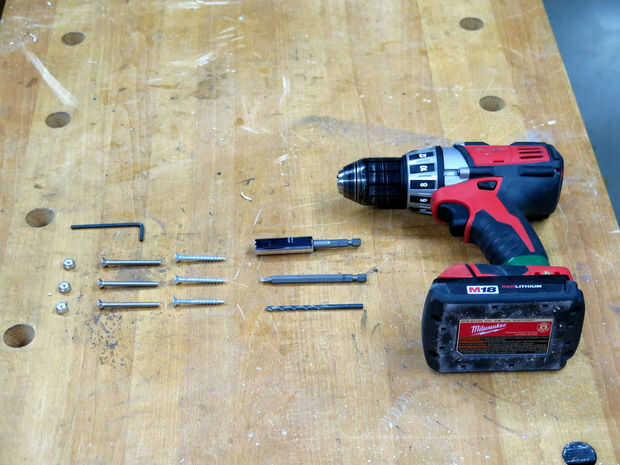

  • Taladro manual o taladro, pedacitos de taladro. Deberá perforar agujeros para los tornillos y bolsillos avellanados de las cabezas de los tornillos y tuercas.

MATERIALES

  • Madera contrachapada. Usé 3/4" grado de acabado de chapa de madera de arce para las cajas y 1/4" para los espaciadores. Si utiliza los archivos he publicado aquí, el material de la caja tendrá que ser 3/4" densamente (realmente. 71"), y su material espaciador debe ser 1/4" densamente.
  • Hardware.
    • #10 x 1 3/4" tornillos cuadrados #2.
    • 10/24 2" de cabeza plana tornillos de máquina.
    • tuercas de 10/24.

ARCHIVOS

  • Los archivos aquí incluidos fueron hechos en inventor y destinados a ser utilizados en un shopbot. Las piezas en el archivo de Inventor tienen bolsillos empotrados para los espaciadores que permitan facilitar el montaje y la alineación más relieable, pero desde nuestro shopbot es fuera de servicio por el momento, hice una versión más simple que no involucra bolsillos CNC fabricado.
  • Estos archivos le darán una suspensión y tres cajas con una hoja de madera contrachapada de 3/4", y también incluyen a los separadores de redonda gruesa de 1/4".
