Paso 3: La electrónica

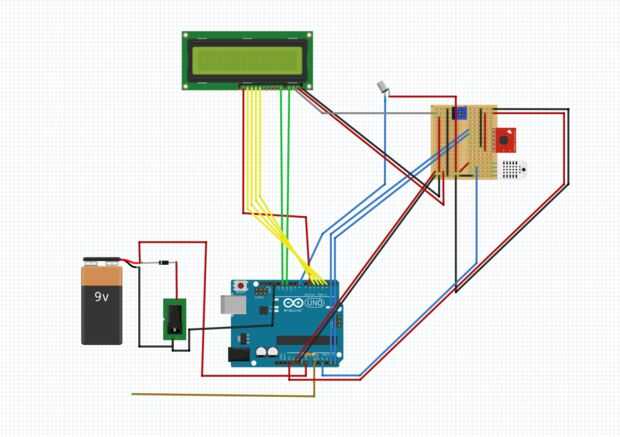

Este paso es el más complicado, por lo que también he realizado una representación visual de todos los componentes y la forma en que están conectados mediante un programa llamado Fritzing. Digo que es el más complicado porque tuve que poner todo junto desde el principio en un protoboard y luego tomar todo mi trabajo de la placa y soldar a una placa perforada, pero por suerte, puesto que ya he hecho todo eso, usted puede directamente de la soldadura lo en la placa perforada.
Debe tener claro qué cable va donde. Lo único que creo que debo mencionar es que lo gris a la parte inferior derecha de la pantalla LCD es el interruptor de inclinación, que se conecta al pin 8 en el Arduino.
Si usted tiene otros problemas de averiguar qué conecta con qué, me preguntan en los comentarios o abrir el archivo que lo he subido a este paso con fritzing, que es para descargar gratis. Allí podrás coloca el ratón sobre cada conexión y saber exactamente donde va al alambre.
Lo que ves que sale del pin A0 son la antena de la sonda para la función de la EMF, y también conectado a este pin es el 3.3MΩ resistencia que conduce a la tierra.

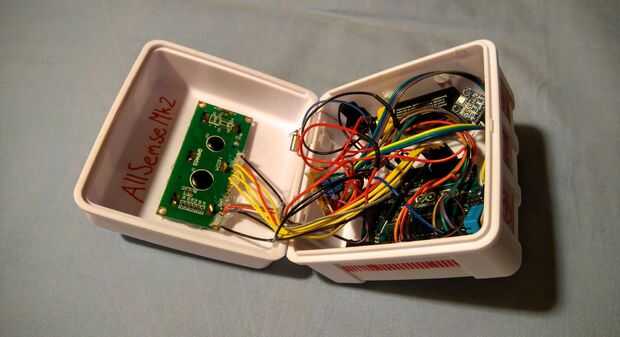

Puede ser un poco difícil de mantener todos los cables, por lo que he utilizado pegamento caliente para pegar los cables como les fui soldadura a las diferentes partes, de lo contrario seguir saliendo.
