Alimentación de red adaptador de herramienta (4 / 9 paso)

Paso 4: La placa de circuito

La mayoría de lo que hace la placa de circuito no es necesario para lo que queremos para este proyecto. Sin embargo necesitamos para deshacerse de cualquier circuito que cerrar o limitar la potencia como se hace cuando una batería se está cargando. Solo mirando el circuito, parecía bastante simple pero quería proceder con cuidado.

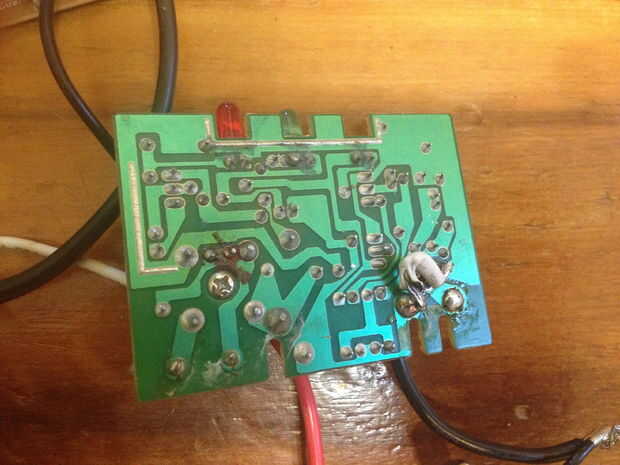

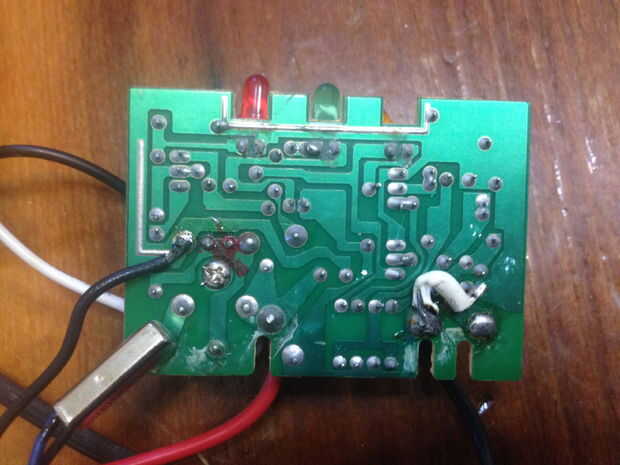

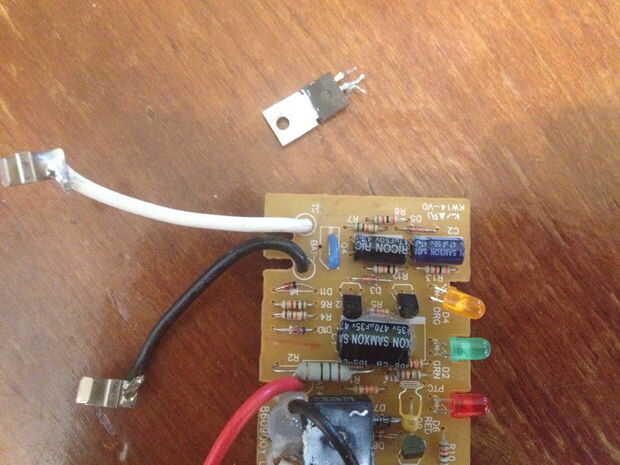

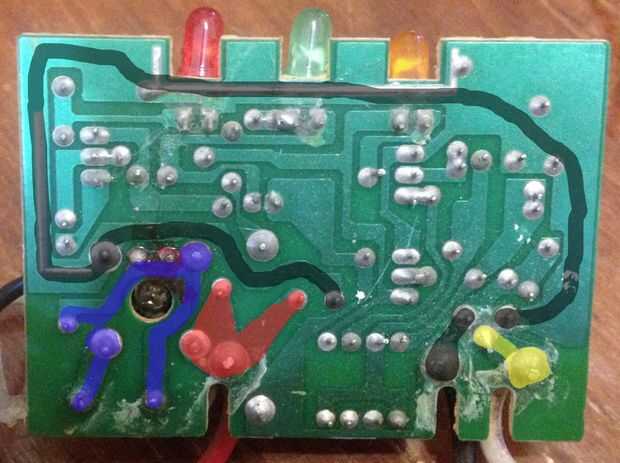

La foto de arriba muestra cómo poder se enruta a través de la Junta. Al final del bucle negativo, hay un transistor de potencia que sirve como un interruptor para apagar la alimentación. No queremos por lo que debe ser desactivado. Saqué el transistor y poner un puente a través de él. Este es un paso innecesario porque no hay una manera más fácil en el transistor. Incluyo lo que hice aquí porque podría ayudar con encontrar un cargador de otro modelo o marca. Después de deshabilitar el transistor con un puente, podría correr la herramienta el circuito cargador.

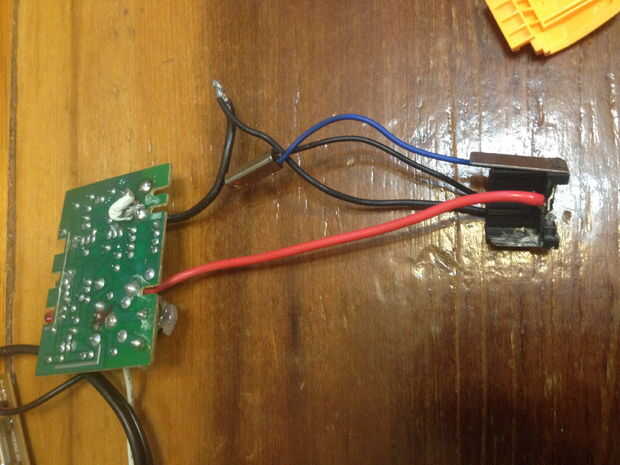

En el final. Había soldado el cable negativo desde el terminal hacia el lado negativo del rectificador puente. Esto era mucho más simple.
