Alimentación bricolaje (5 / 6 paso)

Paso 5: Conecte fuente de alimentación y las conexiones de prueba

1. fuente de alimentación en el uso de cable de escritorio.

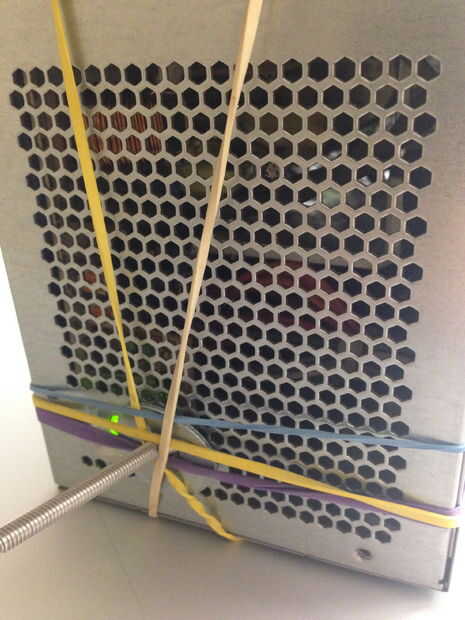

Una pequeña luz se encenderá cuando la fuente de alimentación está encendido. Puede que deba "SantiagoDumbledore" un interruptor para mantener (ver arriba foto con tornillo + gomas).

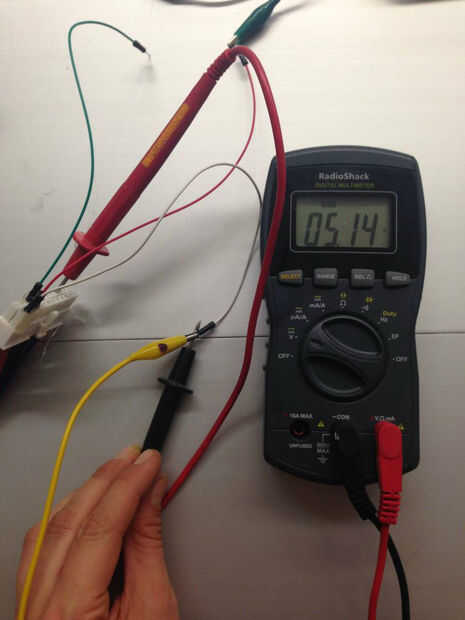

2. usar un multímetro, medir el voltaje a través de los pines del conector mayor.

El color de los hilos proporciona información acerca de cada función de pins: es negro, y rojo es positivo VCC.

Hay probabilidades de conector de sola tierra.

3. encuentra donde el voltaje de 12 VDC y 5 VDC 3.3 VDC. Marque estos pines y el conector en el conector de tierra.

Hay un perno que suministra 12 VDC y unos pocos que suministran 5 VDC y 3,3 VDC.
