Alcancía electrónica (3 / 7 paso)

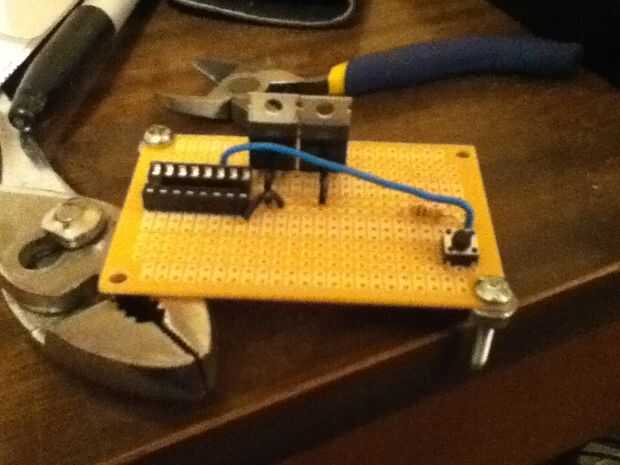

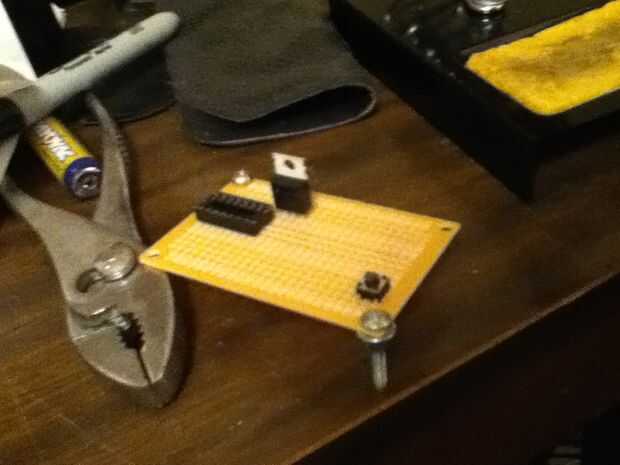

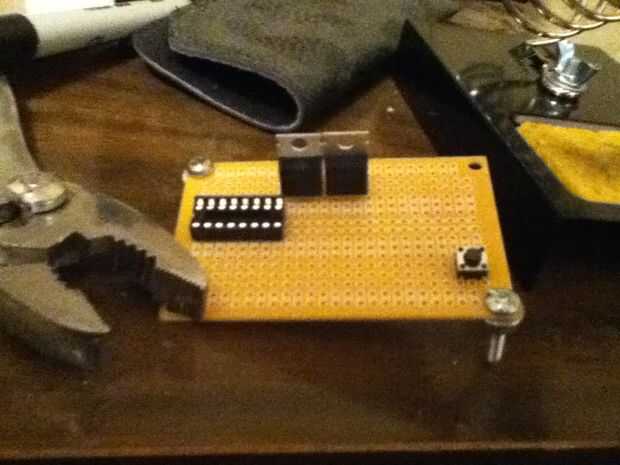

Paso 3: Montar los reguladores y DIP Socket y botón

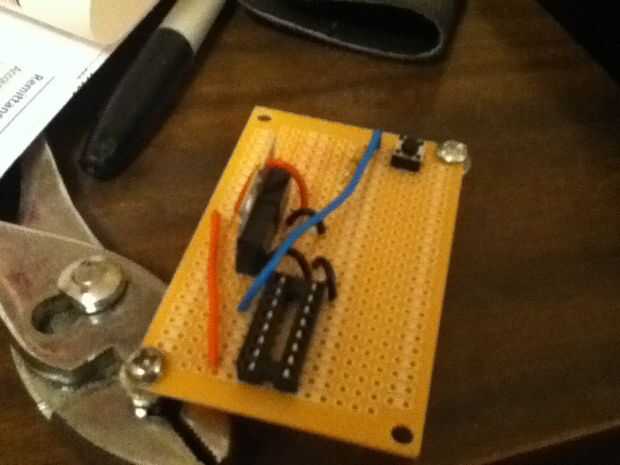

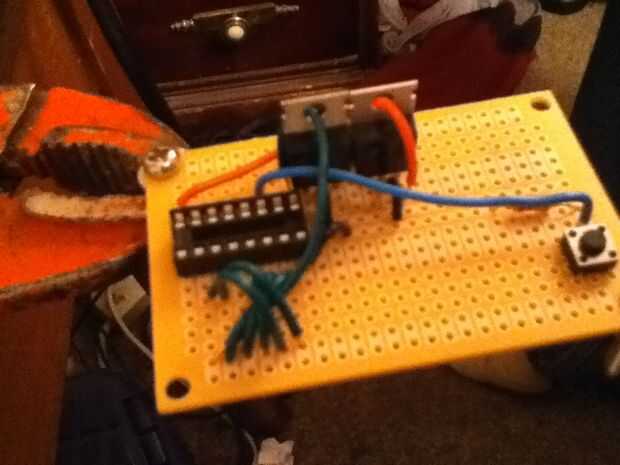

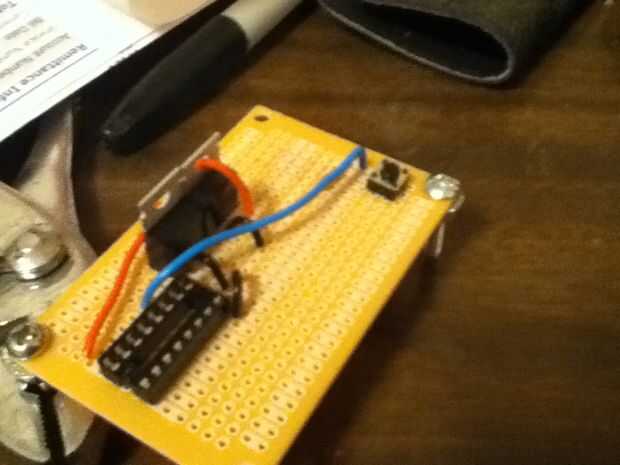

La toma es para evitar el 4040 por sobrecalentamiento durante la soldadura. El botón es reiniciar el 4040. Esto es necesario en el arranque inicial porque se emitirá un valor aleatorio. Montamos primero estos elementos porque son los más grandes. Bueno, menos el botón. Pongo mi botón en la esquina inferior de todo lo demás para facilitar el acceso. Su plan puede ser diferente. A mantener el circuito de la misma. Empecé por conexión V < sub > en < / sub > a los reguladores y los reguladores a su dispositivo de potencia respectivamente.

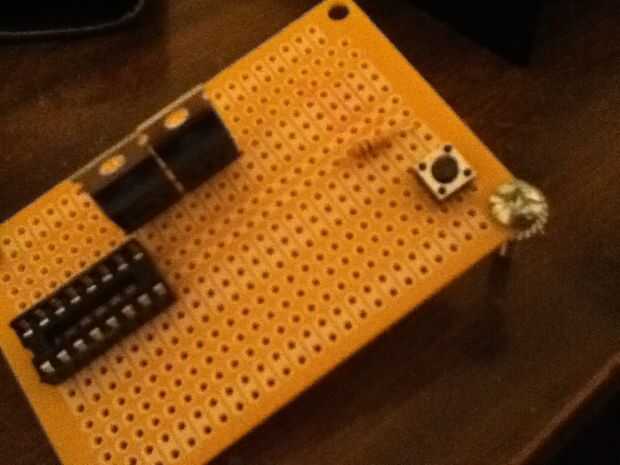

También conecté un resistor de 10 K al botón y respecto al pin de reset en el 4040. Puse el botón de la línea 5 de la V y la resistencia a la línea de V 0. Entonces fui y había conectado todas las líneas de tierra a la línea de V 0.
