AlarmingTweet (3 / 6 paso)

Paso 3: Conectar el Arduino

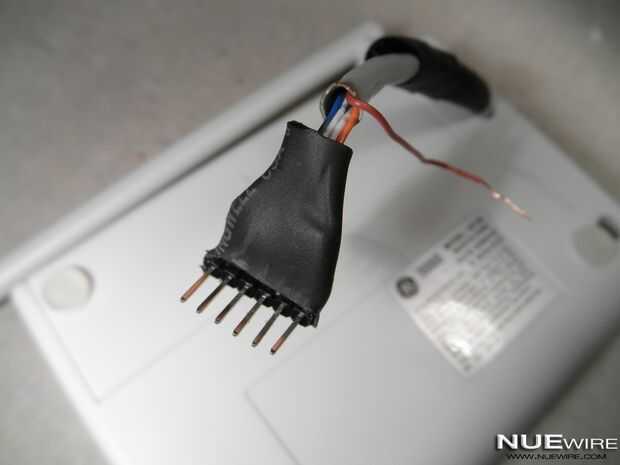

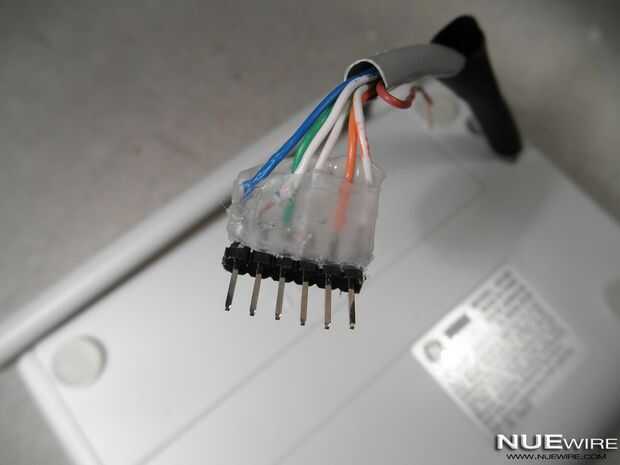

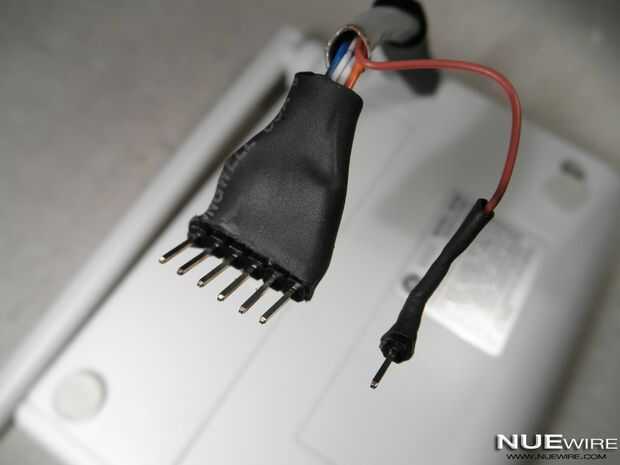

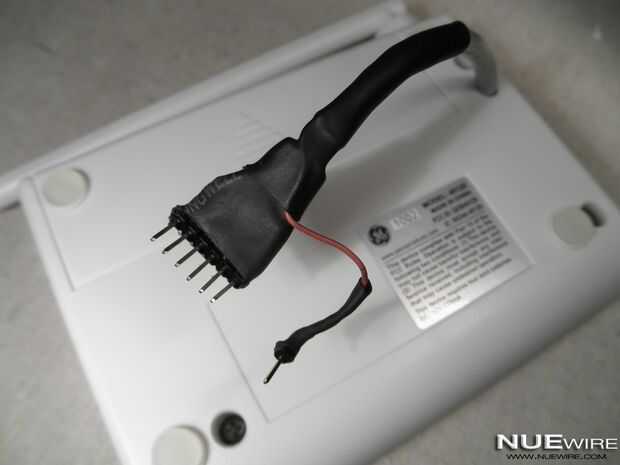

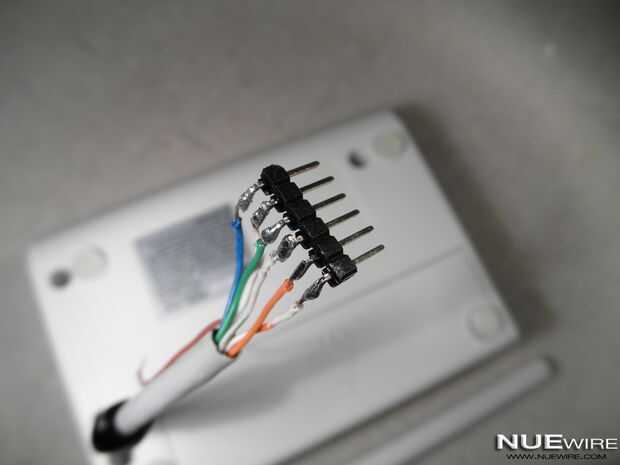

Diapositiva calor tubería del encogimiento del cable luego romper una fila de 6 cabezales de ángulo recto y los cables de LED 6 les de la soldadura. Una vez soldado cubierta de los cables con pegamento caliente para aislamiento añada y algunos adicional tubo termoencogible para cubrir. Esto le dará una buena sólido conector para enchufar en el Arduino. Tenga cuidado cuando encogiendo sobre el pegamento caliente como a derretirse si se pone demasiado caliente. Repetir el mismo proceso para el cable de tierra con un solo encabezado y luego deslice el calor encogimiento de la tubería hasta el cable retráctil todo juntos.

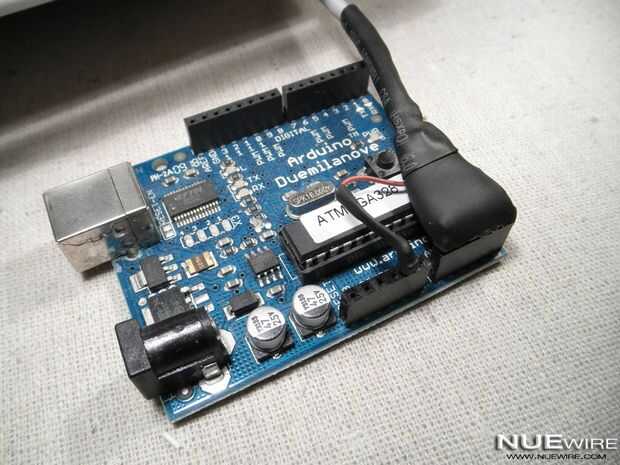

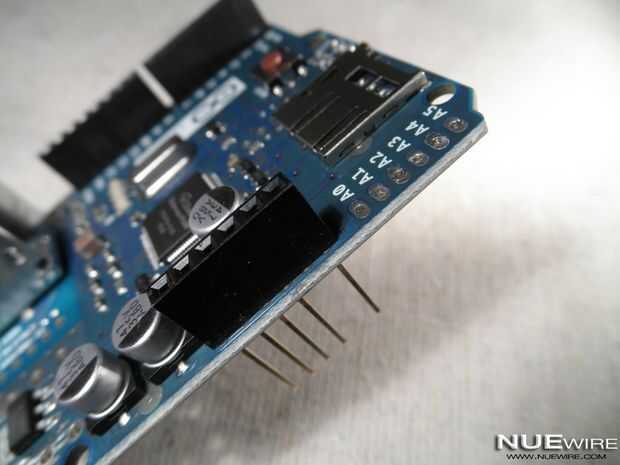

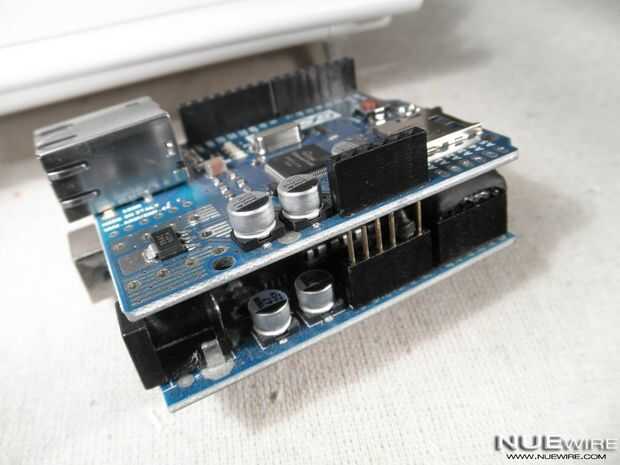

Dado que el recinto del proyecto de Arduino no permite realmente mucho que agregar por encima el escudo de Ethernet necesitamos hacer algunas modificaciones a la misma. Necesitamos sacar el bloque de encabezado hembra 6 pines analógicos y clip de uno de los pines GND. Una vez completado el enchufe en el centro de Control de cable y pila el shield Ethernet en la parte superior.
