Paso 2: Preparar el centro de Control

De mis pruebas aparece el centro de Control envía aproximadamente 3,3 voltios a cada LED continuamente en el ánodo y luego hunde la corriente en el cátodo cuando enciende el LED. Para leer el estado del LED se conecte un cable para el ánodo y el monitor con un análogo del perno en el Arduino. Cuando el LED está encendido no leemos unos 3, 3V y cuando se enciende se lea poco < 0, 5V o no tensión como el actual se hunde a través del LED.

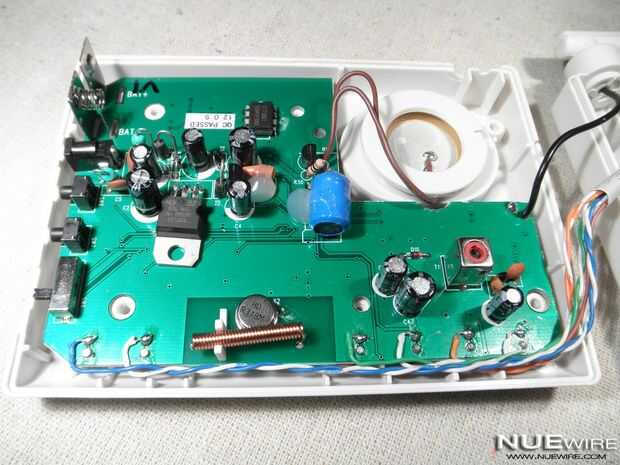

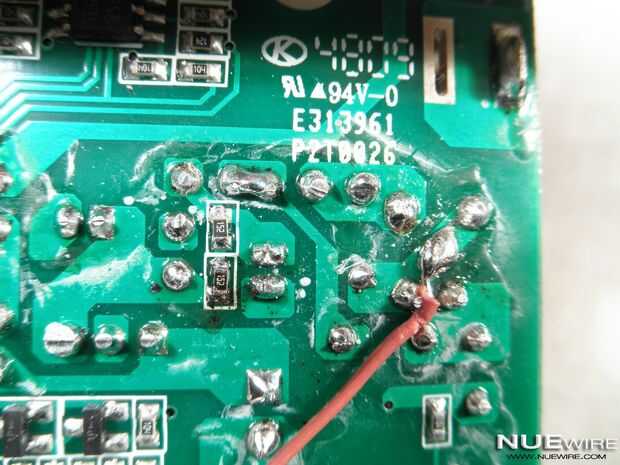

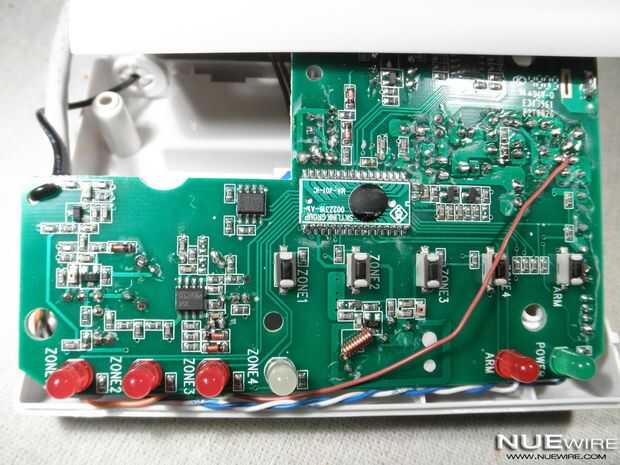

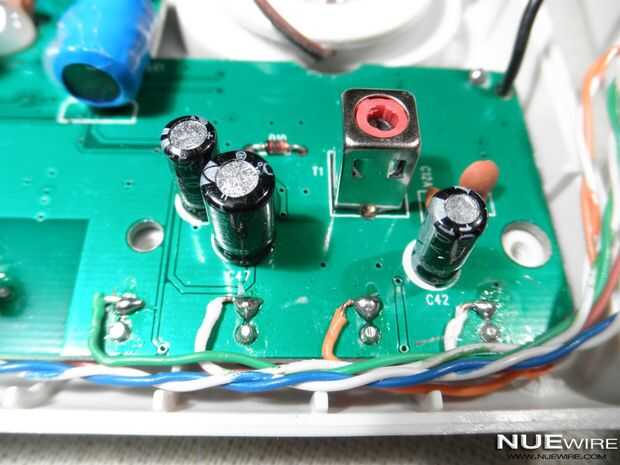

Una vez abierto el caso necesitamos 7 cables en la placa de circuito del centro de Control de la soldadura. 1 alambre para cada uno de los 6 LED y 1 para la tierra. Para los LEDs que vamos a soldar los cables en la espiga de cada LED es más lejano lejos del borde de la placa de circuito. Tenga cuidado de no puente la conexión entre las dos clavijas al soldar. Para el suelo necesitamos voltee la placa y soldar al pin externo de la toma de barril.

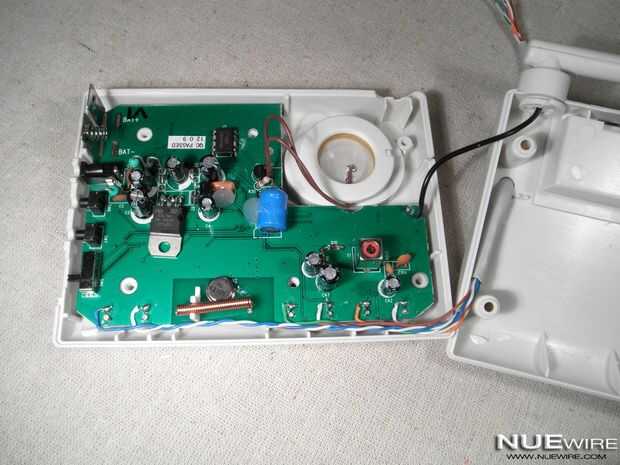

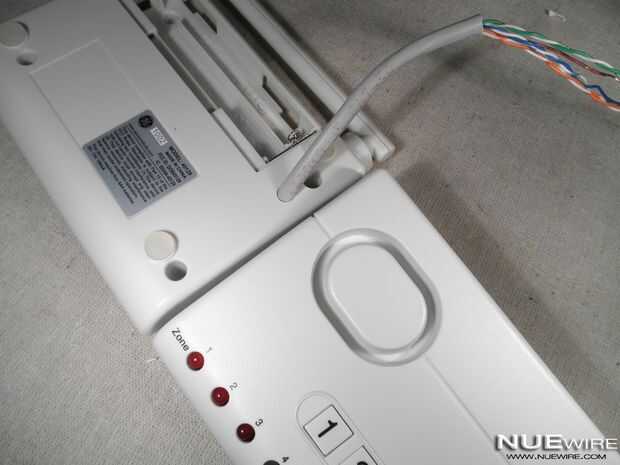

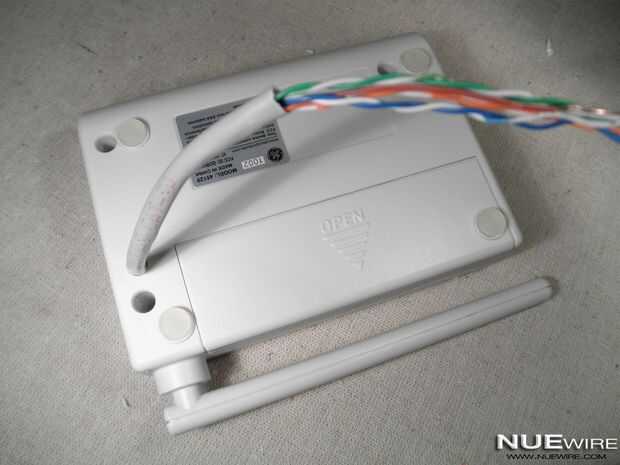

Trate de mantener los cables lo más cortos posible y distribuirlos a lo largo del borde del tablero al lado con la antena. Después de soldar, perforar un agujero en la parte posterior de la caja y el cable a través de como se muestra.

Es útil anotar que cable está conectado al que LED.

Nota: El residuo blanco en el tablero estaba presente desde la fábrica.
