Ajuste de los potenciómetros en un tipo de máquinas A serie 1 (3 / 5 paso)

Paso 3: Ajuste de los potenciómetros

CON MULTÍMETRO

Ahora su objetivo es ajustar el potenciómetro en cada controlador de motor paso a paso a un valor de 0.43V para máquinas de 24V y 0.22V para máquinas de 12V. (Si el número de serie de la impresora es superior a 1000, entonces tienes una máquina de 24V.)

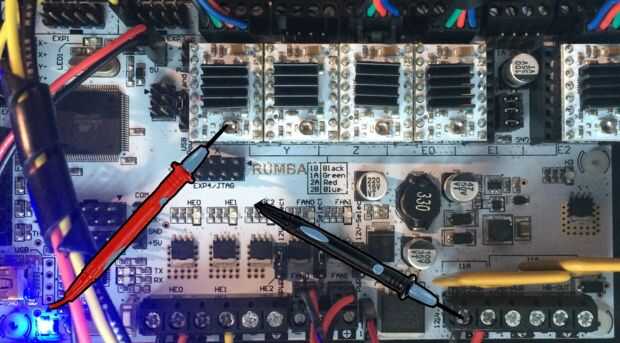

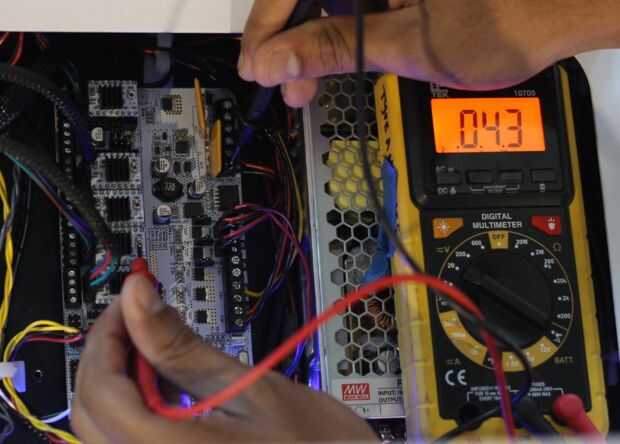

Para ello, coloque las puntas de prueba del multímetro como se muestra en la imagen y observe el valor en el multimetro. El multímetro debe leer 0.43V o 0.22V. Si es cualquier otro valor, utilice el destornillador cerámico para girar el potenciómetro en sentido horario o antihorario para aumentar o disminuir la tensión, respectivamente.

POR LA OREJA

Si no tienes un multímetro, también puede tratar de ajustar lo potenciómetros de oido

Al ajustar el potenciómetro de paso a paso, a partir de la parada, aquí está la progresión:

1. ningún movimiento - mantener ajuste de voltaje hasta
2. movimiento y un gemido agudo. -acercarse
3. el gimoteo paradas y motores mover normalmente - este es el lugar feliz para los controladores paso a paso!
4. los motores de inicio clic, lentamente, luego más rápido como sigue aumentando - tensión es demasiado alta, gire hacia abajo.
