Paso 2: Obtener los códigos de
El control remoto de los sistemas de aire acondicionado tienen siempre una pantalla con la configuración. Al pulsar cualquier botón, el IR led envía todas las configuraciones que se muestran en lcd el control remoto, además de la modificación pulsando ese botón.
Todos los otros controles remotos (TV, DVD, HiFi...) son diferentes -> cada vez que presione el mismo botón, obtendrá el mismo código corto. Pero esa es otra historia bonita.

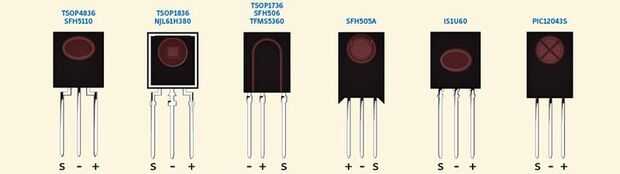

Para hacer el receptor, podemos utilizar nuestro arduino (UNO es suficiente) y el receptor de infrarrojos. Por favor vea la foto de arriba con pocos modelos y pinout. Basta con mirar la cubierta y los pernos. En mi caso, es el primero en la lista.

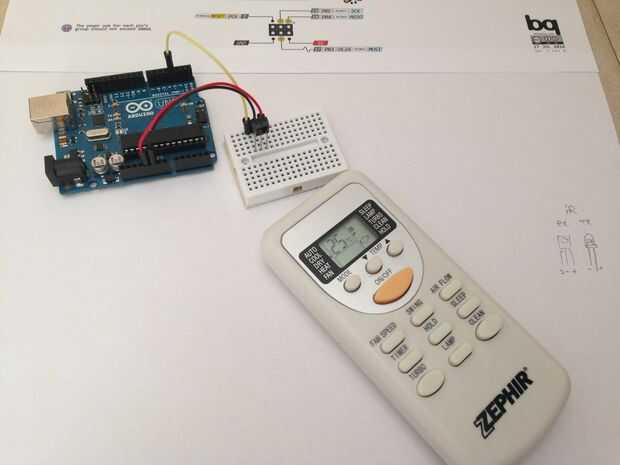

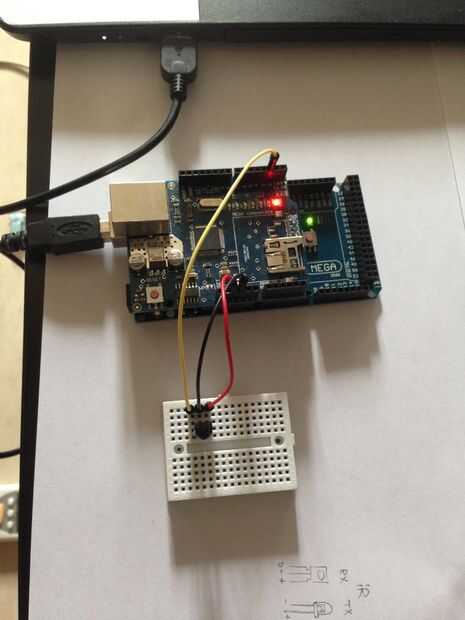

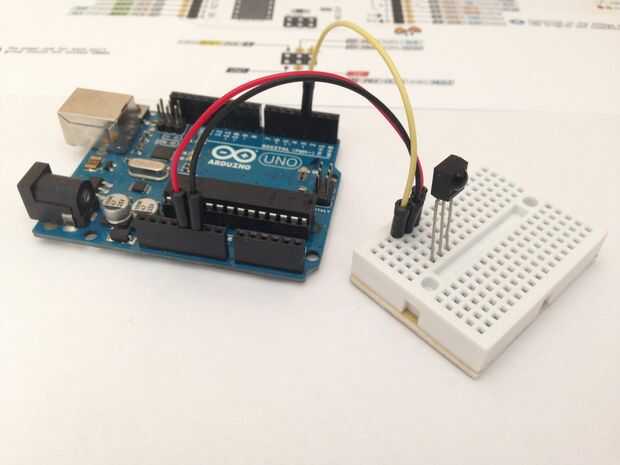

Poner el receptor en el tablero y conectar + 5V, - a GND y S al arduino Digital 2. Conectar el arduino al ordenador y descargar el sketch de arduino "Long_IR" aquí abajo y cargarlo en el arduino.

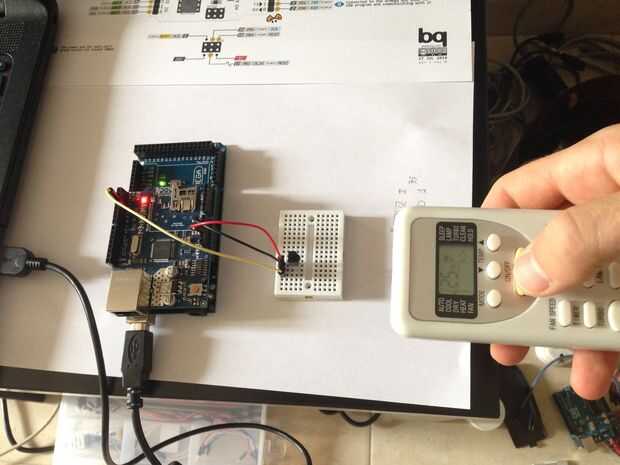

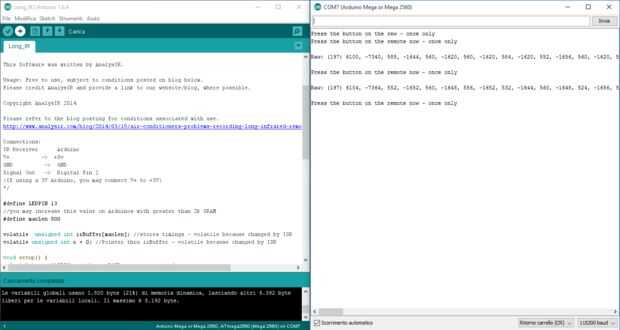

Para obtener los códigos para apagado, seco, frío o incluso calefacción, tenemos que fijar la pantalla lcd del mando a distancia con la configuración que necesitamos, por ejemplo auto de 25° C/seco/no Swing/ventilador. A continuación, abra el terminal, arduino a esperar a los datos desde el control remoto. Ahora ponen el control remoto en la parte delantera del receptor de arduino y presione "ON/OFF". Después de ver en el terminal el código que viene, presione otra vez "ON/OFF".
De esta manera, el primer código que obtienes en el terminal está apagado y el otro es seco / 25° C/no Swing/ventilador auto.

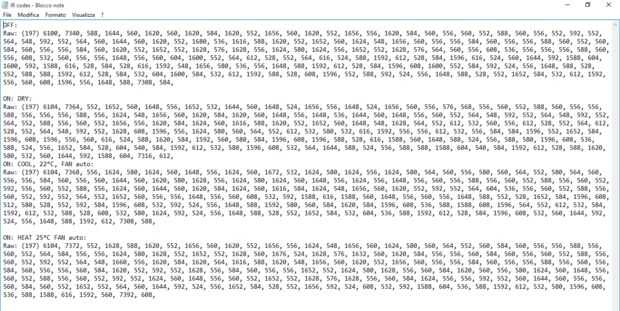

Puede copiar este códigos en un archivo de texto.
Ahora, usted puede hacer lo mismo para fresco, y puede copiar sólo el código para fresco.
En el archivo de texto con los códigos de cancelación de todos los "-" (signo menos) firmar y poner en el bosquejo
