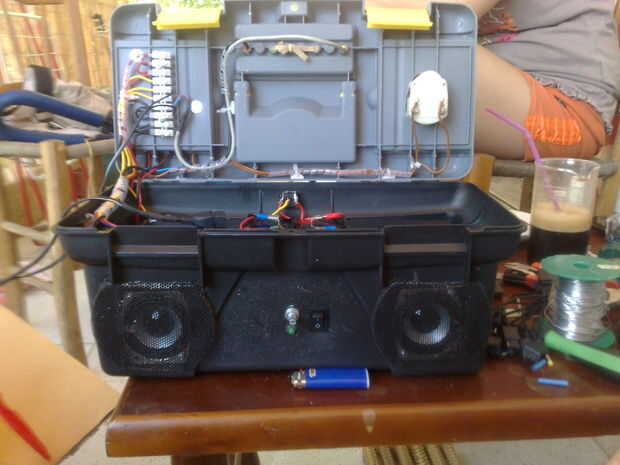

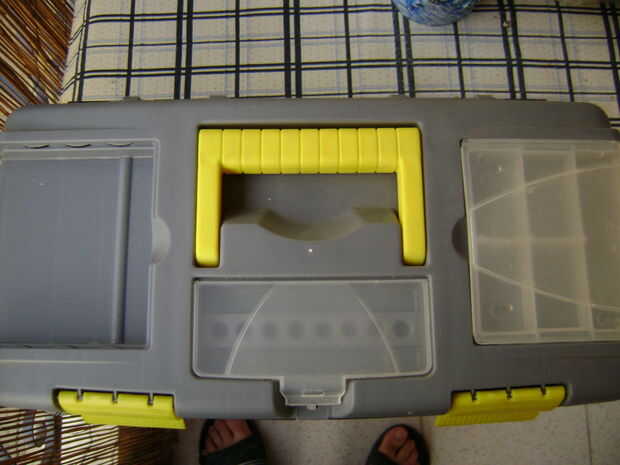

Paso 2: Hacer de la caja de energía
-En primer lugar tenemos a la energía externa a nuestras baterías...

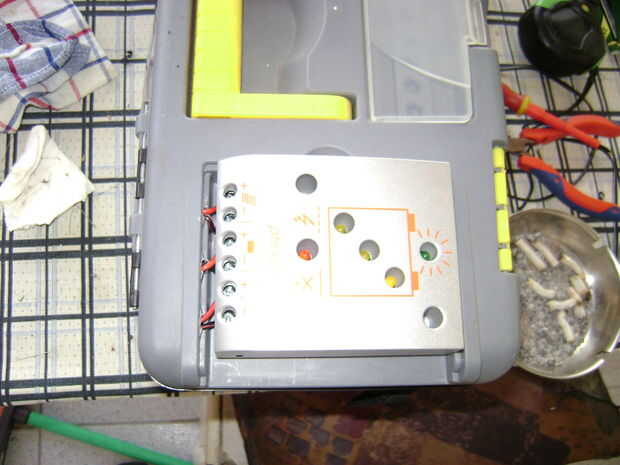

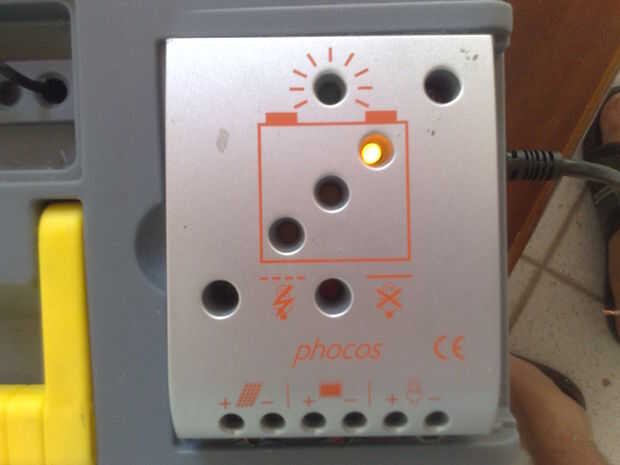

Lo hacemos con un cargador solar de phocus...

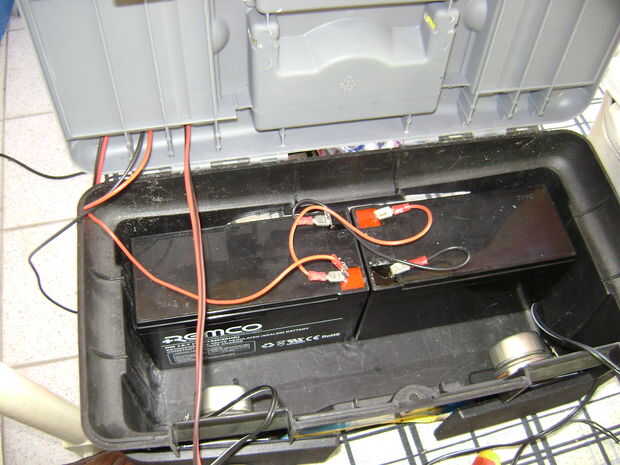

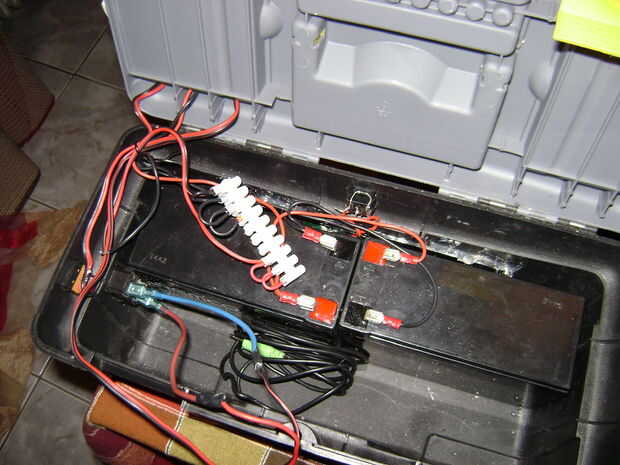

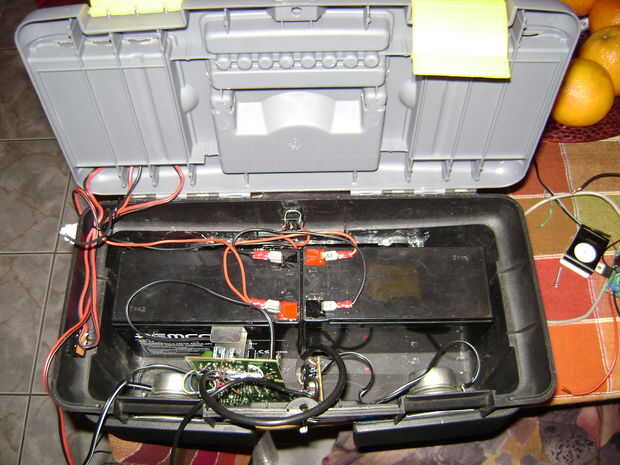

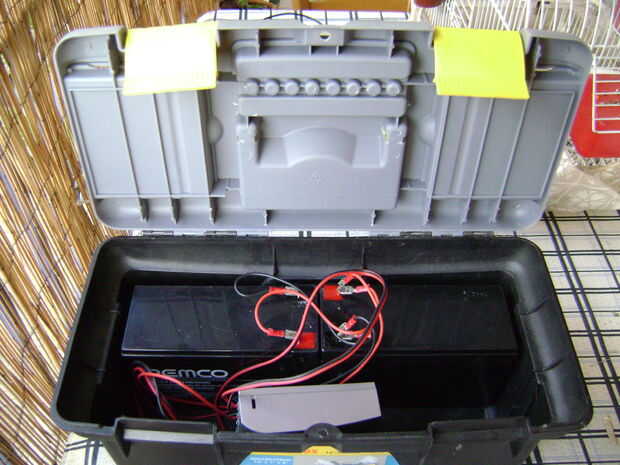

-Las pilas están en paraller...

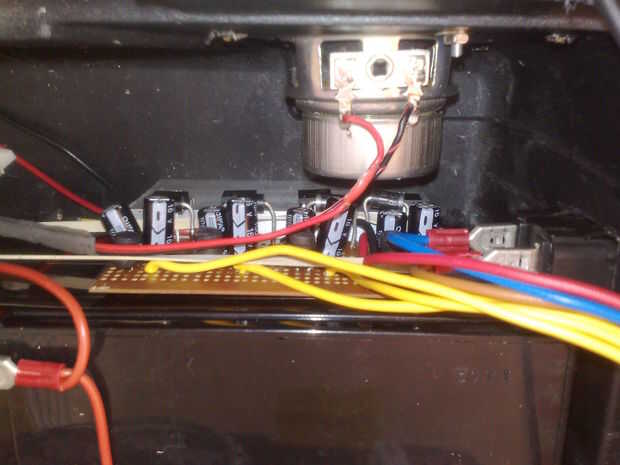

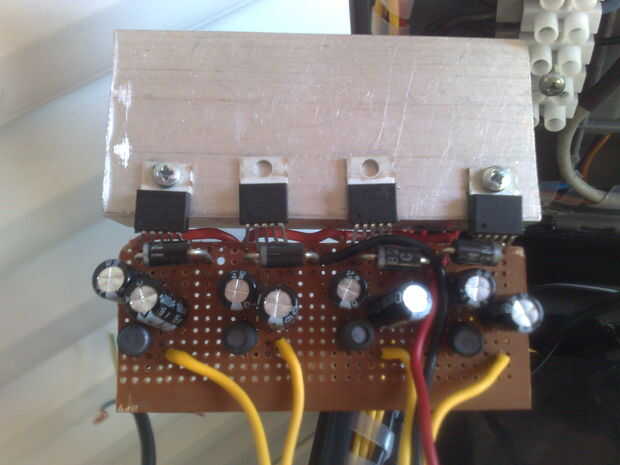

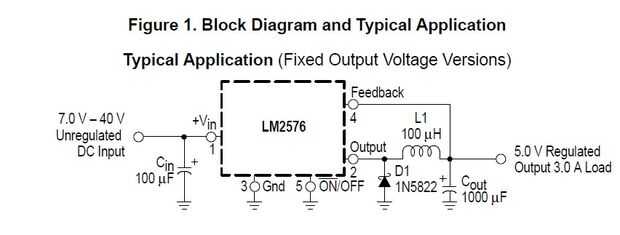

-Los circuitos para los 5 voltios son recortes reguladores con el lm2576-5.

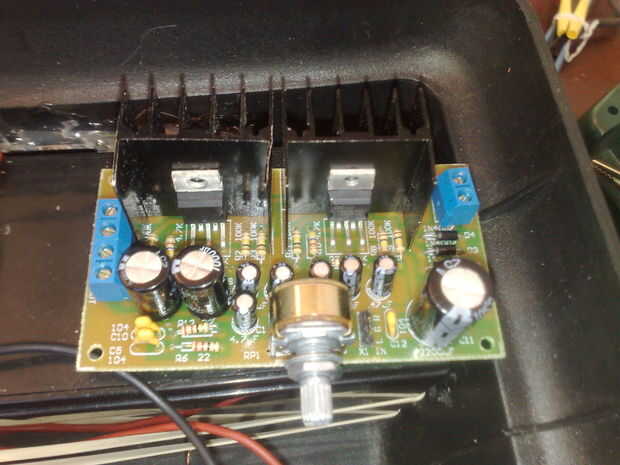

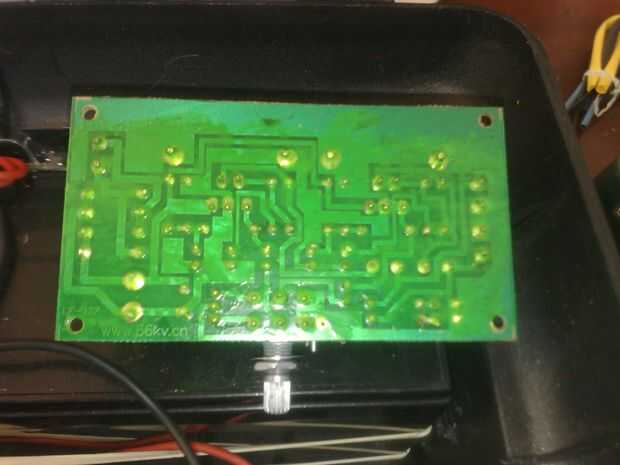

-El amplificador de audio es stereo 2 x 5 vatios...

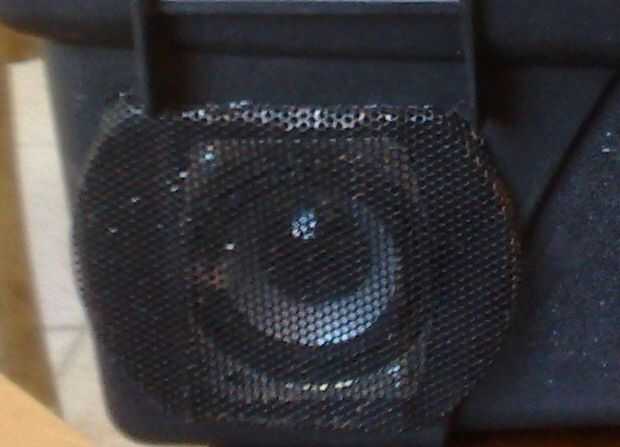

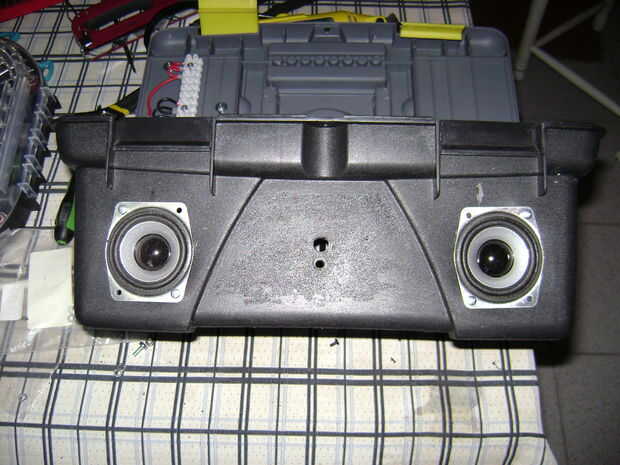

-Los altavoces están 3 watt 8 ohm...

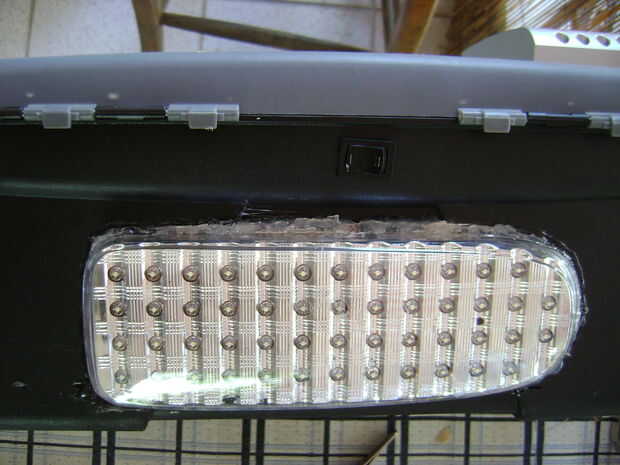

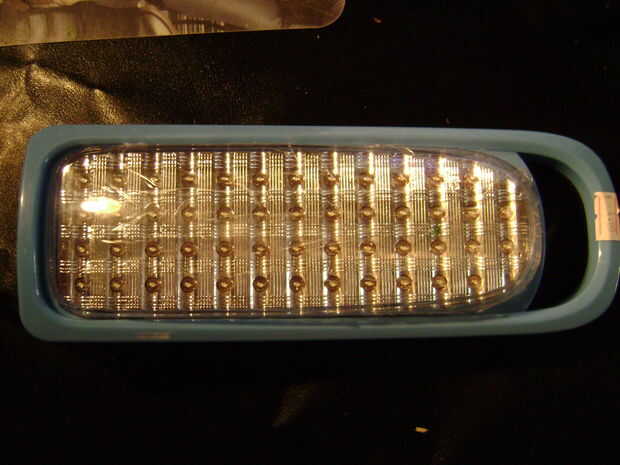

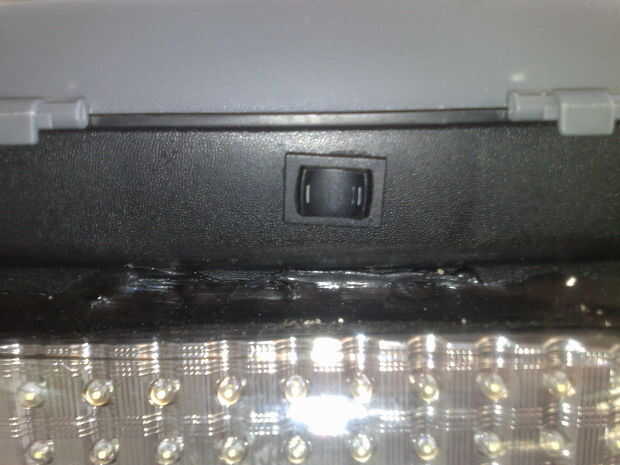

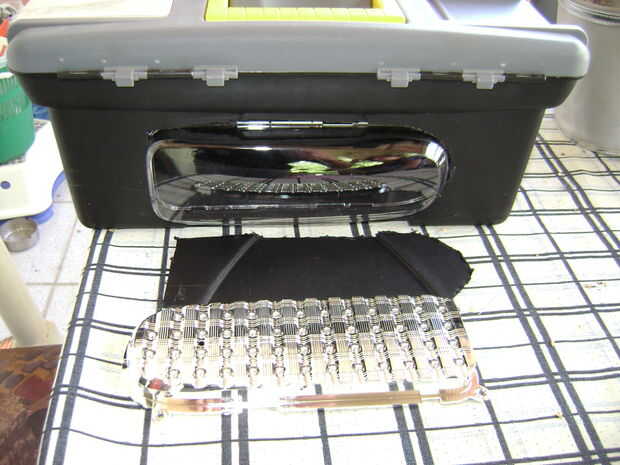

-La matriz led constan de 26 leds de sombrero de paja rojo y 24 azul alto brillo...
Hay 2 escalas sólo los rojos o los dos de ellos con un interruptor de
Están en paraller con una resistencia cada 4 leds de 5 voltios

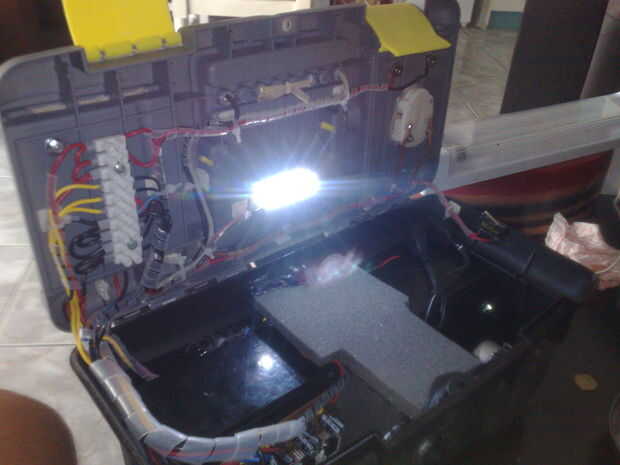

-La luz interna es una tira de led controlada por un interruptor de terminal

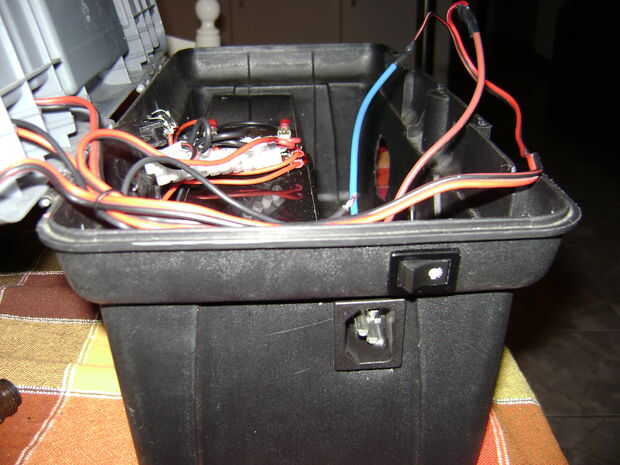

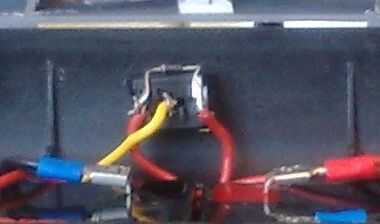

-Puse un interruptor principal sin incluir el amplificador de audio.

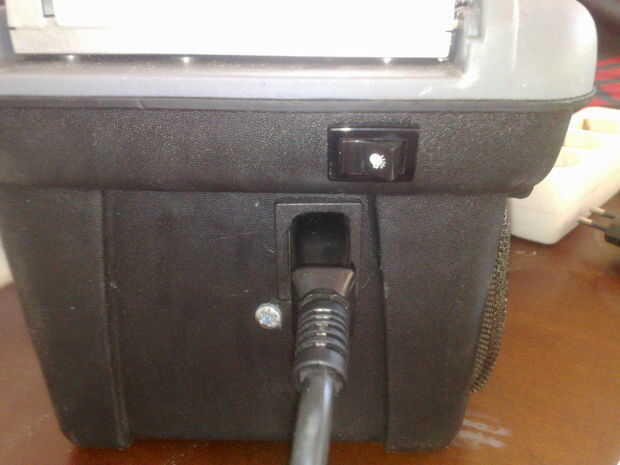

-El amplificador de audio de interruptor está enfrente de la caja con un indicador led...

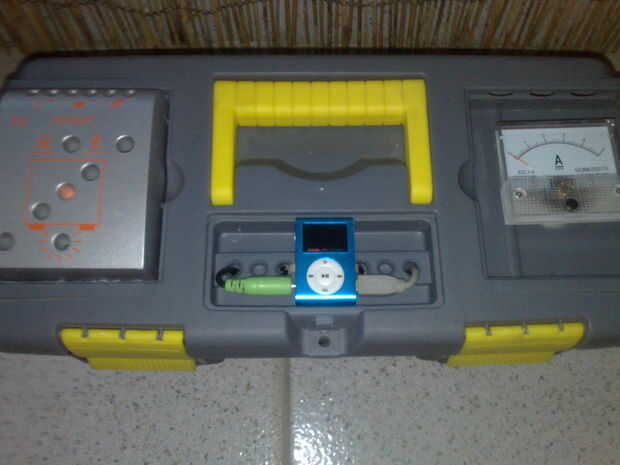

-Encima de la caja existe el audio de jack para el dispositivo reproductor de mp3...
-Hay una toma mini usb junto a la toma de audio

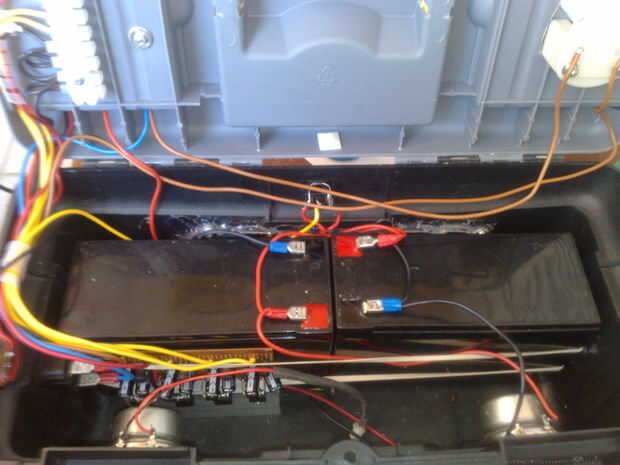

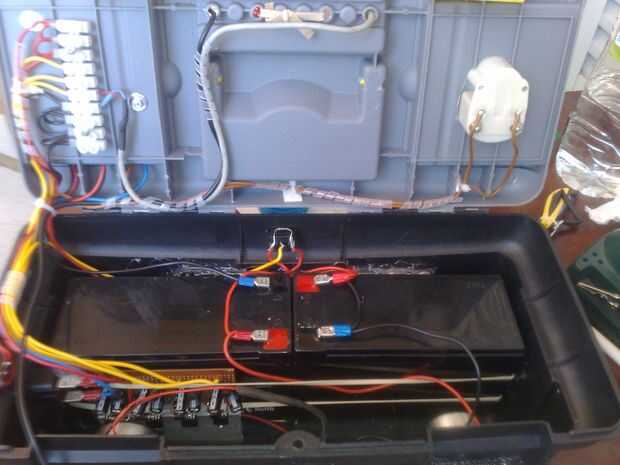

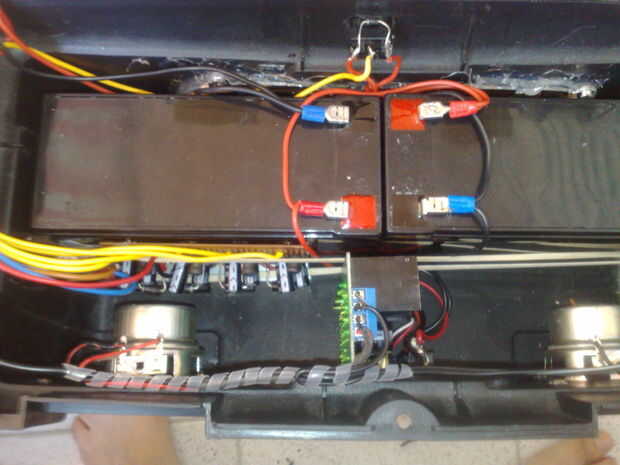

-Cableado:
Rojo = 12 voltios
Amarillo = 5 voltios
Negro = Gnd
Marrón = entrada +
Azul = entrada -
