Agudo rueda de coche/sujetador para tipo A máquinas 2014 serie 1 Beta pinter 3d (2 / 6 paso)

Paso 2: Haga los espacios en blanco en el torno

Aquí utilizo una rueda de corte de 2.8mm para hacer el canal y para cortar.

Herramientas utilizadas para este paso:

  • Torno jet
  • broca de centro
  • broca de 4.5mm aprox.
  • Escariador de 5mm o molino de extremo
  • Tirada del taladro

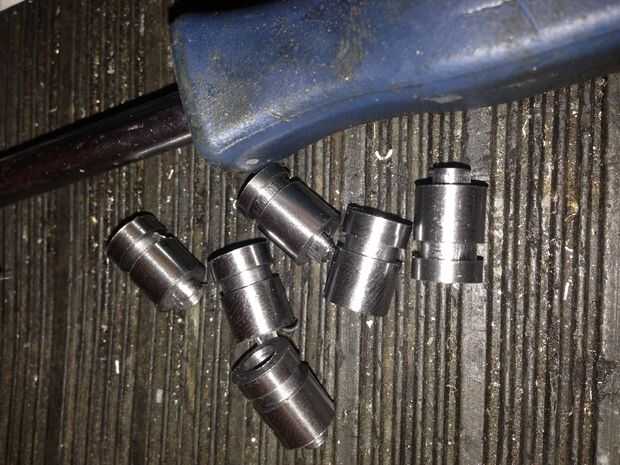

El esquema básico para hacer de cada espacio en blanco es esta:

Torno de instalación

  1. Montar una herramienta de corte de 2.8mm perpendicular a la pieza de trabajo en el portaherramientas
  2. montar el control de la broca en la acción de la cola

Proceso de mecanizado:

  1. la acción de la barra de taladro de 3/8 en el molino, con casi nada sobresalga de las mordazas de la abrazadera
  2. Montar un taladro de centro en el cabezal móvil
  3. perforar el centro (cerca de 900 RPM)
  4. montar un taladro de 4mm en el cabezal móvil
  5. Perfore al menos 15mm de la culata (900 RPM)
  6. Vuelva a colocar el stock que se sobresale unos 20mm
  7. cero Z sobre la faz de la culata.  Si utiliza una herramienta de corte de 2.8mm, establece la cara izquierda de la herramienta de corte en la cara de la culata y selecciona el DRO - 2.8 mm.
  8. pasar a 3mm de la cara y corte una ranura hasta 7,58 mm utilizando la herramienta de corte.
  9. mover a 11mm y cortar completamente el espacio en blanco.
  10. Desbarbar las piezas por lo que cabrá en el eje de 5mm de la plataforma de estampación.
  11. Repita hasta que cansado.
