Paso 3: El conjunto de energía y luz
Ser muy, muy suave y no tire los cables. No voy a intentar explicar el circuito de aquí simplemente explicaré su función.
El ensamblaje de la luz contiene un panel solar y una luz detección de diodo en la cara. Cuando el sol está para arriba el panel solar proporciona la energía que se utiliza para recargar una batería que se encuentra dentro de la cabeza del dispositivo. Cuando el sol va abajo el fotodetector permite poder pasar a la luz. La luz en realidad es impulsada principalmente por la batería que se recarga por panel solar

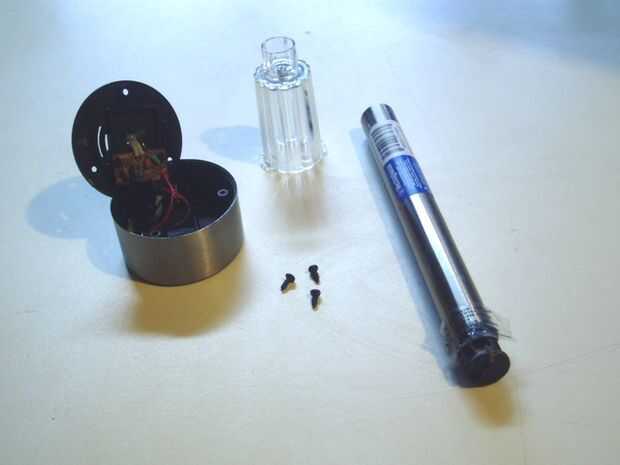

Primero desmontar el ensamblaje de la luz girando suavemente la base y luego la lente. Vamos a utilizar la lente más tarde a casa al montaje final de la luz. En la base donde se encuentra la luz hay 3 tornillos pequeños, retirarlos y tire suavemente el ensamblaje de la luz abierta (ver imagen).

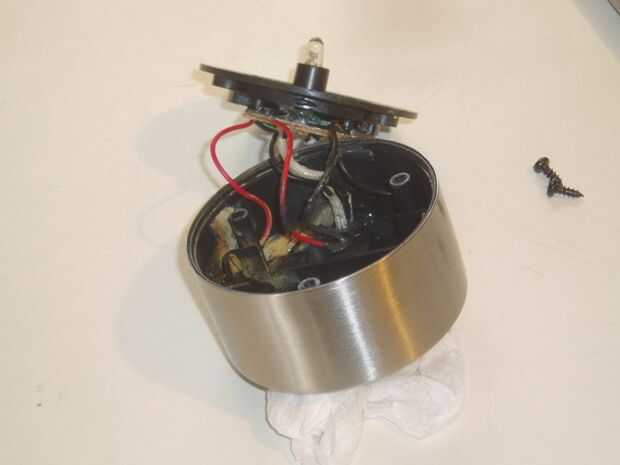

Encontré la corrosión dentro del conjunto (ver imagen) pero cuando limpiar los cables y reemplazar la batería parecía funcionar bien.
Hay 4 cables saliendo de la cara, dos a la pequeña célula fotoeléctrica y dos otros a la célula solar. Generalmente los cables de corriente será rojo y negro. Clip de estos cables cerca del panel solar que no utilizaremos. Una longitud corta del extremo de la tira, tenga cuidado de que estos son cables finos y es fácil de sacar varios filamentos junto con la cubierta. Corte con cuidado la cubierta lo suficiente como para que se deslice fácilmente apagado el cable.

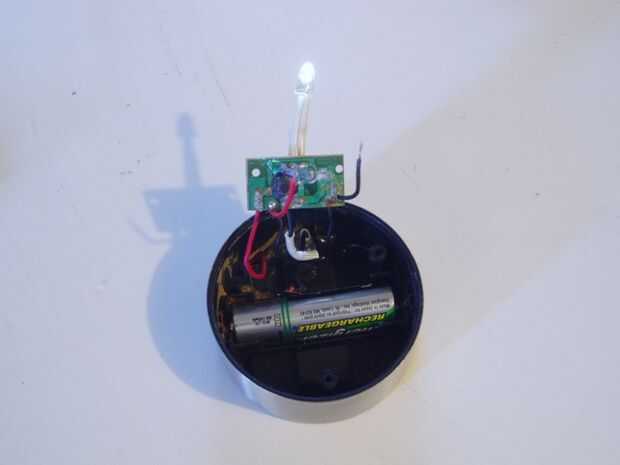

En el otro lado verás un pequeño circuito impreso que es sostenido por dos postes de plástico. Pop suavemente la placa de circuito de los postes con cuidado no que tire de los cables que van a la luz. La luz se mantiene en su receptáculo por una pequeña gota de pegamento termoplástico. Esto puede ser raspada con cuidado y saldrá limpiamente permitiendo que la luz al retirarse fácilmente de su soporte por empujando hacia abajo en la tapa, tirando de los cables en el fondo. Si tienes una pistola de pegamento caliente puede calentar para arriba y ablandar el pegamento, permitiendo que la luz al retirarse.
Esta técnica le permite quitar fácilmente el fotodiodo de la cara. Un portapilas de shack de radio podrían utilizarse para mantener las baterías y un conjunto más acabado creado.
Ahora hemos extraído un cargador útil y un circuito de luz vamos a echar un vistazo en el montaje final...
