Paso 8: Trabajando en el panel de control

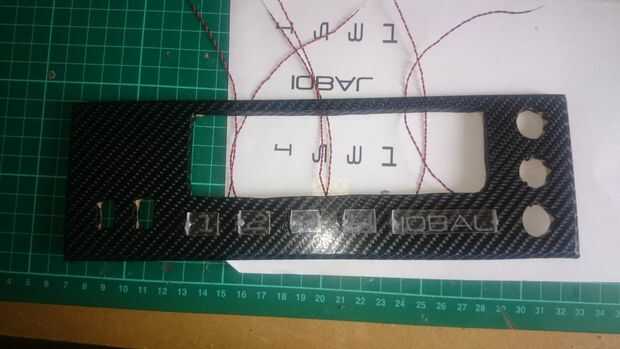

El panel de control es simplemente 5mm MDF grueso que recorte los agujeros para los interruptores, puertos USB y el panel LCD. Adjunto es el diseño de este panel de potencia. Entonces quiere determinar la profundidad, que creo que he encontrado que alrededor de 7cm para cortar dos laterales más, atornillar o pegar a la primera pieza de MDF para crear una forma de U. Cuando monte el panel de control, se atornille los paneles laterales de la parte posterior a través del tablero, o usted puede pegar en la parte delantera. Entonces lo envolvió todo en fibra de carbono para que coincida con el resto del proyecto. Otra vez, para ayudar con el embalaje que desea usar una pistola de calor especialmente ya que estos agujeros son más pequeños y más complicado.

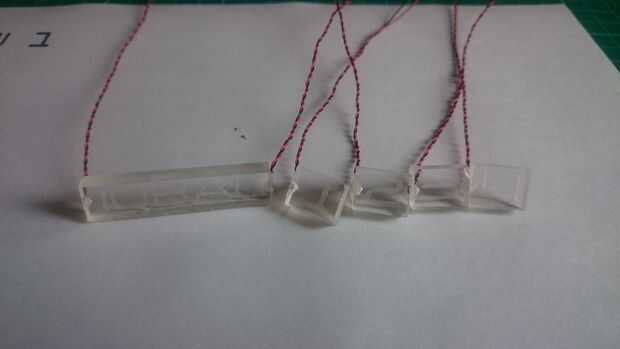

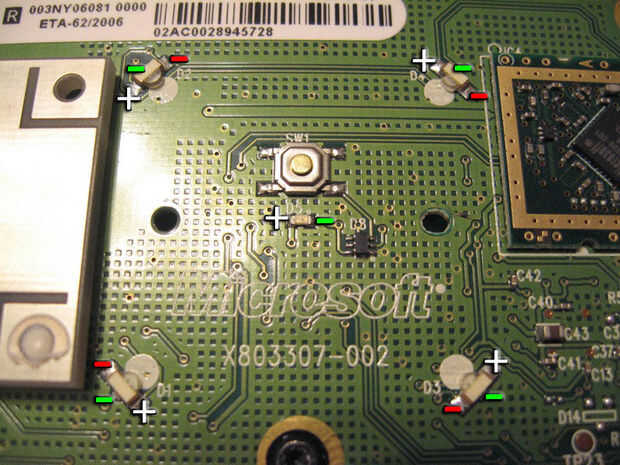

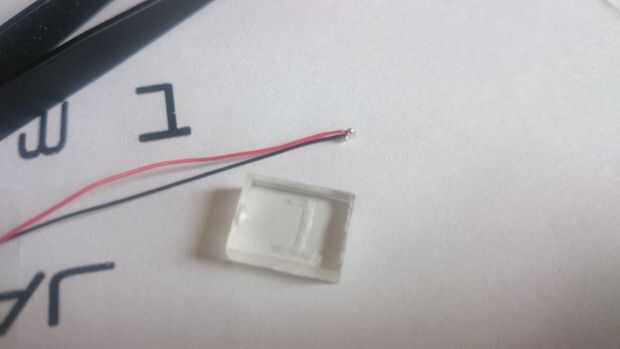

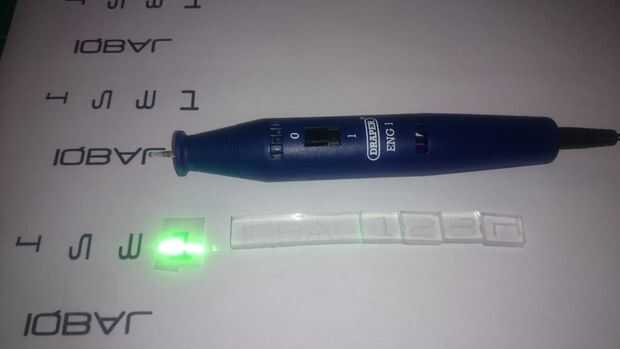

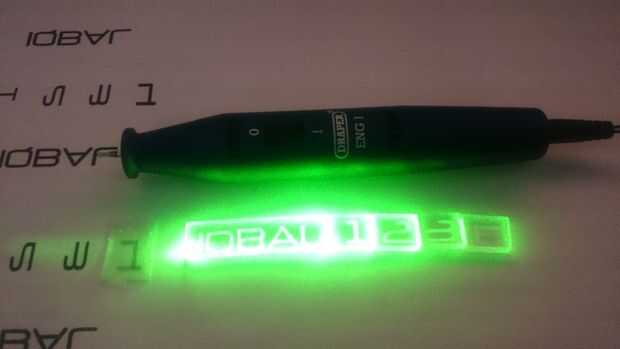

Como se puede ver en la primera foto, había diseñado el jugador LEDs en Publisher, luego los imprimí y había grabado el diseño en pequeñas piezas de acrílico de aproximadamente 15 x 15 mm x 5 mm de espesor. Luego até un SMD LED al lado de todas las piezas que están conectados de anillo de Junta RF de salidas de luz. Ver el pinout de la Junta de RF - unsoldered los LEDs de la tarjeta y soldar el jugador LEDs. En vez del anillo de luz, ahora tenemos 4 LEDs del jugador que la luz. También el LED de alimentación está conectado a la pieza de acrílico con mi nombre - cuando los poderes de XBox 360 para arriba, mi nombre ilumina con rojo en el lado izquierdo. Cuando la energía está conectada, el voltaje de standby se ilumina el lado derecho del acrílico. Así que cuando está totalmente encendido, un lado es rojo y el otro es azul.

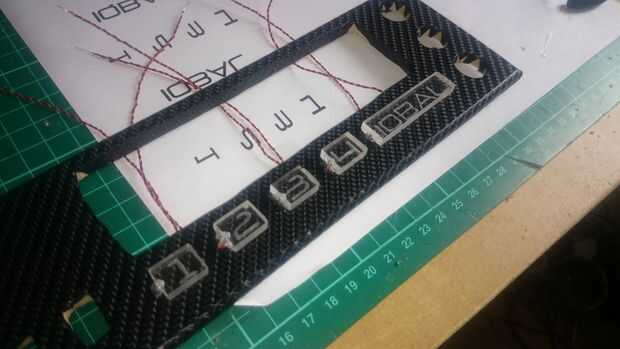

Cuando estos fragmentos de acrílico para el panel de control, me di cuenta de donde quiero colocados y perforados pequeños agujeros para los cables que pasar. Luego un poco de pegamento caliente mantuvo en su lugar perfectamente bien sin arruinar el look.
Los botones eject, potencia y sincronización se extendieron también directamente de la placa base y son ahora un interruptor pulsador momentáneo. Para esto puede utilizar un multímetro para verificar la continuidad mientras presiona los botones para que usted pueda determinar que dos puntos a necesitar soldar los cables para conectar a los nuevos botones.

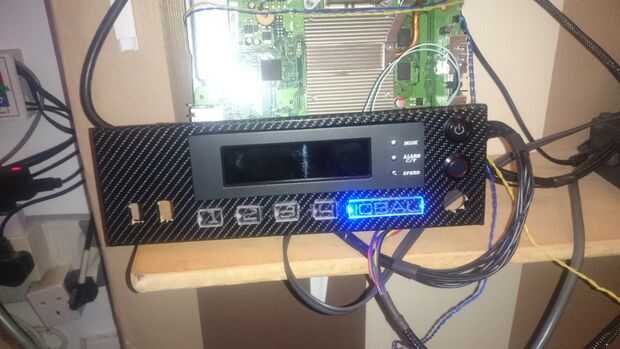

La pantalla LCD es el panel de control para los fans - se pueden controlar individualmente los 3 ventiladores y le da su velocidad y también puede mostrar temperatura, pero no conectar los sensores de temperatura. Esto fue comprado de eBay, y es el panel de control se parecen un poco más a un panel de control real. Esto tiene un conector de alimentación molex que requiere 5V, así para la entrada del que hablaremos en el siguiente paso.

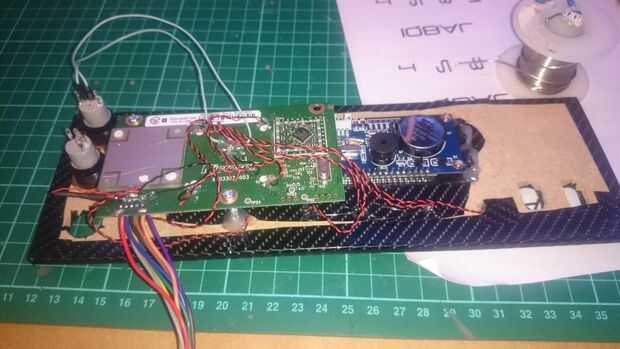

Se ampliaron los puertos USB de la placa base a este panel de control, utilizando un simple 1m largo USB A-cable macho a hembra para cada puerto. El módulo RF estuviera pegado a la parte posterior del panel de control para todos se oculta cuando se monta el panel.
