Paso 7: Extender los cables de poder SATA y el módulo de RF

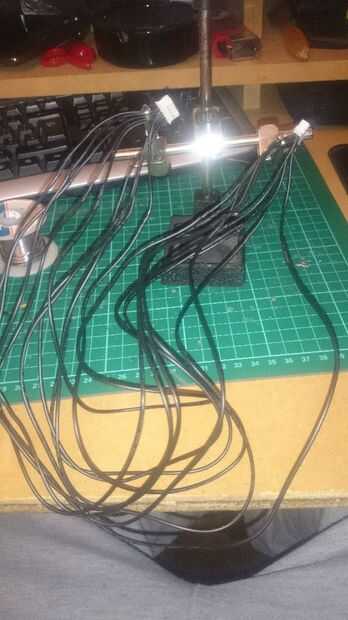

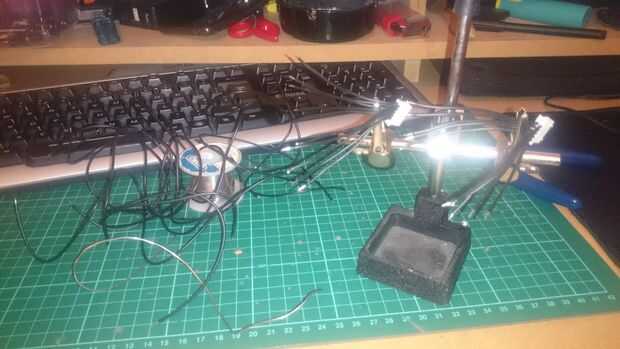

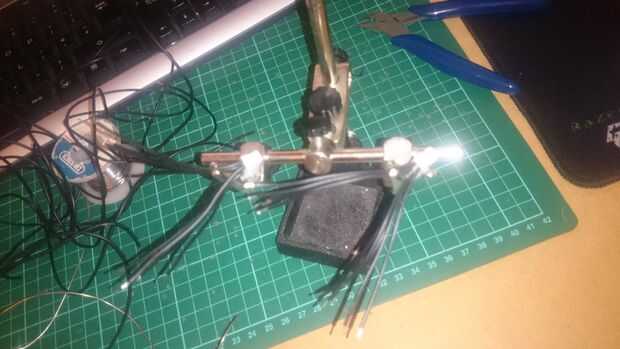

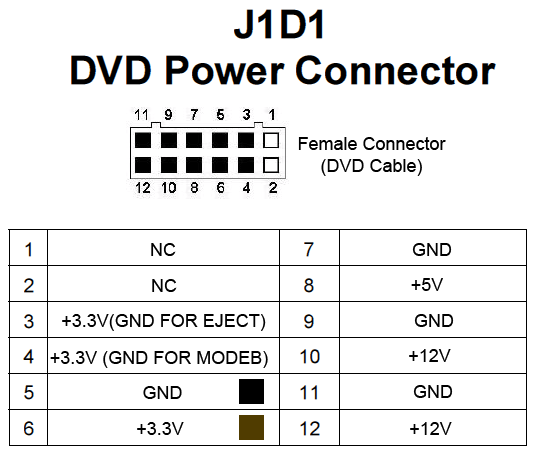

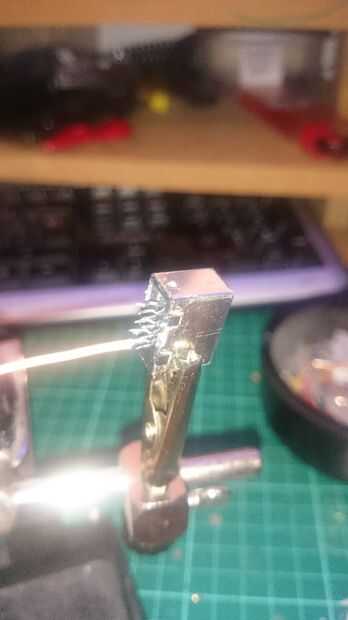

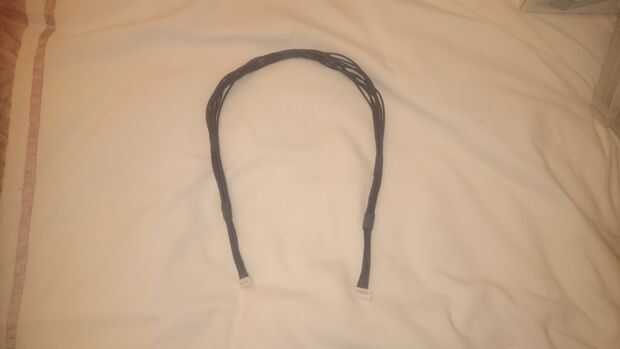

Puesto que la placa base de XBox 360 se colocará más lejos de los otros componentes de lo habitual, tenemos que extender los cables. Una vez que había colocado los componentes en el tablero principal, medí la longitud entre la placa base y el módulo de RF, unidad de DVD SATA y poder y finalmente el disco duro SATA y poder. He comprado un cable de SATA 50cm para la unidad de DVD que era tiempo suficiente para llegar a la placa base y simplemente compraron un SATA y extensión de la energía para el disco duro. La unidad de DVD sin embargo, era necesario extender los cables individualmente, así que corte a longitudes de 10 x 50cm de cable 24AWG negro (aproximadamente mismo espesor que el DVD en coche los cables). Luego cortar el conector por la mitad y había despojado a ambos lados de los extremos de los alambres y los cables recién cortados así. Luego, utilizando el diagrama, soldados les por consiguiente.
Extensión SATA y poder: enlace
NOTA: NO PERMITA QUE LAS CONEXIONES INCORRECTAS O CASI LE GARANTIZA A FREÍR SU UNIDAD. ESTO DESGRACIADAMENTE ME HA PASADO ANTES Y ES UN DOLOR...

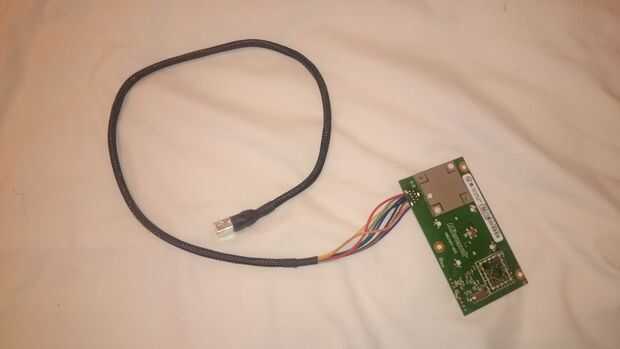

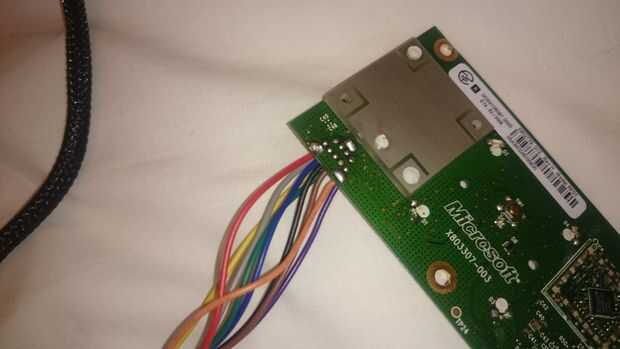

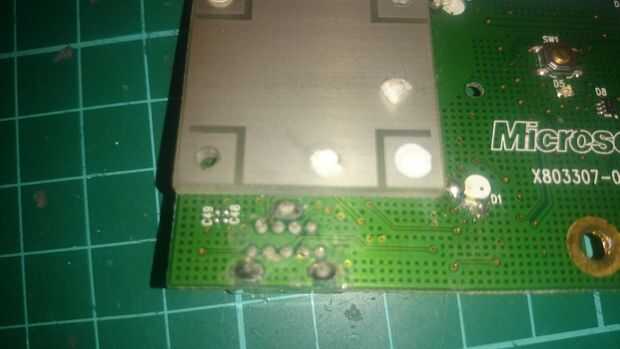

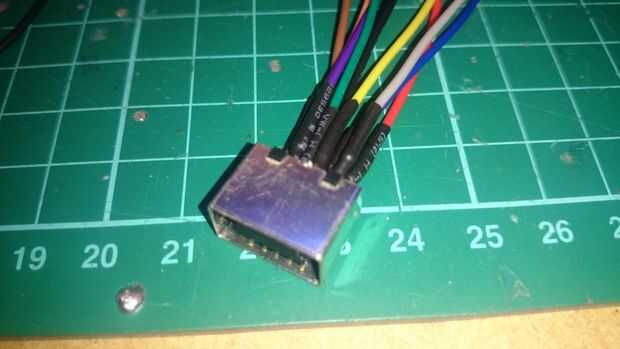

Para el módulo de RF, me unsoldered el conector y luego soldar los cables del conector directamente a la Junta. No tengo un pinout para esto así que simplemente seguí refiriéndose el conector a la placa de RF en su posición original para determinar qué pin va donde. Me heatshrinked todos los pines en el conector. Esto era ampliar el módulo de RF al panel frontal. Por favor, de la soldadura de los cables correctamente!
