Agregar una antena externa a la Arachnio (4 / 5 paso)

Paso 4: Soldar los cables

Asegúrese de que tener una buena cantidad de estaño acumulado en el conductor interno y externo de las pastillas coaxial como RF y tierra en el Arachnio. Cubrir todo con una generosa cantidad de flujo. Flujo de líquido es mejor que pegar el flujo, ya que impedirá la vista de la articulación menos.

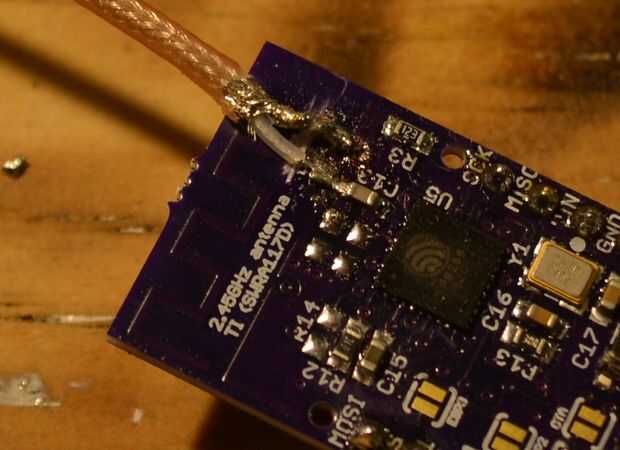

Utilizando el cautín y pinzas, suelde el conductor central a la almohadilla de RF y el extremo de la antena de C13. Si tienes problemas con esto, consigue una lupa para facilitar la articulación ver y apoyar sus muñecas para constante de las manos. Una vez se suelda y refrescado, darle un tirón ligero para asegurarse de que la Unión es buena.

El trenzado exterior luego de la soldadura al lugar raspa el soldermasks fuera el plano de tierra. Darle un ligero tirón para asegurarse de que se suelda firmemente.

Después de haber conectado la antena, asegúrese de que el Arachnio todavía puede hablar a su red WiFi local. Si está usando un cable coaxial flexible, deberás conectar a una antena para este paso.
