Agregar una antena externa a la Arachnio (2 / 5 paso)

Paso 2: Cortar y pelar el cable coaxial

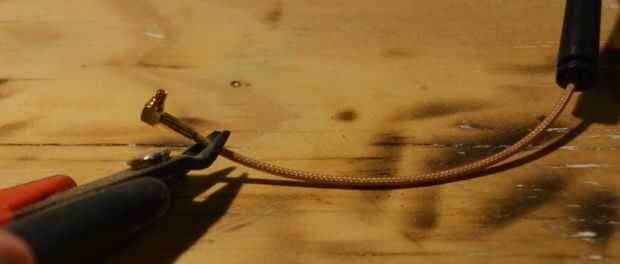

La antena Laird tiene un conector MMCX. El primer paso para corte.

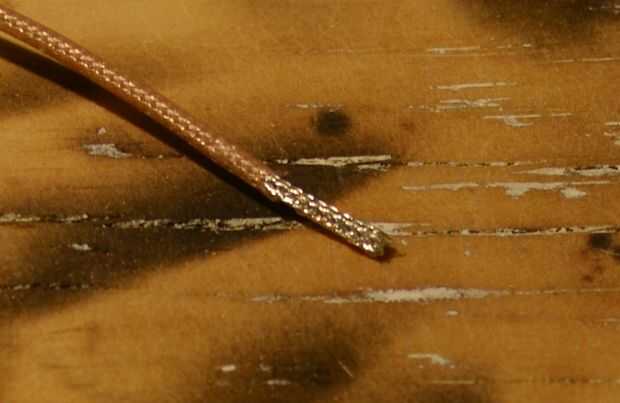

Una vez que tenga un final recortado coaxial desnudo, tira el aislamiento externo de nuevo unos 0,75"(18 mm).

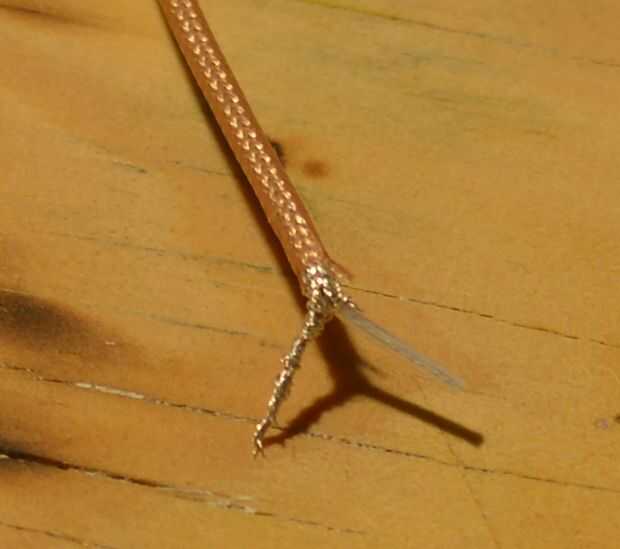

Una vez que tengas el escudo expuesto, la raja el escudo a un lado. Tire de la trenza del escudo del aislante interior y girar en una espiral, como se ve en la tercera foto de arriba. Este cable flexible con el soldador y el estaño de la lata.

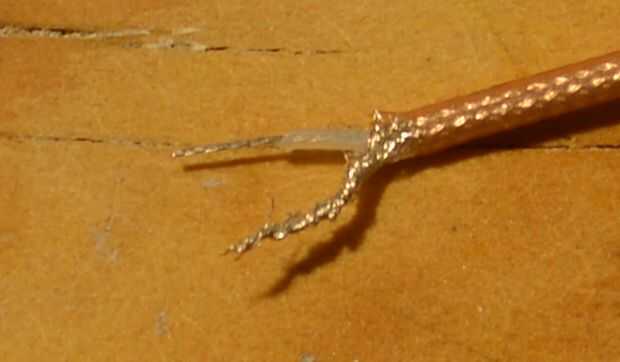

Tira el aislante interior de nuevo cerca de la mitad como despojó el aislante exterior y el conductor interior de la lata.
