Paso 5: Cable al monitor de baterías

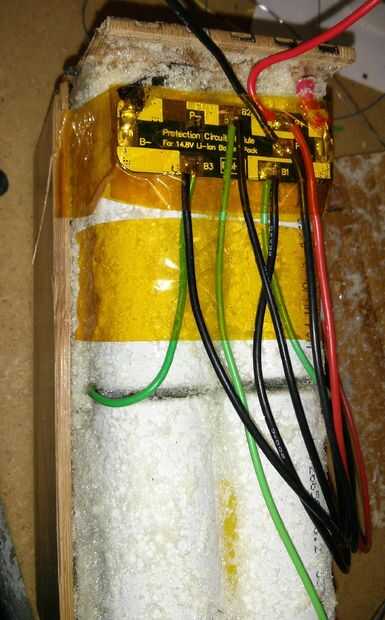

El monitor de la batería será bastante marcada en la parte posterior. Alambre de la batería para el monitor de baterías a partir de lo positivo (B + etiqueta en la PCM), a continuación es la primera conexión entre la célula, que es la conexión de (B1). Siga por B2 y B3. Finalmente llegar a la última conexión por el lado negativo de la cadena de la batería (B-)
Cable hasta el conector de equilibrado al mismo tiempo como el que puse al monitor de baterías. Se corta el alambre a la terminal de salida de la batería, y un nuevo cable es la soldadura de la PCM al terminal de salida (P + y P-conexión)

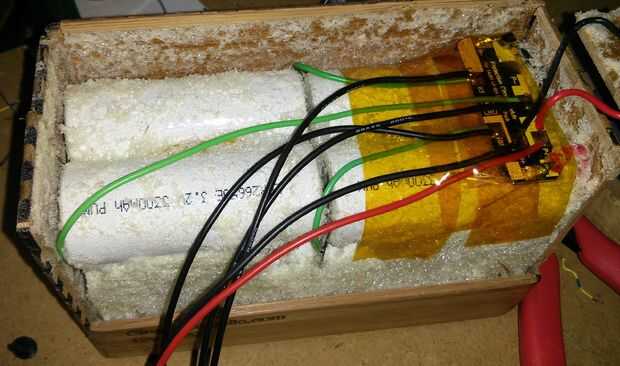

Grabar el monitor de batería en la parte superior de las células para asegurarse de que se mueve en el proceso de pegado, y para el pegamento de poliuretano no entrar en el sistema electrónico. Esto permitirá el retiro del monitor de baterías si es necesario en el futuro.
