Agregar Control inalámbrico a mono luz M232 (4 / 9 paso)

Paso 4: Conectar el M232

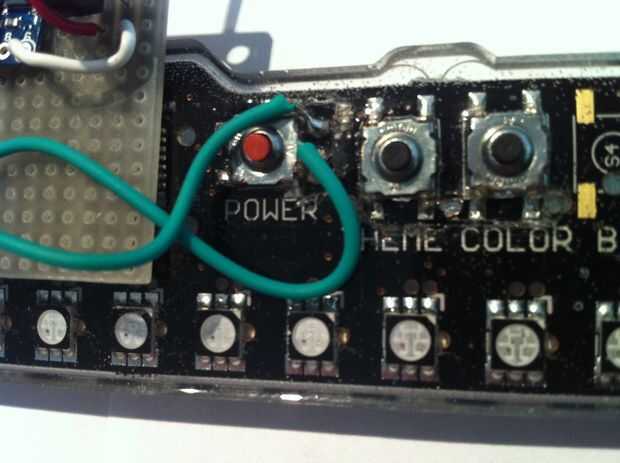

El M232 es un PCB con componentes (LEDs, circuitos integrados, switches, etc.) dentro de una membrana de goma transparente que es impermeable. Esta membrana debe ser cortado de las lengüetas de la soldadura que conectan el interruptor de encendido a la PCB. La membrana es allí muy bien, asi que tengan paciencia cuando usted corte - si se corta demasiado profundamente a lesionar la placa de circuito. Estos son interruptores pulsador montaje en superficie, que son NO (normalmente abierto). Sólo necesitamos acceso a 2 pestañas en el interruptor: la izquierda dos o los dos de la derecha. Soldar un cable corto a cada una de las fichas expuestas. Conectan los otros extremos de los cables a los contactos del relé en la protoboard (ver hoja de datos del relé en lista de piezas). No importa cual cable va donde; simplemente estamos creando un cortocircuito cuando el relé está activado. Prueba esto: ahora al enviar alta, luego baja al Pin 2, el M232 debe responder. (Te darás la respuesta cuando se envía la baja, no alta. Esto se hace eco de pulsar el botón - la activación se produce cuando se suelta el botón, no cuando se empuja).
