Afilado de la plantilla para convertir cinceles (4 / 8 paso)

Paso 4: Herramienta descansa

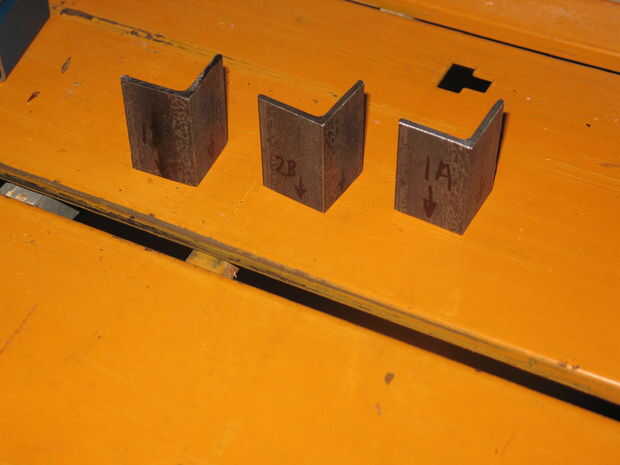

Ahora a configurar la herramienta descansa.  Trabajando desde arriba hacia abajo, primero preparamos los ángulos que se sujete la herramienta.  Un borde del ángulo debe ser plana y cuadrada en los laterales.  Si los cortes no fueron totalmente cuadrada o plana, mío no, entonces necesita a limarlas hasta que estén.  Puedes ver los 3 ángulos que presentar plano y cuadrado, las flechas apuntan a que el borde.  Borde es la parte inferior.

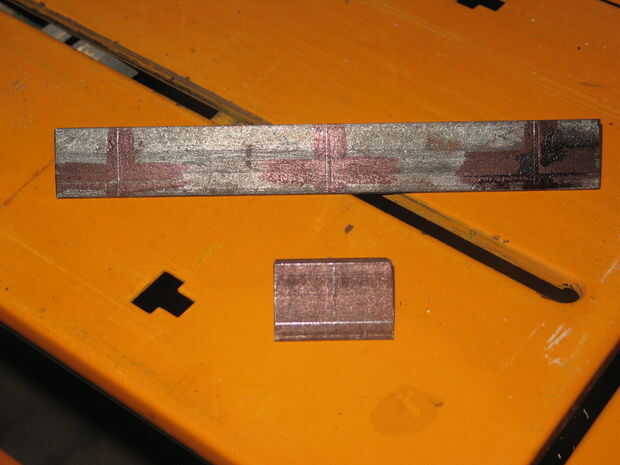

Las bases para la herramienta descansa vuelven angular de 30mm.  La base de gubia está marcada por el centro y luego se marca una línea prependicular 21mm de la parte posterior.  El punto de la explotación ángulos de líneas hacia arriba con la parte posterior de la base y la línea central.  Usted puede ajustar que la posición de los bordes lejos debe alinearse en la línea de 21mm (si son un poco larga o corta, solo hacen la diferencia igual en ambos lados).

Lo mismo para el centro de la base oblicuo.  Las marcas exteriores son 3.5"(89mm) ambos lados del centro.

Nota: ya que no tengo ningún metal azul he utilizado un rotulador en su lugar.  Las marcas de la punta de trazar son claras, aunque las fotos no pueden mostrarlo.

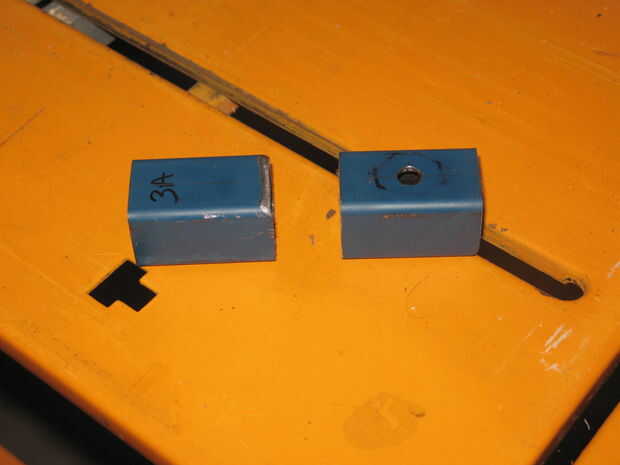

También tienes al archivo la esquina posterior de 30mm tubos como el interior de ángulos de la base es curva y no un ángulo de 90 grados.  Presentación acoge la curva y permite que la base para sentarse a ras con la parte posterior del tubo y soldadura más fácil.  También marqué una línea central a lo largo de la parte superior para que la base puede ser alineada.

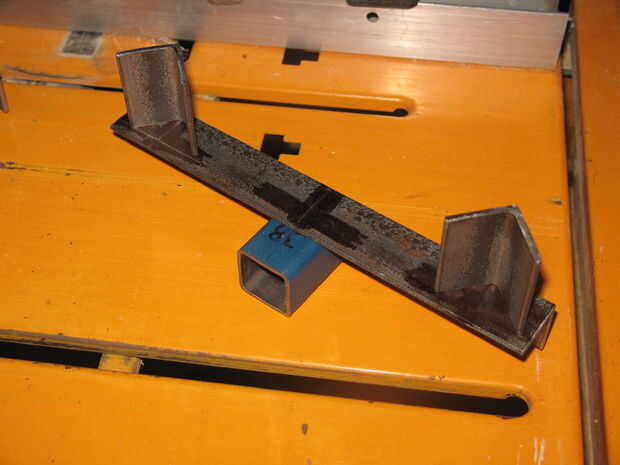

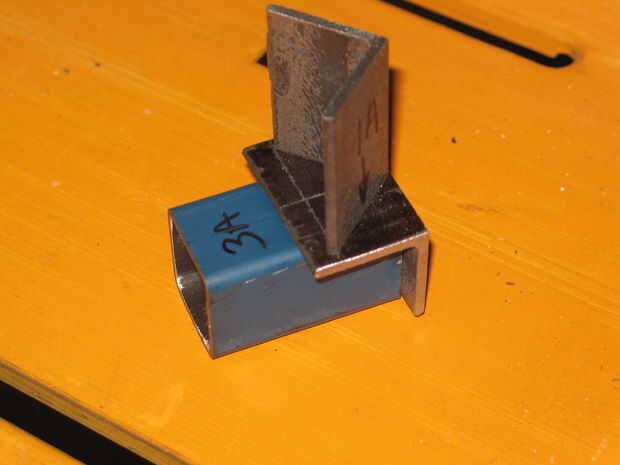

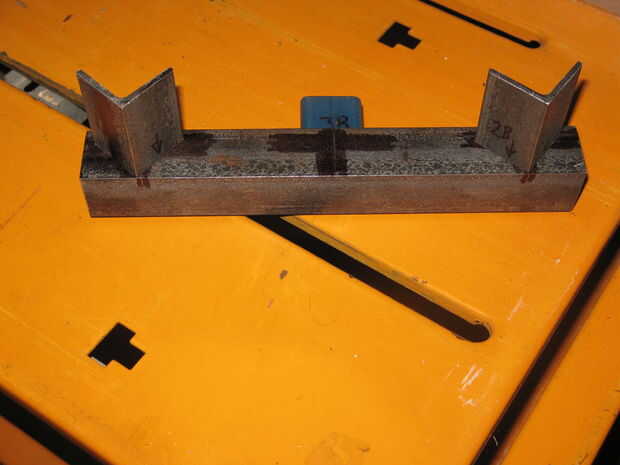

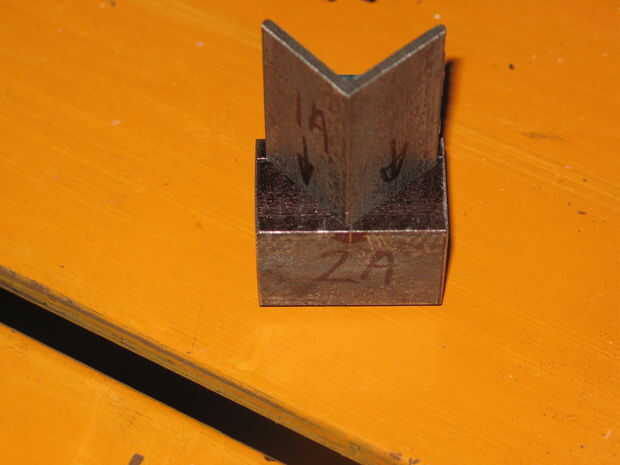

El resto de las imágenes muestran cómo las piezas encajan.
