Aerobox - un sistema de Control robótica suave (4 / 12 paso)

Paso 4: Bomba y válvula

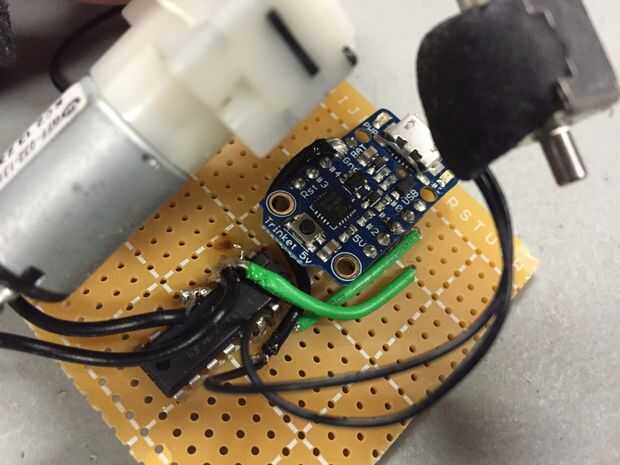

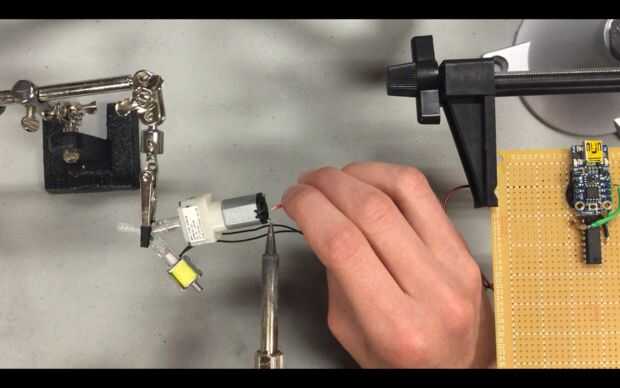

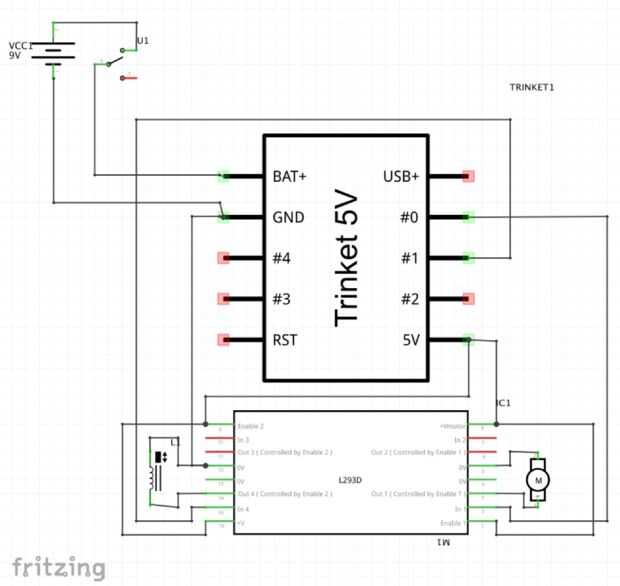

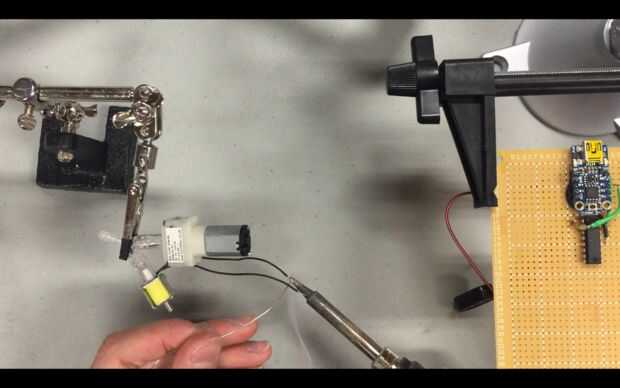

Para conectar la bomba y la válvula electromagnética, soldar los cables a la bomba y estañar los extremos de los cables de la válvula. Soldadura para el conductor del motor como se muestra en el diagrama. Asegúrese de que la bomba está conectada a la clavija 1 a través del controlador del motor y la válvula es conectada al pin 0 a través del controlador de motor.
