Adaptador WiiChuck con Arduino (1 / 3 paso)

Paso 1: Enchufar el WiiChuck

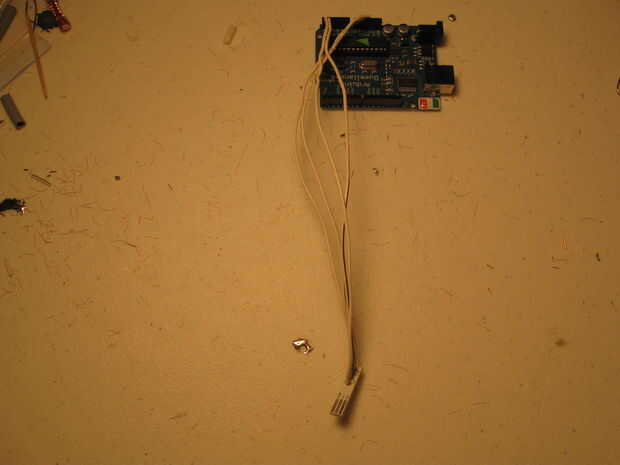

En primer lugar, abrir el WiiChuck y soldar 4 cables en el tablero.  Si te fijas bien verás que la Junta está etiquetada, así que siga estas instrucciones:

GND a GND (obviamente
+ a + 5V
C con conector de entrada analógica 5
D con conector de entrada analógica 4

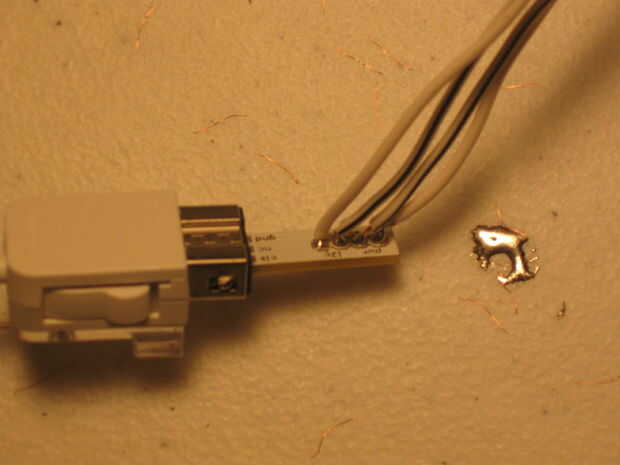

Luego conecte la junta con las etiquetas frente a la ranura en el nunckuck, como se muestra en la imagen.
Había soldado los cables que van de las etiquetas, así que hacerlo por lo que son los cables en la misma dirección que la ranura.
