Adaptador USB multi propósito (6 / 14 paso)

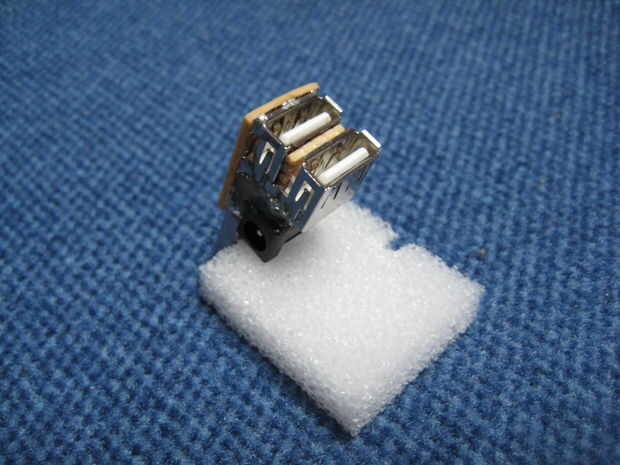

Paso 6: [construcción: hacer el Doubleport USB]

Usted puede omitir este paso si tienes un doubleport ya.

Si tienes como yo puertos solos pasar. Yo uso SMD los (porque estaban mintiendo alrededor) pero se puede utilizar la normal así.

  1. Los puertos necesitan una pequeña distancia unos de otros. De lo contrario el otro puerto se bloquearía si enchufa un dispositivo USB. En mi caso necesitan una pieza adicional de la circuitbord se situe. Solo pegué el ontop de pequeño circuitbord del puerto primera y la segunda en la parte superior del circuitbord. Al igual que un sandwich. Puede hacerlo de manera diferente, que siempre se puede comparar con la distancia de los puertos en tu ordenador. Hacer sur la hotglue no toque los contactos.
  2. Ahora soldar los casos entre sí. Esto puede ser difícil si tienes un soldador malo. Para hacerlo más fácil se puede preparar el punto de soldado con un archivo y sone pasta de soldadura. (no hacer un lío)
  3. Soldadura muy izquierda + hilo a la izquierda de otro puerto. Si el cable origonal es demasiado corto ampliar con un trozo de cable de su (pero aún así tratar de mantener todos los cables tan cortos como sea posible). Para asegurarse de que no toque el caso puede poner hotglue som entre ellos. Continuar con el derecho - alambre de la misma manera.
  4. Medida las conexiones.
    1. Ambos casos deben ser conectados.
    2. Ambos + los conductores deben ser conectados.
    3. Ambos - los cables deben ser conectados.
    4. No hay líneas de datos deben conectarse a nada.
  5. Si encuentras cualquier error correcto.
