Adaptador de 10VAC para Mindstorms RCX de LEGO (1 / 4 paso)

Paso 1: Seleccione su adaptador AC/DC para hackear

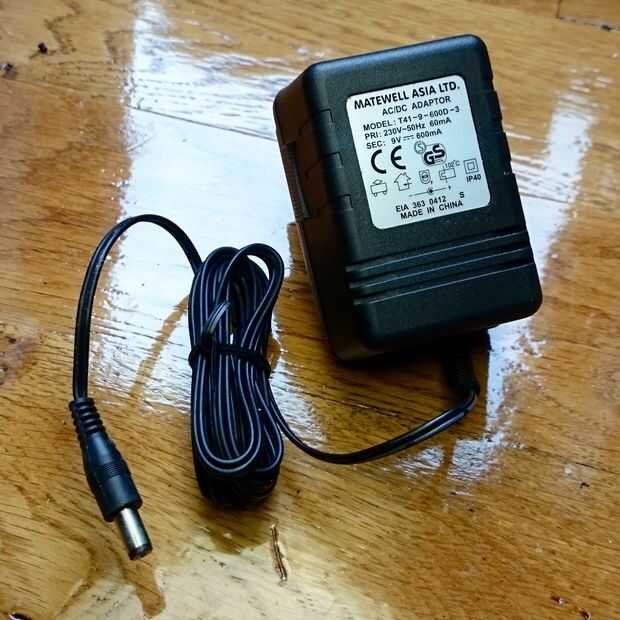

Cuando retire el rectificador de un adaptador de la C.C., el voltaje de salida será probable ser un poco más alto en la CA que lo que era en DC, así que seleccioné un adaptador de 9V DC que también cuenta con una clavija que se ajuste a mis piezas LEGO.

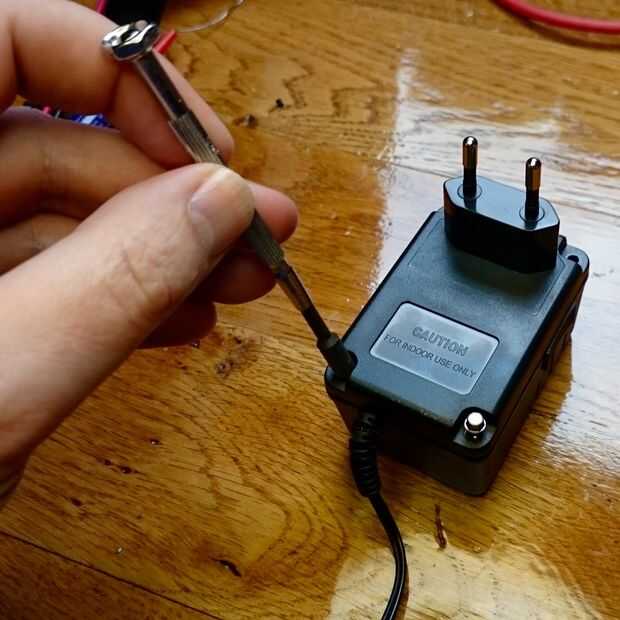

También es más fácil elegir un adaptador que está cerrado con tornillos. Algunos se pegan cerrado. Haría muy difícil abrir sin daño.

Tener mucho cuidado con el siguiente paso!

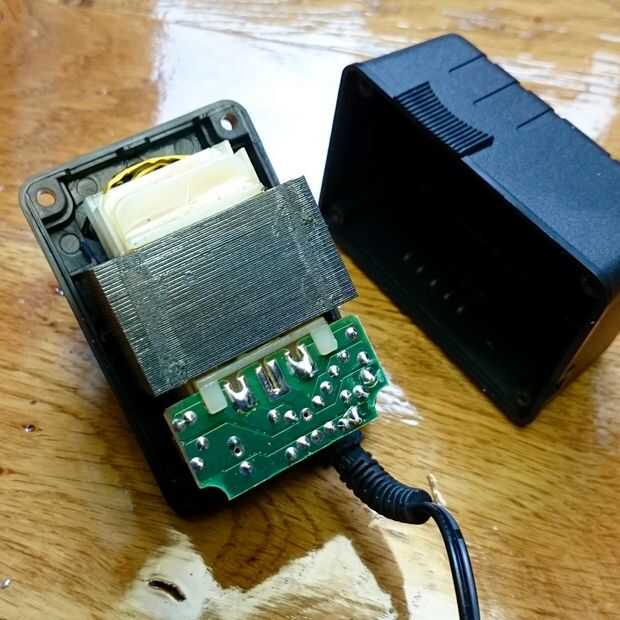

  • Abrir el adaptador
  • Conseguir un cable que es no.

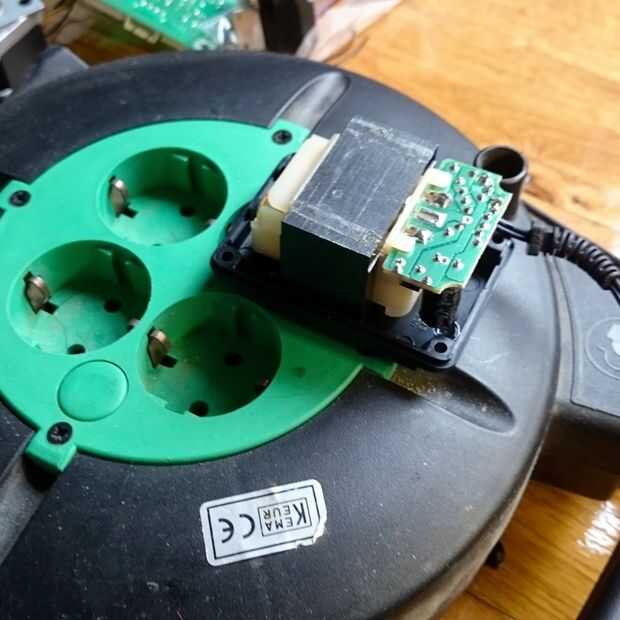

  • Poner el adaptador abierto en el cable de alimentación que aún no conectado!
  • Asegúrese de que todo está conectado forma segura y no necesitan tocar otra vez.
  • Enchufe sólo ahora en el poder. El adaptador es la vida ahora para no tocarlo!
  • Poner el multímetro en el modo AC.

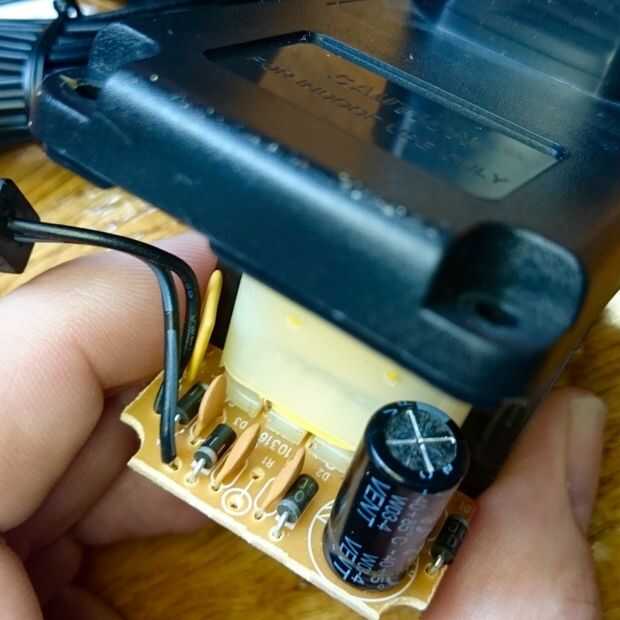

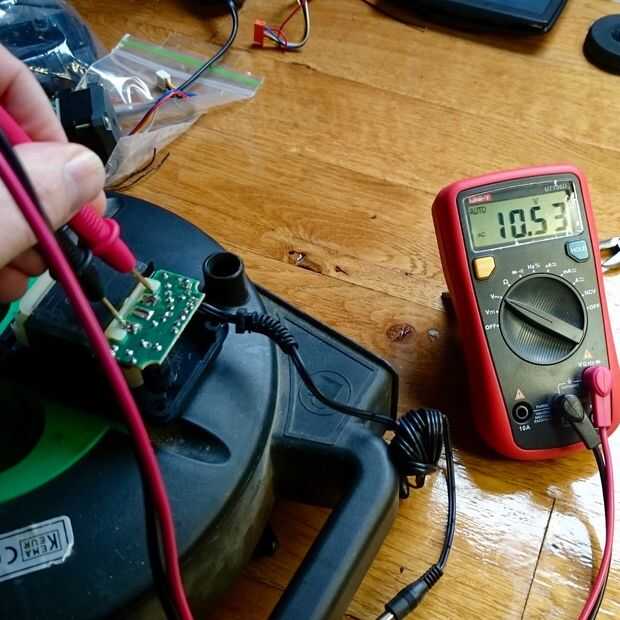

  • Mida el voltaje de AC en el adaptador antes del rectificador. (ver imagen) Tener cuidado de no tocar el adaptador!
  • Si la tensión en algún lugar entre 9 a 12 voltios, lo que es buena.
  • Desenchufar la alimentación.
  • Sólo cuando esté seguro de que la energía esté desconectada, puede sacar el adaptador.
