Adaptador ChipKIT Proto-escudo de fuente de alimentación externa USB (11 / 13 paso)

Paso 11: Prueba de alimentación externa

Una vez que tengas tu USB cable soldado en es una buena idea probarlo.

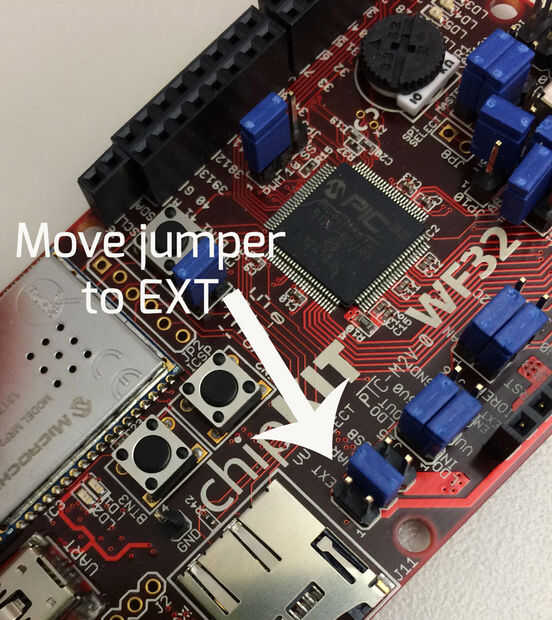

Pasar el puente el chipKIT de UART a EXT (exterior)

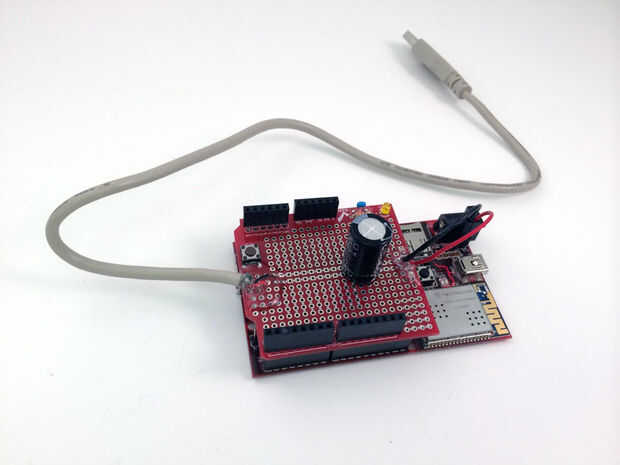

Conecte su protoshield (conectar los puentes de alimentación externa).

Luego, conecte el cable usb con un paquete de batería externa.

El poder debe ir esta vez de la protoshield a chipKIT (en lugar de la vez anterior del chipKIT para el protoshield).

El LED amarillo debe iluminar, pero asegúrese de comprobar el chipKIT y ver si está iluminando también.

Si ves que el LED se enciende para arriba, pero no el chipKIT esto significa que usted necesitará ir a comprobar los cables de protoboard.

Si no ves nada claro, entonces necesita comprobar los cables USB.

Si ambos encienden para arriba son buenos!
