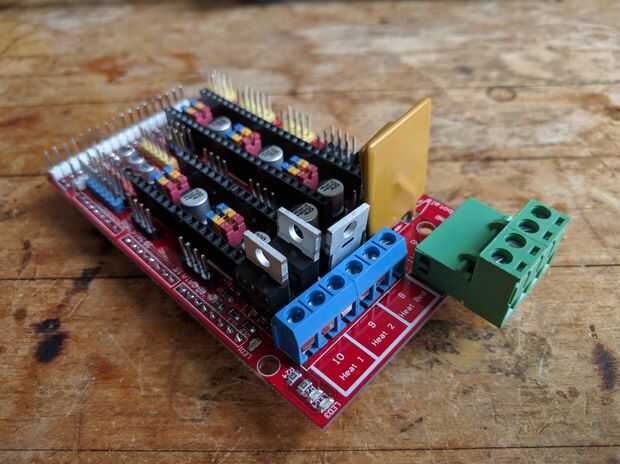

Un tablero de rampas es uno de los tableros más común usados para controlar la RepRap y otras impresoras 3D de aficionado. RAMPAS es esencialmente un escudo Arduino que es capaz de controlar controladores de motor paso a paso, teniendo las lecturas de temperatura, accionar elementos de calefacción y otras tareas necesarias para la impresión 3D.
Desafortunadamente, algunos de los consejos en el mercado son de calidad mediocre, los componentes y conectores que se utilizan no son clasificados por la cantidad de corriente que están necesario pasar. Por ejemplo, puede dibujar una 12V calentados cama de 8A por sí mismo. En algunos de los tableros chinos más baratos, los MOSFETs de potencia no son clasificados para casi esta corriente y se calientan peligrosamente, que puede representar un peligro de incendio. Del mismo modo, el conector de alimentación la aporta poder a la Junta no puede ser clasificado para el más de 10A el tablero dibuja como un todo.

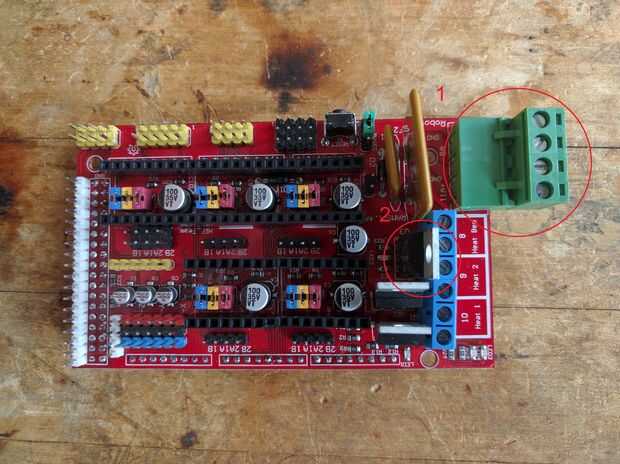

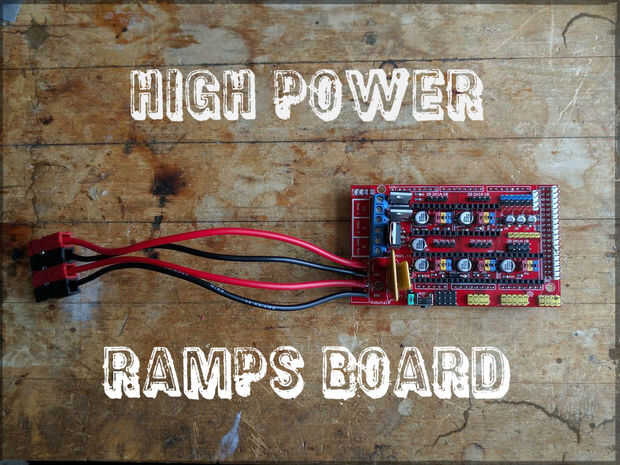

Este Instructable cubre el reemplazo de lo MOSFET que acciona la cama caliente (marcada "2" en la foto) con uno capaz de manejar la corriente alta, así como reemplazar el conector de alimentación con 16 calibre cables soldados directamente a la Junta (marcada "1" en la imagen).

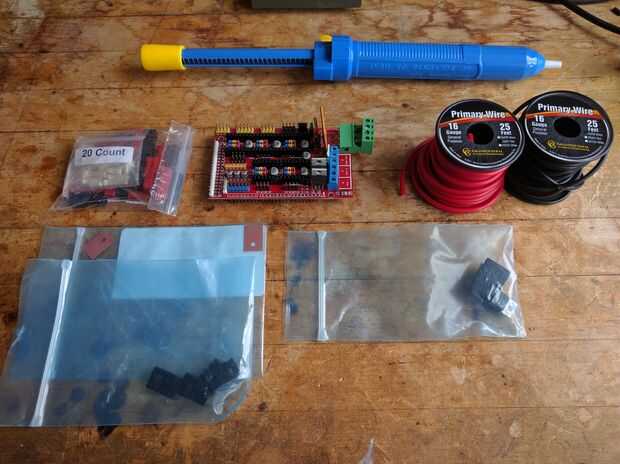

Componentes que se necesita:
- Junta de rampas
- alambre trenzado de calibre 16
- 4 pares de (al menos) 15A nominal Anderson polos de poder (los que se muestran son clasificados para hasta 30A)
IRLB3034PBF MOSFET de la energía
(opcional) Adecuadamente tamaño disipador para MOSFET
Herramienta que se necesita:
Cortadores/pelacable
Herramienta que prensa
- Trenza para desoldar la bomba/de la soldadura
- Soldador/soldadura
